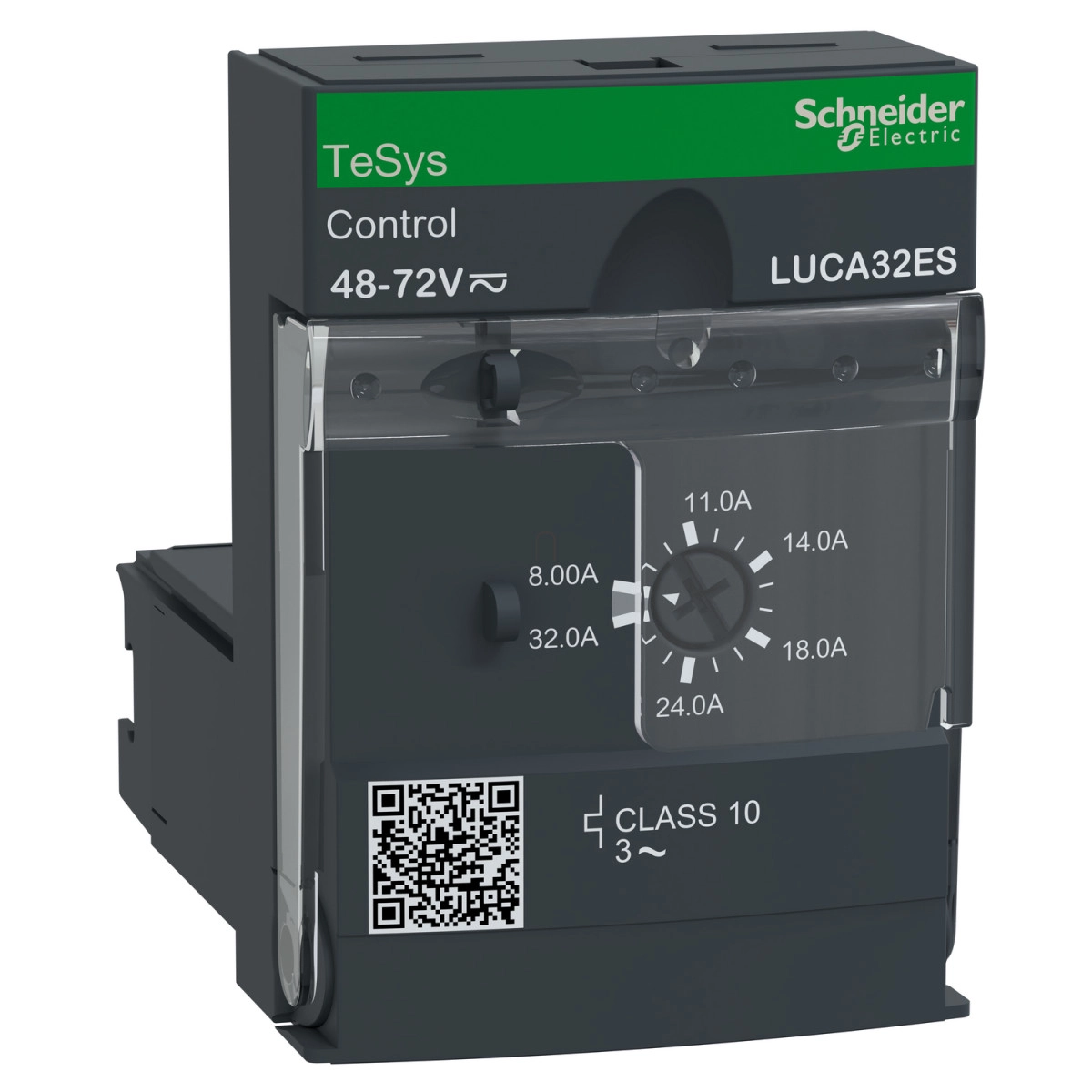

A Schneider Electric TeSys Ultra LUCA32ES egy professzionális standard vezérlőegység, amely kifejezetten a modern ipari motorvezérlési igények kiszolgálására lett tervezve. Ez a kifinomult eszköz 8-32 Amperes tartományban működő 3 fázisú motorok védelmét és vezérlését biztosítja, maximálisan 690V AC üzemi feszültségig. A TeSys Ultra termékcsalád részeként a LUCA32ES modell egyesíti a korszerű motorvédelmi funkciókat és a megbízható teljesítményt egy kompakt kialakításban.
A vezérlőegység számos védelmi funkcióval rendelkezik, köztük földzárlat elleni védelem, fáziskimaradás és fázis-aszimmetria elleni védelem, manuális visszaállítás lehetősége, valamint túlterhelés és rövidzárlat elleni védelem. Ezek a funkciók együttesen biztosítják a motorok átfogó védelmét a legkülönfélébb üzemi feltételek mellett. A 10-es osztályú termikus túlterhelés védelmi osztályba tartozó eszköz 40-60 Hz frekvenciatartományban működik, és széles, -25°C és +70°C közötti hőmérséklet-kompenzációs tartománnyal rendelkezik az IEC 60947-6-2 és UL 508 szabványoknak megfelelően.
A LUCA32ES vezérlőegység kompatibilis a TeSys Ultra családhoz tartozó több erőátviteli alaplappal, köztük a LUB32, LUB38, LUB320, LUB380 modellekkel, valamint a LU2B32ES irányváltó kontaktor megszakítóval. Ez a sokoldalúság lehetővé teszi, hogy különböző motorvezérlési konfigurációkban alkalmazzák. A vezérlőáramkör feszültsége 48V AC vagy 48-72V DC lehet, így rugalmasan illeszkedik a különböző vezérlőrendszerek követelményeihez. A tipikus áramfelvétel a vezérlőáramkörben 280 mA maximum záráskor, és 45 mA effektív érték zárt állapotban, ami energiahatékony működést biztosít.
A műszaki paraméterek tekintetében a LUCA32ES motorteljesítmény-kezelési képessége figyelemreméltó: 400-440V AC feszültségen 15 kW, 500V AC feszültségen szintén 15 kW, míg 690V AC feszültségen akár 18,5 kW teljesítményű motorok vezérlésére is alkalmas. A termék AC-41, AC-43 és AC-44 felhasználási kategóriákba sorolható, ami jelzi sokoldalúságát a különböző alkalmazási területeken. A kioldási küszöb 14,2 x Ir ± 20%, ami pontos védelmet biztosít a túláramokkal szemben. Az eszköz szerelése plug-in (előlapi) rendszerű, ami megkönnyíti a telepítést és a karbantartást.
Schneider Electric TeSys U - LUCA32ES - Vezérlőegység, 8 - 32A, 48 - 72VAC/DC, 10 - es osztályú, 3 - fázisú műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Termékcsalád típus: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy alkatrész típus: Standard vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Védelmi funkciók
Fő funkciók: Földzárlat elleni védelem, Fáziskimaradás és fázis-aszimmetria elleni védelem, Manuális visszaállítás, Túlterhelés és rövidzárlat elleni védelem
Termék kompatibilitás: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Irányváltó kontaktor megszakító LU2B32ES
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-43, AC-44
Motor teljesítmény kW: 15 kW 400...440 V AC 50/60 Hz esetén, 15 kW 500 V AC 50/60 Hz esetén, 18.5 kW 690 V AC 50/60 Hz esetén
Névleges motor áram beállítási tartomány: 8…32 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…70 °C az UL 508 szerint
Kioldási küszöb: 14.2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 48 V AC, 48...72 V DC
Fizikai jellemzők
Rögzítési mód: Plug-in (előlapi)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb oldalak az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m
