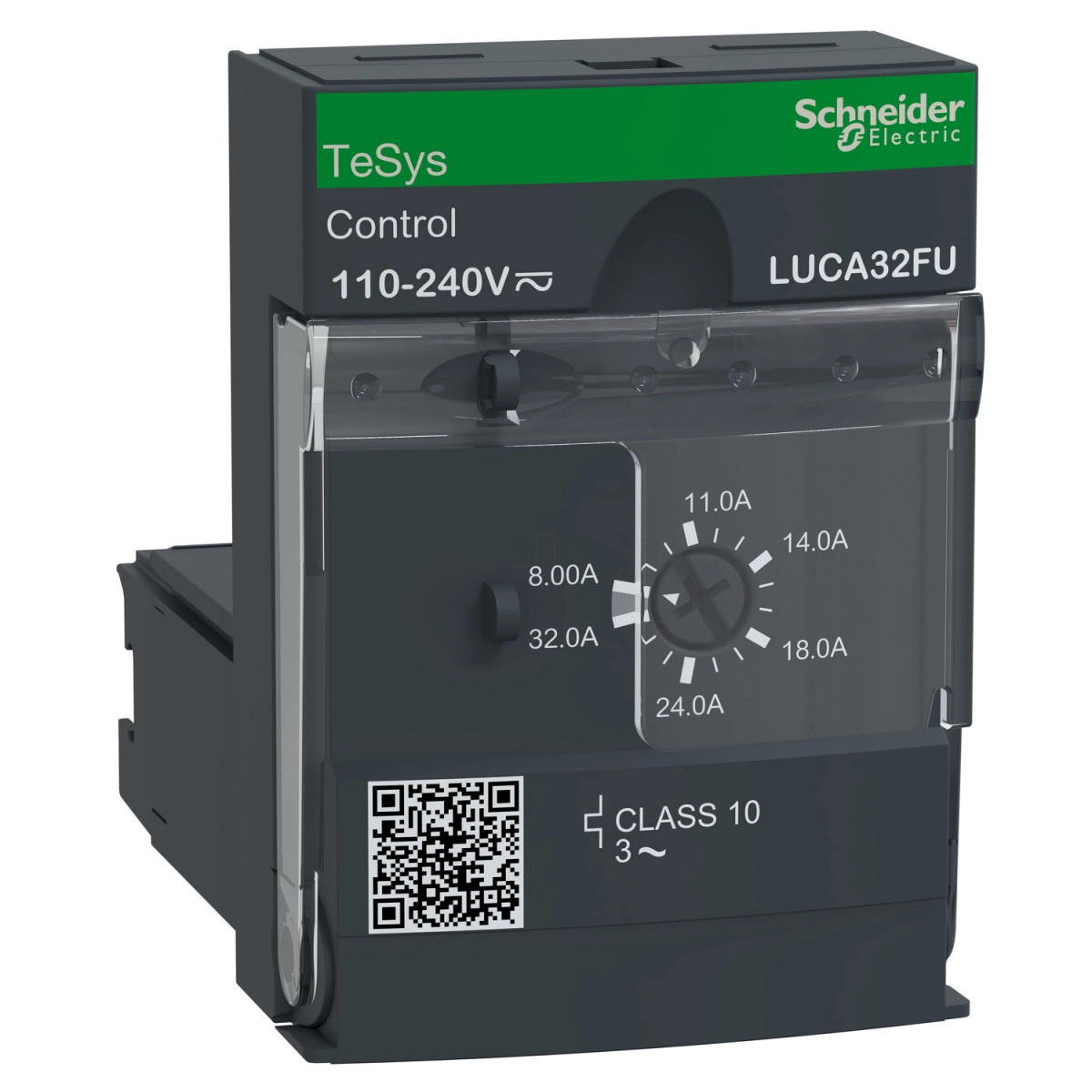

A Schneider Electric TeSys Ultra LUCA32FU egy univerzális motorvédelmi megoldás, amely a legújabb technológiát egyesíti egy kompakt, hatékony vezérlőegységben. Ez a standard vezérlőegység a 3 fázisú motorok védelmére szolgál, 8 és 32A közötti áramtartományban, 690V AC névleges üzemi feszültséggel. A készülék a TeSys Ultra termékcsalád része, amely a Schneider Electric ipari motorvezérlő és védelmi rendszereinek élvonalát képviseli.
A LUCA32FU vezérlőegység 10-es osztályú túlterhelés védelmet kínál, ami különösen előnyös olyan motorok esetén, amelyeknek szigorú védelmi követelményeknek kell megfelelniük. A beépített hőmágneses védelem biztosítja a berendezés hosszú élettartamát és biztonságos működését változó ipari környezetekben. A készülék tekercsének tápfeszültsége 110-240V AC vagy 110-220V DC, így rendkívül rugalmas integrációt tesz lehetővé különböző vezérlőrendszerekbe.
A LUCA32FU számos védelmi funkcióval rendelkezik, amelyek nélkülözhetetlenek a modern motorvezérlésben. Ezek közé tartozik a földzárlat elleni védelem, a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, valamint a túlterhelés és rövidzárlat elleni védelem. A készülék kézi reset funkcióval is rendelkezik, ami lehetővé teszi a rendszer egyszerű visszaállítását hibaelhárítás után. A vezérlőegység különösen előnyös olyan alkalmazásokban, ahol alapvető védelmi követelményekre van szükség motorindítók esetén, például túlterhelés és rövidzárlat elleni védelem szempontjából. A termék kompatibilis a LUB32, LUB38, LUB320 és LUB380 tápegységekkel, valamint a LU2B32FU és LU2B38FU irányváltó megszakítókkal, így különböző rendszerkonfigurációkban használható.
A LUCA32FU motorteljesítmény szempontjából is lenyűgöző: 15 kW-os motorokhoz alkalmas 400-440V AC 50/60 Hz és 500V AC 50/60 Hz esetén, valamint 18,5 kW-os motorokhoz 690V AC 50/60 Hz esetén. A készülék a termikus túlterhelés osztály tekintetében 10-es osztályú, 40-60 Hz frekvenciatartománnyal és -25...70°C közötti hőmérséklet-kompenzációval rendelkezik, ami megfelel az IEC 60947-6-2 és UL 508 szabványoknak. A készülék működését különböző nemzetközi szabványok szerint tanúsították, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványokat. A termék számos fontos tanúsítvánnyal rendelkezik, mint például CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine, ami biztosítja a globális piacokon való alkalmazhatóságát és a magas minőségi szabványoknak való megfelelést.
Schneider Electric TeSys U - LUCA32FU - Vezérlőegység, 8 - 32A, 110 - 240VAC/DC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy alkatrész típus: Standard vezérlőegység
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Funkciók és alkalmazási területek
Termék specifikus alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Fő funkciók: Földzárlat elleni védelem, Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen, Védelem túlterhelés és rövidzárlat ellen, Kézi reset
Kompatibilis termékek: LUB32, LUB38, LUB320, LUB380 tápegységek, LU2B32FU és LU2B38FU irányváltó megszakítók
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: saját hűtésű
Felhasználási kategória: AC-43, AC-41, AC-44
Motor teljesítmény kW: 15 kW - 400...440 V AC 50/60 Hz, 15 kW - 500 V AC 50/60 Hz, 18,5 kW - 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 8...32 A
Termikus túlterhelés osztály: 10-es osztály - frekvencia határérték: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határérték: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskiesés érzékenység: Igen
Vezérlőáramkör feszültség [Uc]: 110...240 V AC, 110...220 V DC
Vezérlőáramkör jellemzők
Vezérlőáramkör feszültség határértékek: 88...264 V AC áramkör 110...240 V működésben, 88...242 V DC áramkör 110...220 V működésben, 55 V AC áramkör 110...240 V kieséskor, 55 V DC áramkör 110...220 V kieséskor
Tipikus áramfogyasztás: 280 mA 110...240 V AC I maximum zárás közben LUB32-vel, 25 mA 110...240 V AC I rms zárt állapotban LUB32-vel
Hő disszipáció: 3 W vezérlőáramkörnél LUB32-vel, 3 W vezérlőáramkörnél LUB38-cal
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és vezetékezett csatlakozók, IP40 előlap csatlakozási zónán kívül
Környezeti hőmérséklet üzem közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: 2000 m
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
