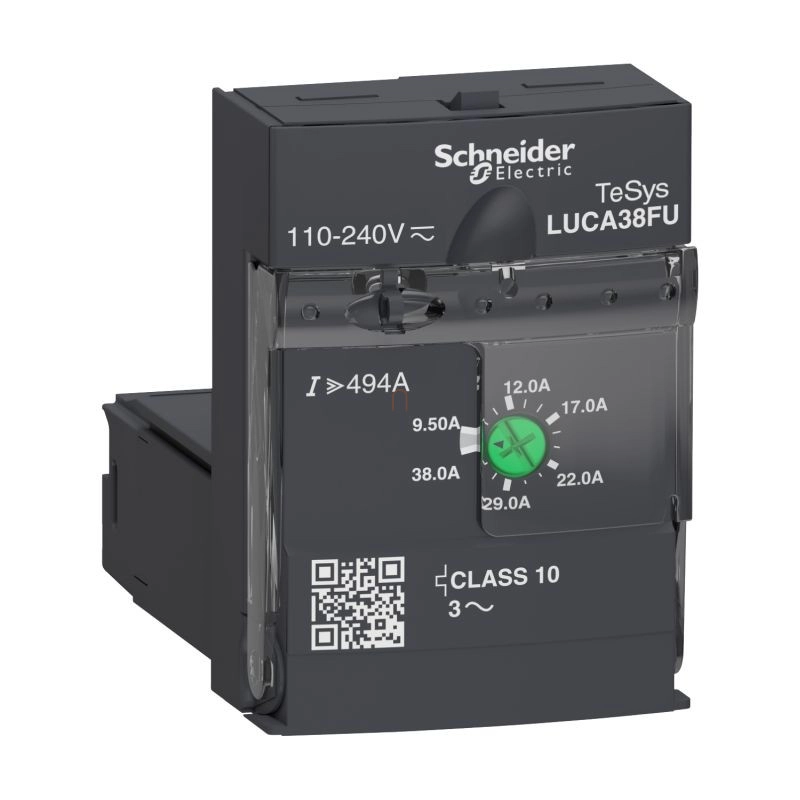

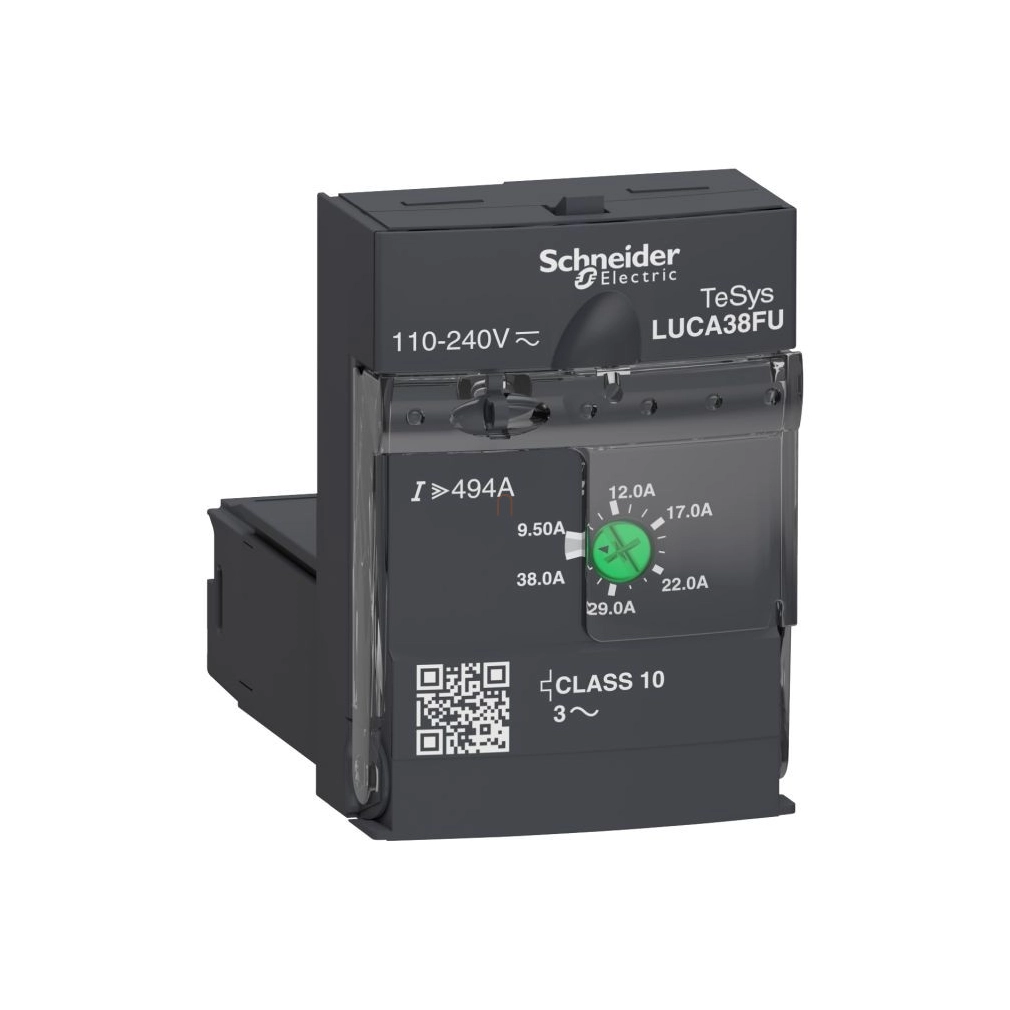

A Schneider Electric TeSys Ultra LUCA38FU egy korszerű, standard vezérlőegység, amely kimagasló védelmi megoldást kínál háromfázisú motorok számára. Ez a 10-es osztályú vezérlőegység 9,5-38A áramtartományban működik, 690V AC maximális üzemi feszültséggel. A termék a TeSys Ultra termékcsalád része, amely a Schneider Electric ipari automatizálási kínálatának egyik meghatározó eleme.
A LUCA38FU vezérlőegység elsősorban motorvédelmi alkalmazásokra lett tervezve, alapvető védelmi követelményeket teljesítve a motorindítók számára. Fő funkciói között szerepel a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, a túlterhelés és rövidzárlat elleni védelem, a földzárlat elleni védelem, valamint a kézi visszaállítás lehetősége. A készülék kompatibilis a LUB38 és LUB380 típusú tápegységalapokkal, valamint a LU2B38FU irányváltó megszakítóval, így rugalmasan illeszthető meglévő rendszerekbe.
A vezérlőegység 3-fázisú, önhűtéses motorokhoz használható, AC-43 felhasználási kategóriában. Motorteljesítmény szempontjából 18,5 kW-os motorokkal használható 400-440V AC és 500V AC hálózatokon, míg 690V AC esetén akár 22 kW-os motorokkal is alkalmazható. A kioldási küszöb 14,2 × Ir ±20%, ami megfelelő védelmet biztosít különböző üzemi körülmények között. A termék 40-60 Hz hálózati frekvenciatartományban működik, -25...70°C hőmérsékleti kompenzációval, megfelelve az IEC 60947-6-2 és UL 508 szabványoknak.
A vezérlőkör feszültsége 110-240V AC vagy 110-220V DC lehet, üzemelés közben 88-264V AC, illetve 88-242V DC feszültségtartományban működik. A termék típusos áramfelvétele 280 mA maximális zárás közben, míg lezárt állapotban mindössze 25 mA. A vezérlőáramkör hőleadása 3W LUB38 tápegységalap esetén. A működési idő nyitáskor 35 ms, záráskor 50 ms.
A LUCA38FU számos nemzetközi szabványnak megfelel, köztük az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázishatárolóval) és CSA C22.2 No 60947-4-1 (fázishatárolóval) előírásoknak. A termék rendelkezik CE, UL, CSA tanúsítvánnyal, valamint folyamatban van a CCC és EAC tanúsítványok beszerzése is. A névleges szigetelési feszültség 690V az IEC 60947-6-2 szerint, illetve 600V az UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-6-2 szerint.
Mechanikai jellemzők tekintetében a termék csatlakoztatási módja plug-in (elülső oldal), méretei 45 mm szélesség, 66 mm magasság és 60 mm mélység. A termék nettó súlya 0,135 kg. Védelmi szintje IP20 az előlap és bekötött csatlakozók esetén, IP20 egyéb felületeknél, valamint IP40 az előlap csatlakozási zónán kívüli részén, megfelelve az IEC 60947-1 szabványnak. Üzemi hőmérséklet-tartománya -25...70°C, tárolási hőmérséklet-tartománya -40...85°C, maximális üzemi magassága 2000 m.
Schneider Electric TeSys U - LUCA38FU - standard vezérlőegység 10 - es osztályú, 3 - fázisú 9,5 - 38A 110 - 240V műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy komponens típusa: Standard vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Fő funkciók
Elérhető fő funkciók: Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen, Védelem túlterhelés és rövidzárlat ellen, Földzárlat elleni védelem, Kézi visszaállítás
Terméktkompatibilitás: Power base LUB38, Power base LUB380, Irányváltó megszakító LU2B38FU
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43
Motorteljesítmény kW: 18,5 kW 400...440 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 9,5...38 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C megfelelve az IEC 60947-6-2 szabványnak, 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C megfelelve az UL 508 szabványnak
Kioldási küszöb: 14,2 × Ir ±20%
Fáziskimaradás-érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 110...240 V AC, 110...220 V DC
Kiegészítő adatok
Vezérlőáramköri feszültséghatárok: 88...264 V AC áramkörhöz 110...240 V üzemelés közben, 88...242 V DC áramkörhöz 110...220 V üzemelés közben, 55 V AC áramkörhöz 110...240 V kiesés, 55 V DC áramkörhöz 110...220 V kiesés
Jellemző áramfogyasztás: 280 mA 110...240 V AC I maximum zárás közben LUB38-cal, 25 mA 110...240 V AC I rms lezárt állapotban LUB38-cal
Hőleadás: 3 W vezérlőáramkörnél LUB38-cal
Működési idő: 35 ms nyitás LUB38-cal vezérlőáramkörnél, 50 ms zárás LUB38-cal vezérlőáramkörnél
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázishatárolóval), CSA C22.2 No 60947-4-1 (fázishatárolóval)
Terméktanúsítványok: CE, UL, CSA, CCC (folyamatban), EAC (folyamatban)
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkör biztonságos elválasztása: 400 V SELV a vezérlő- és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő- vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó súly: 0,135 kg
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegőhőmérséklet üzemeltetéskor: -25...70 °C
Környezeti levegőhőmérséklet tároláskor: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C élő komponenseket tartó alkatrészek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn teljesítménypólusok nyitva az IEC 60068-2-27 szerint, 15 gn teljesítménypólusok zárva az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5...300 Hz, teljesítménypólusok nyitva az IEC 60068-2-6 szerint, 4 gn, 5...300 Hz, teljesítménypólusok zárva az IEC 60068-2-6 szerint
