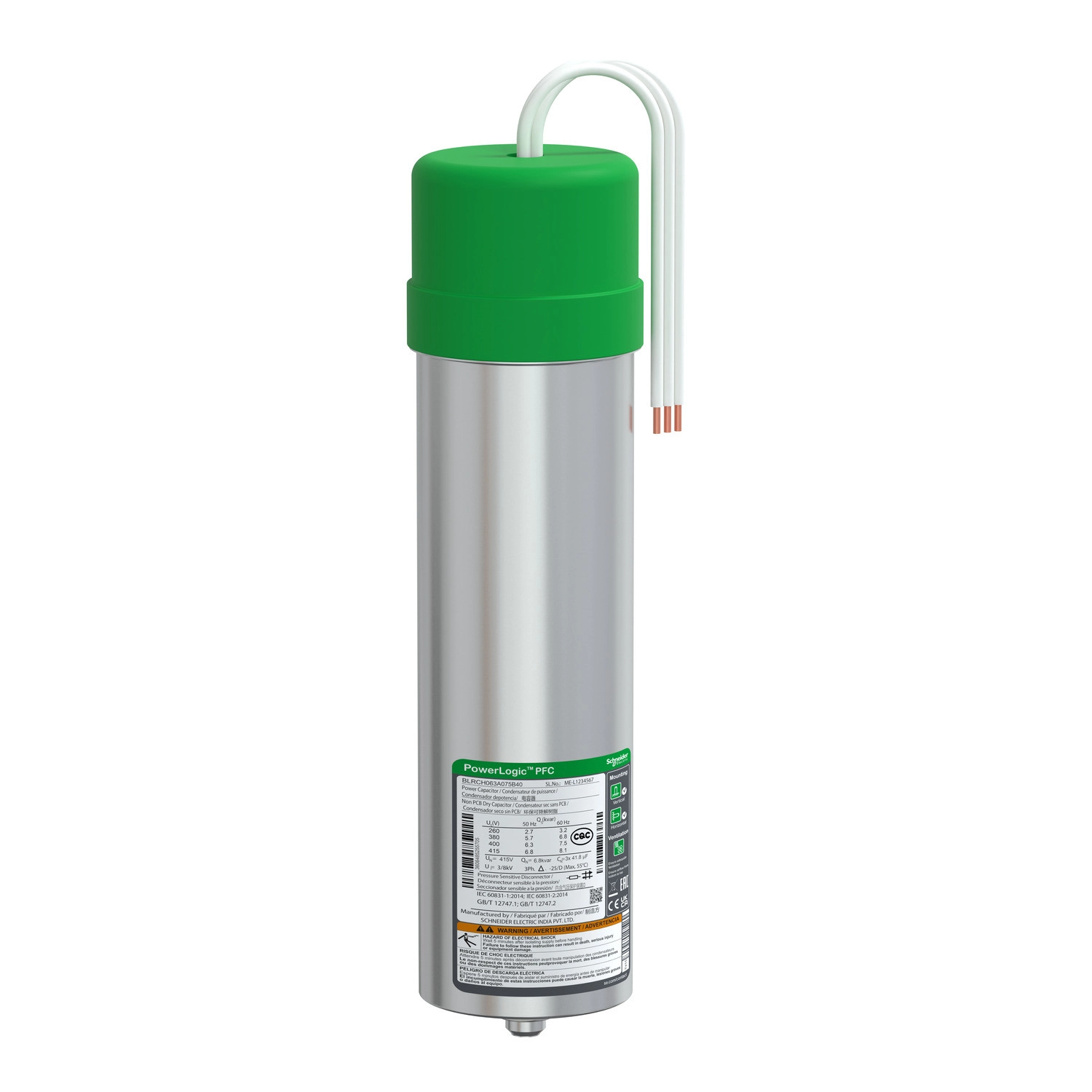

Schneider Electric VarplusCan - BLRCH063A075B40 - 6.3 kvar Serleg kondenzátor 400V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A BLRCH063A075B40 kondenzátor kiemelkedő teljesítményjellemzőkkel rendelkezik: 400 V-on 50 Hz mellett 6,3 kvar, míg 60 Hz-en 7,5 kvar meddőteljesítményt biztosít. A termék rugalmasan használható, hiszen 380 V-on 5,7 kvar (50 Hz) vagy 6,8 kvar (60 Hz), míg 415 V-on 6,8 kvar (50 Hz) vagy 8,1 kvar (60 Hz) teljesítményt nyújt. Maximálisan megengedett feszültség a névleges feszültség 1,1-szerese, amely 8 órán keresztül folyamatosan fenntartható egy 24 órás perióduson belül. A folyamatos túláramképesség a névleges áram 1,8-szorosa, a bekapcsolási áram pedig a névleges áram 250-szerese lehet. A kondenzátor névleges feszültsége 380...415 V AC, 50/60 Hz.
A PowerLogic PFC Capacitor kiemelkedő hatásfokkal üzemel, amit a rendkívül alacsony, 0,2 W/kvar alatti dielektromos veszteség és a 0,5 W/kVAr alatti teljesítményveszteség is alátámaszt. A kapacitástűrés -5% és +10% között mozog. A készülék szigorú feszültségteszten esik át: a csatlakozók között 2,15 x Un AC 10 másodpercig, valamint a csatlakozó és a burkolat között 3 kV AC (≤660 V-nál) vagy 6 kV AC (≥660 V-nál) 10 másodpercig. Rendkívül hosszú, 130 000 órás élettartammal rendelkezik, és évente maximum 7000 kapcsolási művelet végezhető vele.
A BLRCH063A075B40 kondenzátor technológiailag fejlett anyagokat használ: a dielektrikum fémezett polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, valamint különleges hullámos vágású széllel. Az impregnáló anyag PCB-mentes száraz PUR gyanta, amely biodegradábilis. A termék beltéri telepítésre lett tervezve, IP20 védettségi fokozattal rendelkezik. A csatlakozások dupla Faston terminálokkal vannak kialakítva, a szerelés állítva vagy vízszintesen történhet. A kondenzátor átmérője 63 mm, magassága 245 mm. Működési hőmérséklet-tartománya -25...55 °C, relatív páratartalom 95%, üzemi magasság 2000 m-ig. A termék megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, és D hőmérsékleti osztályba tartozik.
Schneider Electric VarplusCan - BLRCH063A075B40 - 6.3 kvar Serleg kondenzátor 400V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozat: HDuty
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Teljesítmény:
5.7 kvar 380 V 50 Hz
6.8 kvar 380 V 60 Hz
6.3 kvar 400 V 50 Hz
7.5 kvar 400 V 60 Hz
6.8 kvar 415 V 50 Hz
8.1 kvar 415 V 60 Hz
Maximálisan megengedett feszültség: 1.1 x Un (8 óra/24 óra)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Műszaki részletek
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5 % ... +10 %
Feszültségteszt:
2.15 x Un AC a csatlakozók között 10 mp-ig
<= 660 V - 3 kV AC a csatlakozó és a burkolat között 10 mp-ig
>= 660 V - 6 kV AC a csatlakozó és a burkolat között 10 mp-ig
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Fémezett polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, különleges széllel (hullámos vágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Mechanikai jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozások: Dupla Faston terminál
Szerelési mód: Állítva/vízszintesen
Átmérő: 63 mm
Magasság: 245 mm
Környezeti feltételek
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Működési hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
