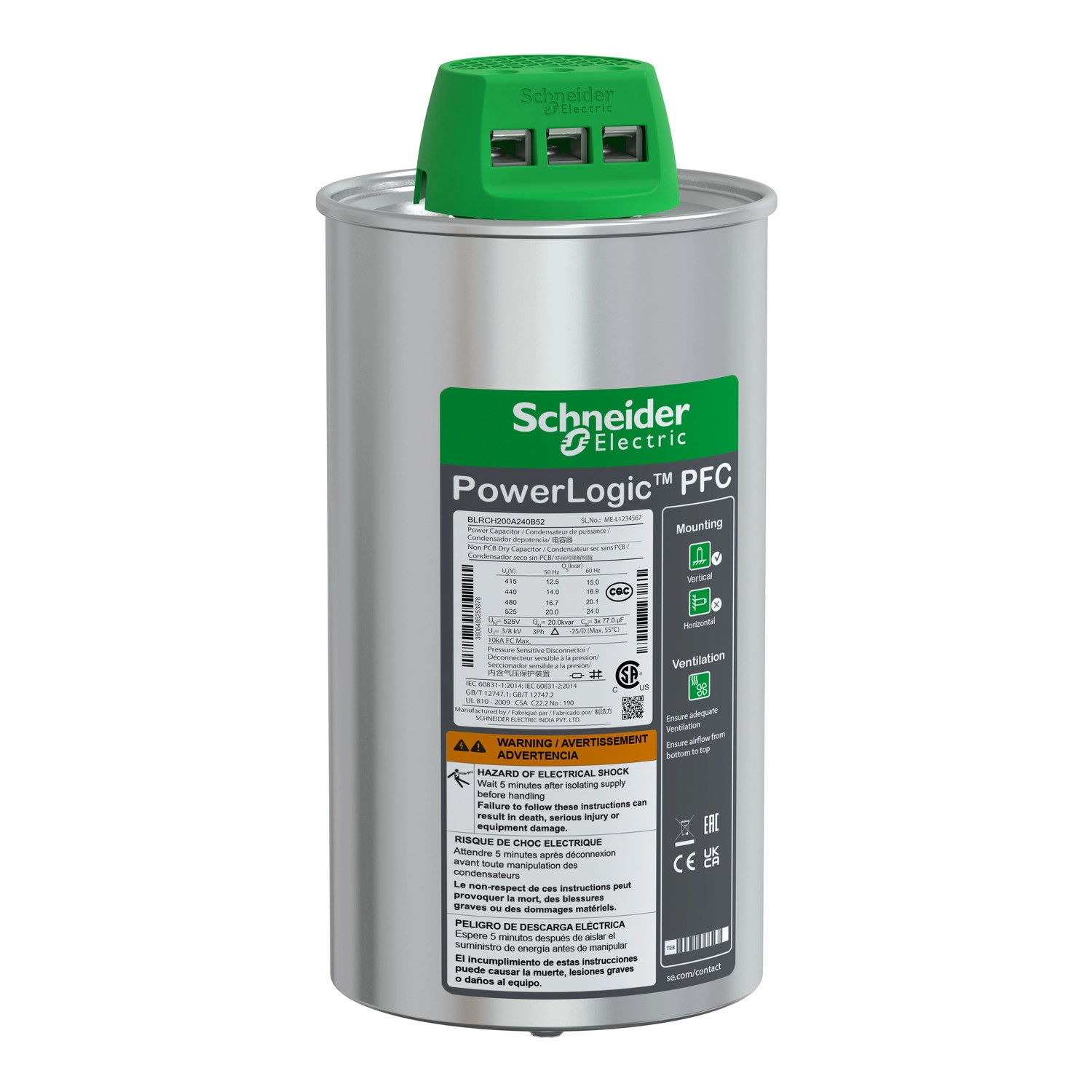

Schneider Electric VarplusCan - BLRCH200A240B52 - 20 kvar Serleg kondenzátor 525V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A PowerLogic PFC kondenzátor számos kiemelkedő műszaki paraméterrel rendelkezik. Maximálisan megengedett feszültsége a névleges érték 1,1-szerese (Un × 1,1), melyet 24 órás időtartam alatt 8 órán keresztül képes elviselni. Folyamatos túláram-kapacitása a névleges áram 1,8-szorosa (In × 1,8). Bekapcsolási árama rendkívül magas, a névleges áram 250-szerese lehet, ami a tervezésnél figyelembe veendő. Az eszköz éves szinten maximum 7000 kapcsolási műveletet visel el, élettartama pedig rendkívül hosszú, 130 000 üzemóra.
A kondenzátor belső felépítése speciális technológián alapul. Dielektrikum anyaga fémbevonatos (metalizált) polipropilén film Zn/Al ötvözettel, különleges ellenállási profillal és speciális hullámvágott éllel. Az impregnálási anyag PCB-mentes száraz PUR gyanta, amely környezetbarát, biodegradábilis tulajdonságokkal rendelkezik. A kondenzátor kiváló dielektromos veszteségi tényezővel rendelkezik (< 0,2 W/kvar) és az összes teljesítményveszteség is igen alacsony (< 0,5 W/kVAr). A kapacitástűrés -5% és +10% között mozog, ami megfelel az ipari alkalmazások követelményeinek. A ClampTite terminálok biztosítják a megbízható elektromos csatlakozást, és a kondenzátor IP20 védettségi fokozattal rendelkezik.
A PowerLogic PFC kondenzátor méretei kompaktak: átmérője 116 mm, magassága 242 mm. A készülék beltéri telepítésre alkalmas, és mind függőleges, mind vízszintes helyzetben felszerelhető. Üzemeltetési hőmérséklet-tartománya rendkívül széles, -25°C és +55°C között, valamint 2000 méteres tengerszint feletti magasságig használható. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 nemzetközi szabványoknak, és D hőmérsékleti osztályba tartozik. Maximum 20%-os hálózati harmonikus tartalom mellett történő üzemeltetésre tervezték, így alkalmas olyan környezetben is, ahol jelentősebb felharmónikus terhelés van jelen. A feszültségtesztek során a kapcsok között 2,15 × Un AC feszültséget 10 másodpercig, a kapcsok és a burkolat között pedig 660 V-ig 3 kV AC, 660 V felett 6 kV AC feszültséget 10 másodpercig képes elviselni, ami bizonyítja a termék robusztus kialakítását és magas minőségét.
Schneider Electric VarplusCan - BLRCH200A240B52 - 20 kvar Serleg kondenzátor 525V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Elektromos paraméterek
Hálózati frekvencia: 50/60 Hz
Teljesítmény: 20 kvar 525 V 50 Hz / 24 kvar 525 V 60 Hz
Névleges feszültség: 525 V AC 50/60 Hz
Maximálisan megengedett feszültség: 1,1 x Un (24 órás időtartam alatt 8 órán keresztül)
Folyamatos túláram kapacitás: 1,8 x In
Bekapcsolási áram: 250 x In
Maximális kapcsolási művelet évente: 7000
Hálózati harmonikus tartalom: <= 20 %
Műszaki paraméterek
Dielektromos veszteségek: < 0,2 W/kvar
Teljesítményveszteség: < 0,5 W/kVAr
Kapacitástűrés: -5 % és +10 % között
Feszültségteszt: 2,15 x Un AC a terminálok között 10 másodpercig
<= 660 V - 3 kV AC a terminál és a burkolat között 10 másodpercig
>= 660 V - 6 kV AC a terminál és a burkolat között 10 másodpercig
Élettartam órában: 130000 óra
Mechanikai jellemzők
Dielektrikum anyaga: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállási profillal és speciális hullámvágott éllel
Impregnálási anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozások - terminálok: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 116 mm
Magasság: 242 mm
Környezeti paraméterek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
