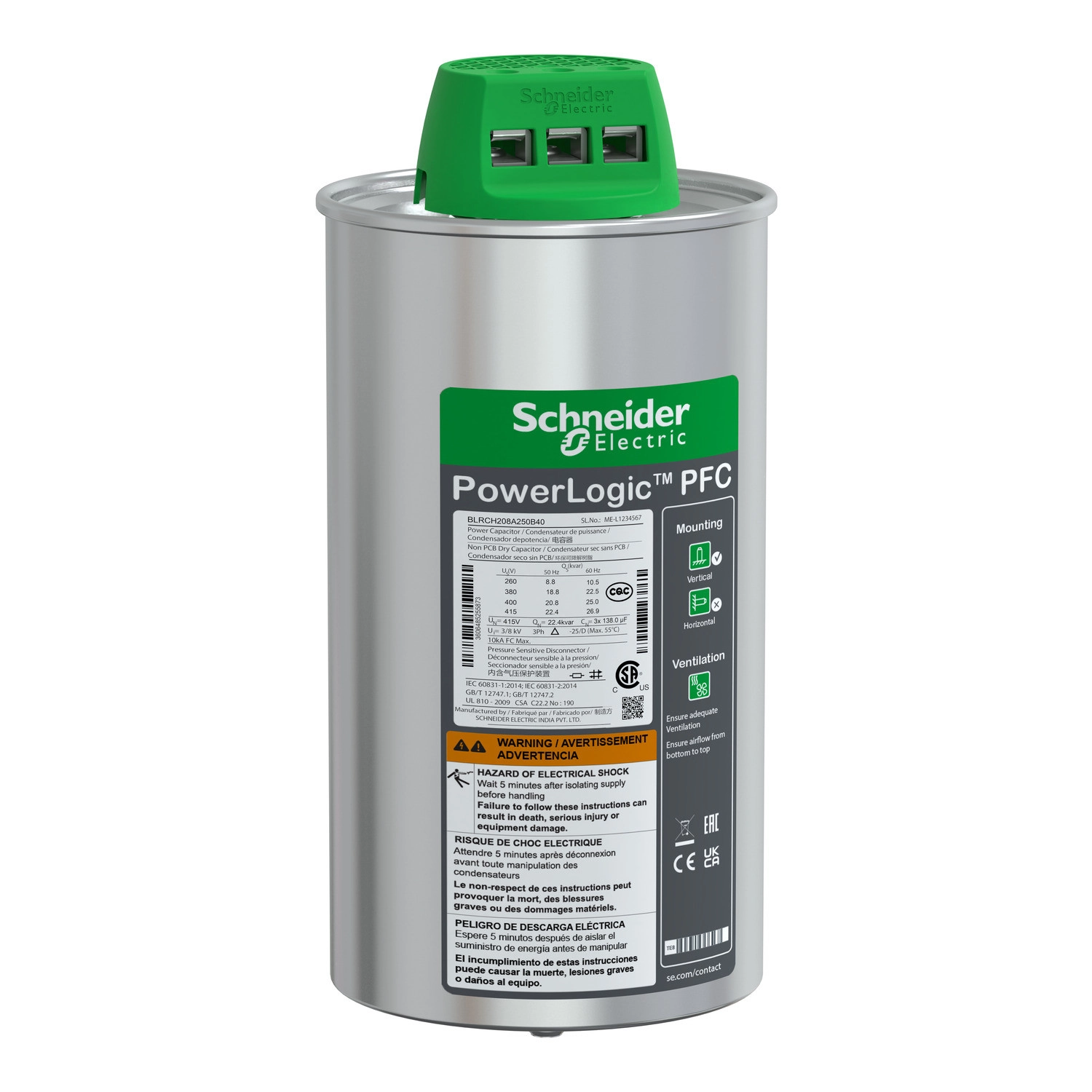

Schneider Electric VarplusCan - BLRCH208A250B40 - 20.8 kvar Serleg kondenzátor 400V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A BLRCH208A250B40 kondenzátor tervezése során különös figyelmet fordítottak a teljesítmény optimalizálására. Az eszköz különböző hálózati feszültségeken és frekvenciákon nyújt megbízható teljesítményt: 50 Hz-en 400 V esetén 20.8 kvar, míg 60 Hz-en ugyanezen a feszültségen 25 kvar teljesítményt biztosít. A kondenzátor rugalmasan alkalmazható különböző üzemi feltételek mellett, hiszen 380-415 V feszültségtartományban működőképes. A maximálisan megengedett feszültség a névleges érték 1.1-szerese, folyamatos áramterhelhetősége pedig a névleges érték 1.8-szorosa lehet, ami komoly tartalékot jelent.
A PowerLogic PFC Capacitor konstrukciója kiemelkedő műszaki paramétereket kínál. A dielektromos veszteség kevesebb mint 0.2 W/kvar, a teljes teljesítményveszteség pedig nem haladja meg a 0.5 W/kVAr értéket, ami kiváló hatásfokot biztosít. A kondenzátor kapacitástűrése -5% és +10% között mozog. A berendezés fejlett technológiát képvisel: fémezett polipropilén fóliából készül, cink/alumínium ötvözettel, speciális ellenállással és profillal, hullámvágott széllel. Az impregnálás PCB-mentes, száraz PUR gyantával történik, ami környezetbarát és biológiailag lebomló anyag. A robusztus kialakítás hosszú, 130 000 órás élettartamot tesz lehetővé, és akár évi 7000 kapcsolási műveletet is kibír. A bekapcsolási áramlökés a névleges áram 250-szerese lehet, amit a kondenzátor problémamentesen elvisel.
Schneider Electric VarplusCan - BLRCH208A250B40 - 20.8 kvar Serleg kondenzátor 400V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nagy teherbírású kondenzátor
Termék neve: PowerLogic PFC Capacitor
Sorozat neve: HDuty
Villamos jellemzők
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek:
18.8 kvar 380 V 50 Hz
22.6 kvar 380 V 60 Hz
20.8 kvar 400 V 50 Hz
25 kvar 400 V 60 Hz
22.4 kvar 415 V 50 Hz
26.9 kvar 415 V 60 Hz
Maximális megengedett feszültség: 1.1 x Un (24 órából 8 órán keresztül)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5% - +10%
Feszültségpróba:
2.15 x Un AC a kapcsok között 10 másodpercig
<= 660 V - 3 kV AC a kapocs és a ház között 10 másodpercig
>= 660 V - 6 kV AC a kapocs és a ház között 10 másodpercig
Bekapcsolási áram: 250 x In
Maximális kapcsolási műveletek száma évente: 7000
Élettartam: 130000 óra
Anyagok
Dielektrikum anyaga: Fémezett polipropilén fólia Zn/Al ötvözettel, speciális ellenállással és profillal, speciális élkialakítással (hullámvágott)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Telepítési és méretadatok
Telepítés típusa: Beltéri telepítés
Csatlakozás: ClampTite kapocs
Szerelési mód: Függőleges/vízszintes
Átmérő: 116 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP20
Üzemi tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet tartomány: -25...55 °C
Relatív páratartalom: 95 %
