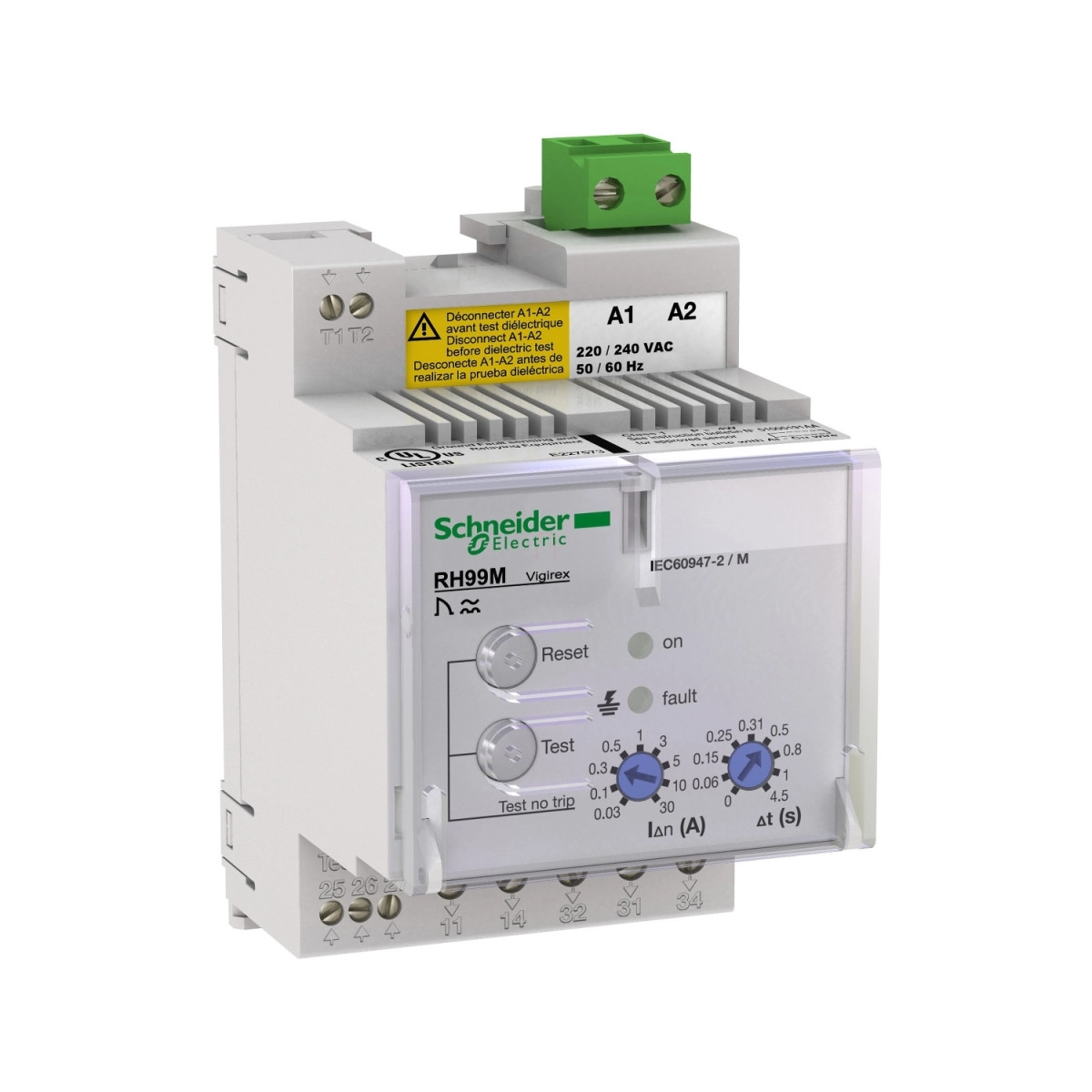

Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU - 56194 - RH99M 380/415V AC 50/60Hz,szer.
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VigiPacT RH99M relé különösen sokoldalú a működési paramétereit tekintve. A maradékáram érzékenység 0,03 A-től 30 A-ig széles tartományban állítható 9 különböző szinten, így tökéletesen adaptálható a különféle alkalmazási környezetekhez. Az időkésleltetés is beállítható: 0,03 A-nél azonnali, míg a magasabb értékeknél 0-4,5 másodperc közötti tartományban 9 különböző beállítással szabályozható. Ez a rugalmasság lehetővé teszi a relé optimális beállítását, hogy elkerüld a nem kívánt leoldásokat, miközben megbízható védelmet biztosít.
A VigiPacT RH99M kompatibilis a VigiPacT TOA, A és L földzárlati áramérzékelőkkel, így különféle telepítési konfigurációkhoz alkalmazható. Az eszköz DIN sínre szerelhető, ami megkönnyíti a telepítést és integrációt a meglévő elosztószekrényekbe. Üzemi tápfeszültsége 380...415 V AC 50/60 Hz (55...110% tűréssel), és mindössze 4 VA teljesítményt fogyaszt működés közben. Maximálisan 1000 V AC feszültségű elosztórendszereket képes felügyelni, és TN-S valamint TT földelési rendszerekkel kompatibilis. Az IP40-es védettségi szint az előlapon, IP30 az oldalakon és IP20 a csatlakozó terminálokon biztosítja a megfelelő védelmet a tipikus telepítési környezetben.
A Schneider Electric különös figyelmet fordított a termék megbízhatóságára és biztonságára. A készülék folyamatosan ellenőrzi az elektronikát, a tápellátást és a relé/érzékelő kapcsolatot. A beállítások illetéktelen módosítása ellen leplombálható fedéllel védekezhetünk. Mind helyi, mind távoli tesztfunkció is rendelkezésre áll a rendszeres ellenőrzésekhez. A termék széles üzemi hőmérséklet-tartománya (-35...70 °C) és tárolási hőmérséklet-tartománya (-55...85 °C) biztosítja a megbízható működést még szélsőséges környezeti feltételek mellett is.
Schneider Electric Vigirex RH10MP, RH21MP, RH99MP, RH197, RHU műszaki adatok
Főbb jellemzők
Termékcsalád: VigiPacT
Eszköz rövid neve: RH99M
Terméktípus: Felügyeleti relé
Relé alkalmazás: Felügyeleti relé
Rögzítés: DIN sínre szerelhető
Beállítási típus: Választókapcsolós
Működési jellemzők
Maradékáram érzékenység állítás típusa: 9 fokozatban állítható
Földzárlati áram érzékenység: 0,03...30 A
Földzárlati késleltetési idő: Azonnali 0,03 A értéknél, 0...4,5 s között 9 fokozatban állítható 0,03...30 A értékekhez
Küszöbérték beállítása: 0,03...30 A riasztás
Kompatibilis áramérzékelők: VigiPacT TOA földzárlati áramérzékelő, VigiPacT A földzárlati áramérzékelő, VigiPacT L földzárlati áramérzékelő
Konvencionális zárt termikus áram: 8 A
Minimális terhelés: 10 mA 12 V-nál
Elektromos jellemzők
Névleges tápfeszültség: 380...415 V AC 50/60 Hz 55...110 %
Teljesítményfelvétel: 4 VA
Felügyelt elosztórendszer: Max. 1000 V AC 50/60 Hz-en, max. 1000 V AC 400 Hz-en
Földelési rendszer: TN-S, TT
Névleges impulzus-állóság: 8 kV
Kiegészítő funkciók
Tesztfunkció: Távoli teszt, helyi
Felügyelet: Elektronika (folyamatos), tápellátás (folyamatos), relé/érzékelő kapcsolat (folyamatos)
Mérés típusa: Földzárlati áram belső mérése, tartomány: 80...100 %
Beállítások védelme: Leplombálható fedéllel védett
Csatlakozások
Kapocsfajták: Sorkapcsok és csavaros csatlakozók különböző típusú vezetékekhez (merev, rugalmas, érvéghüvelyes)
Vezetékszekció tartomány: 0,14...4 mm² a különböző csatlakozási pontoknál
Csupaszolási hossz: 5-8 mm a különböző csatlakozásoknál
Meghúzási nyomaték: 0,25-0,6 Nm a különböző csatlakozási pontoknál
Mechanikai jellemzők
9 mm-es osztások: 6
Szabványok: EN/IEC 60947-2 Annex M, EN/IEC 60755, UL 1053, CAN/CSA C22.2 No. 144
Szélesség: 54 mm
Magasság: 81 mm
Mélység: 74 mm
Nettó tömeg: 0,3 kg
Védelmi fokozat
IP védettség: IP40 az előlapon, IP30 az oldalakon, IP20 a csatlakozó terminálokon
IK védettség: IK07
Környezeti feltételek
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem: II. osztály
Elektromágneses kompatibilitás: Megfelel a CISPR 11 és IEC 61000-4 szabványoknak
Relatív páratartalom: 95 % 55 °C-on
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -35...70 °C
Tárolási környezeti hőmérséklet: -55...85 °C
