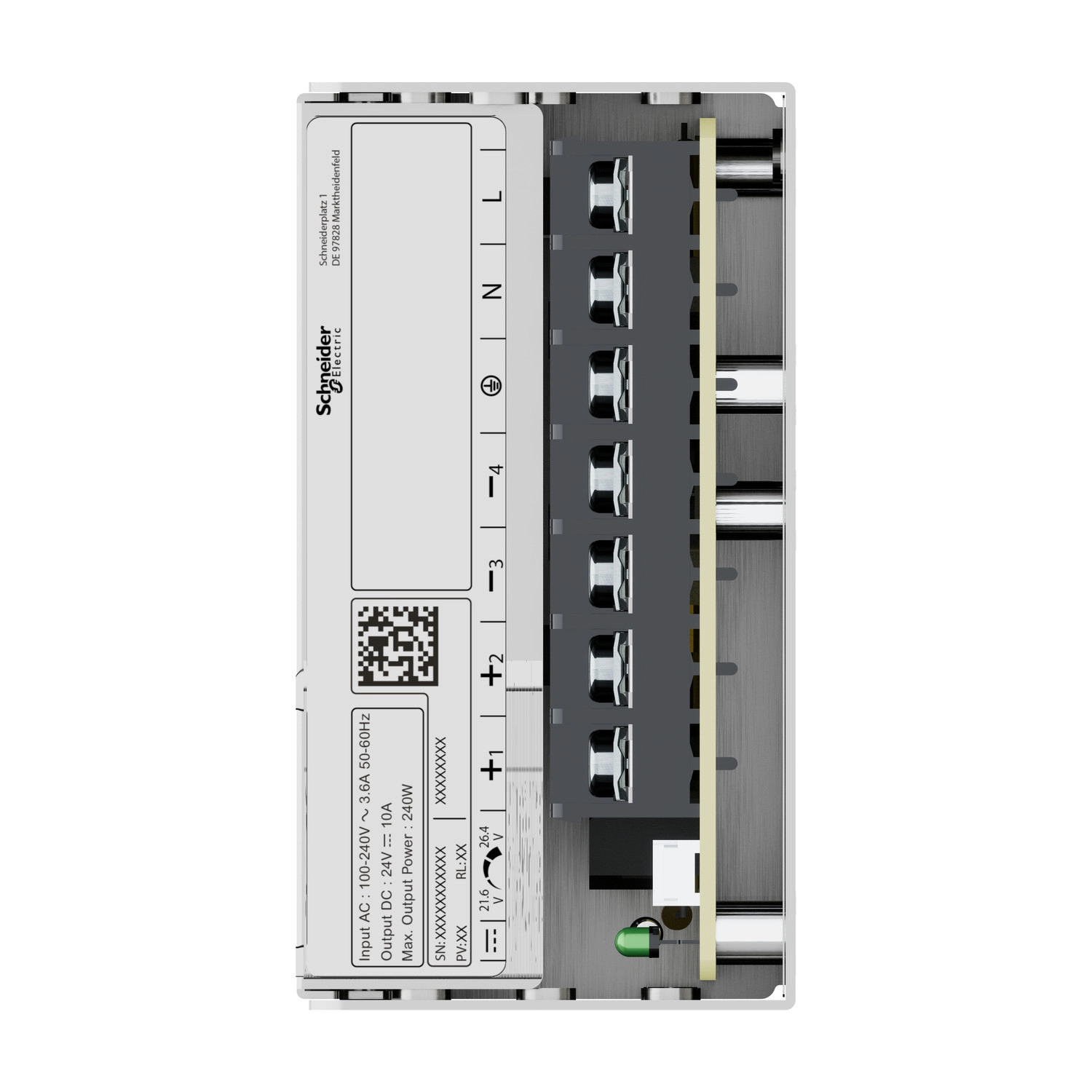

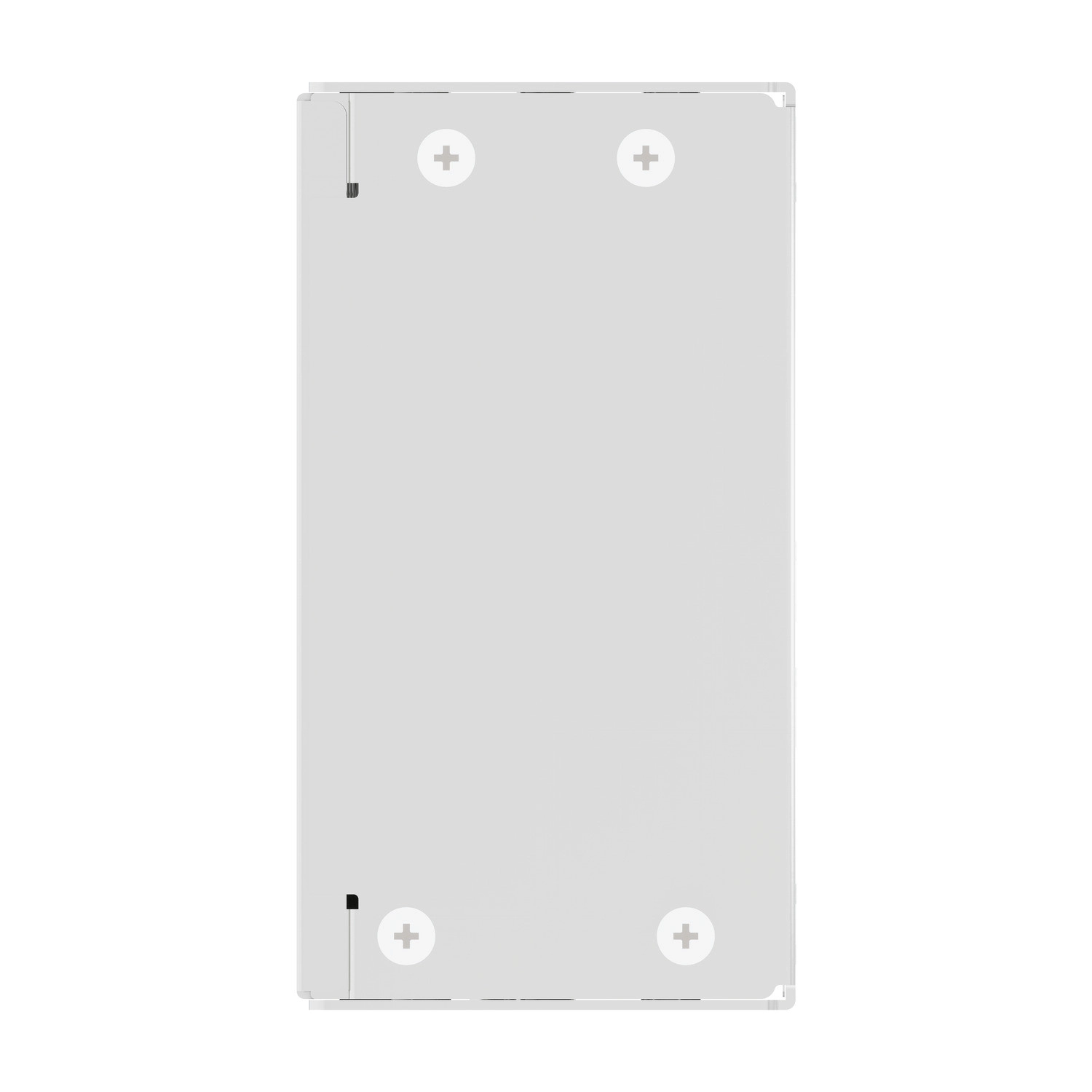

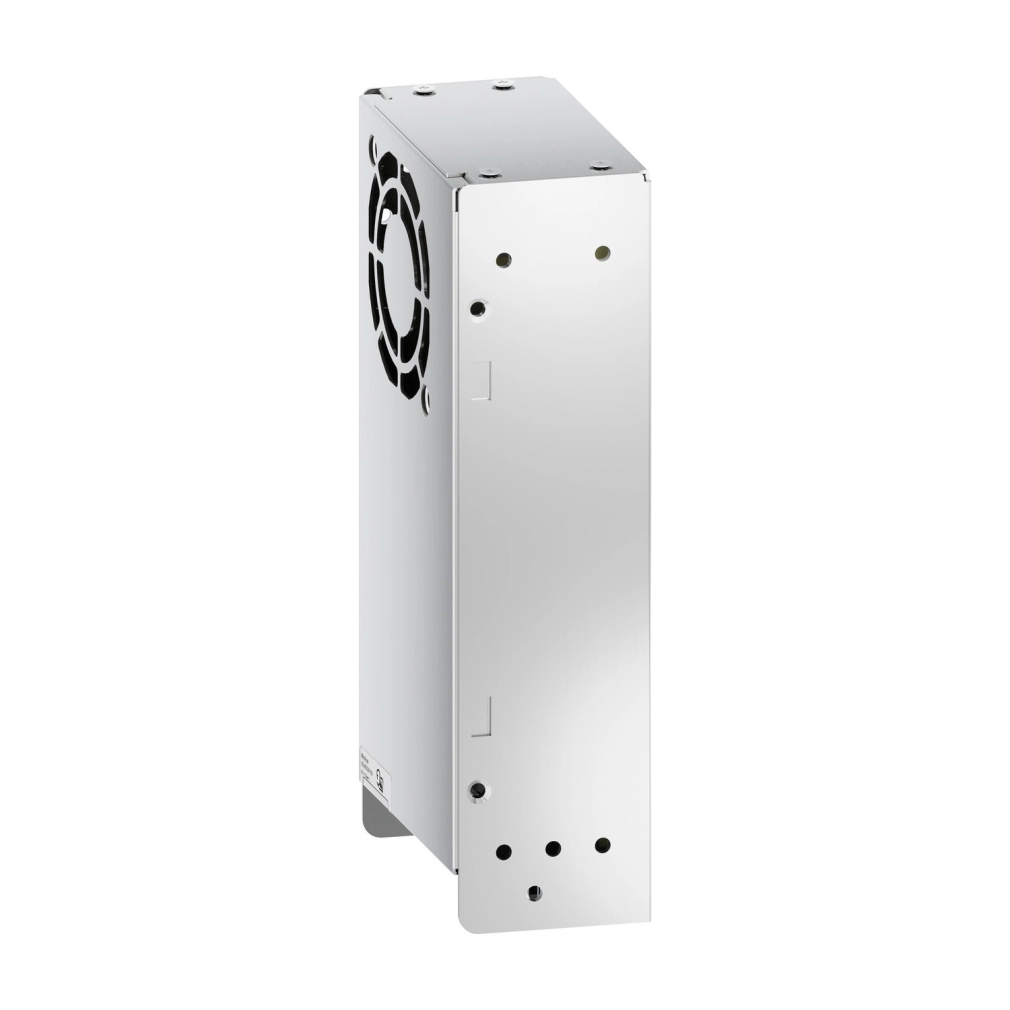

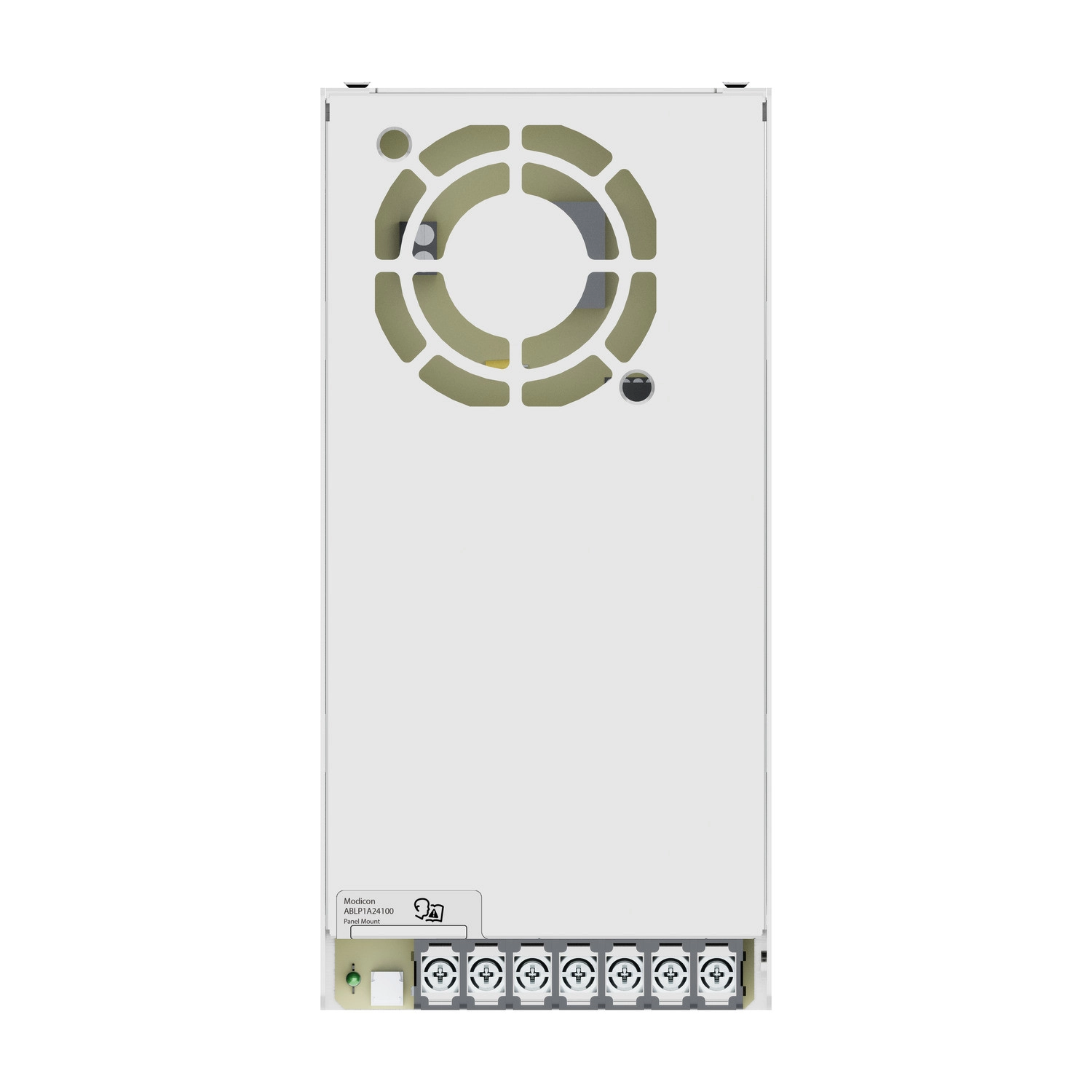

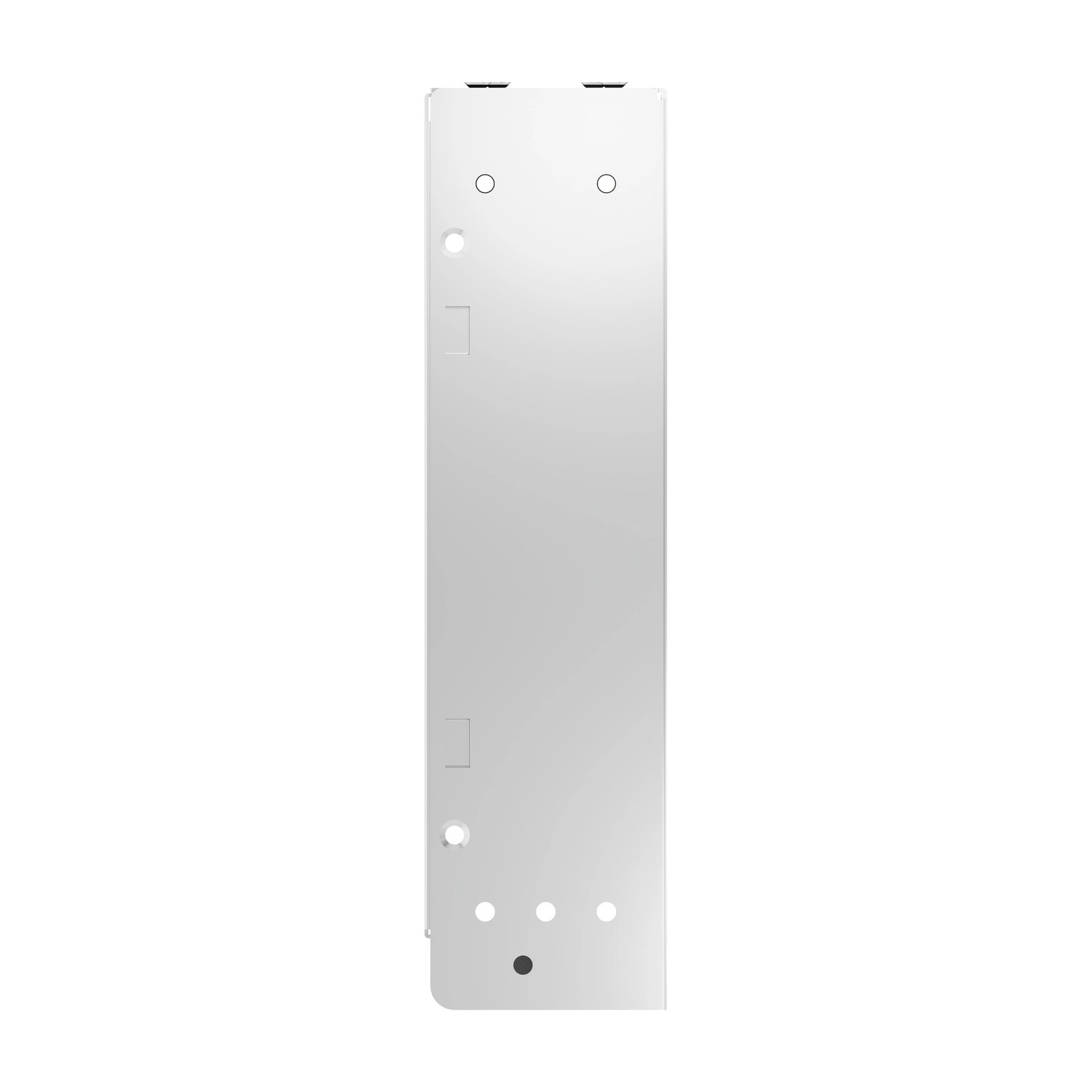

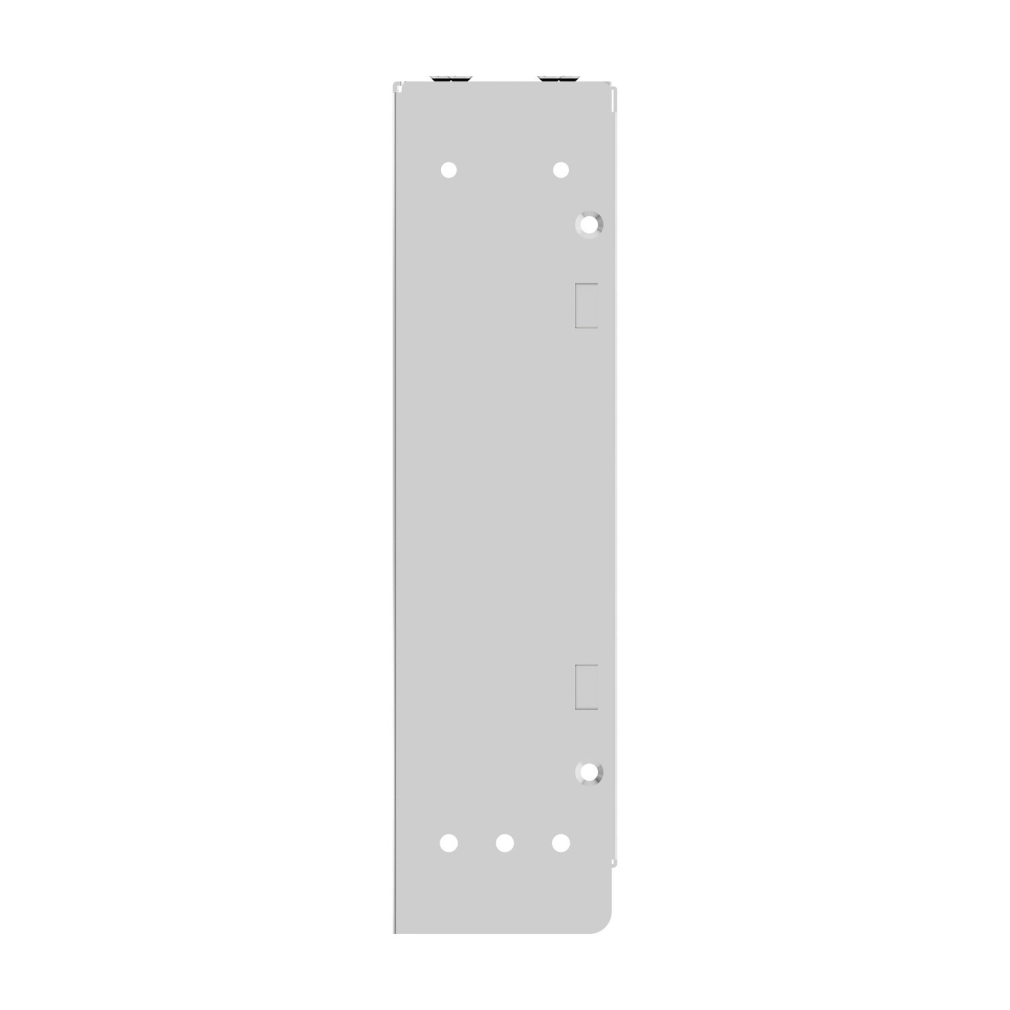

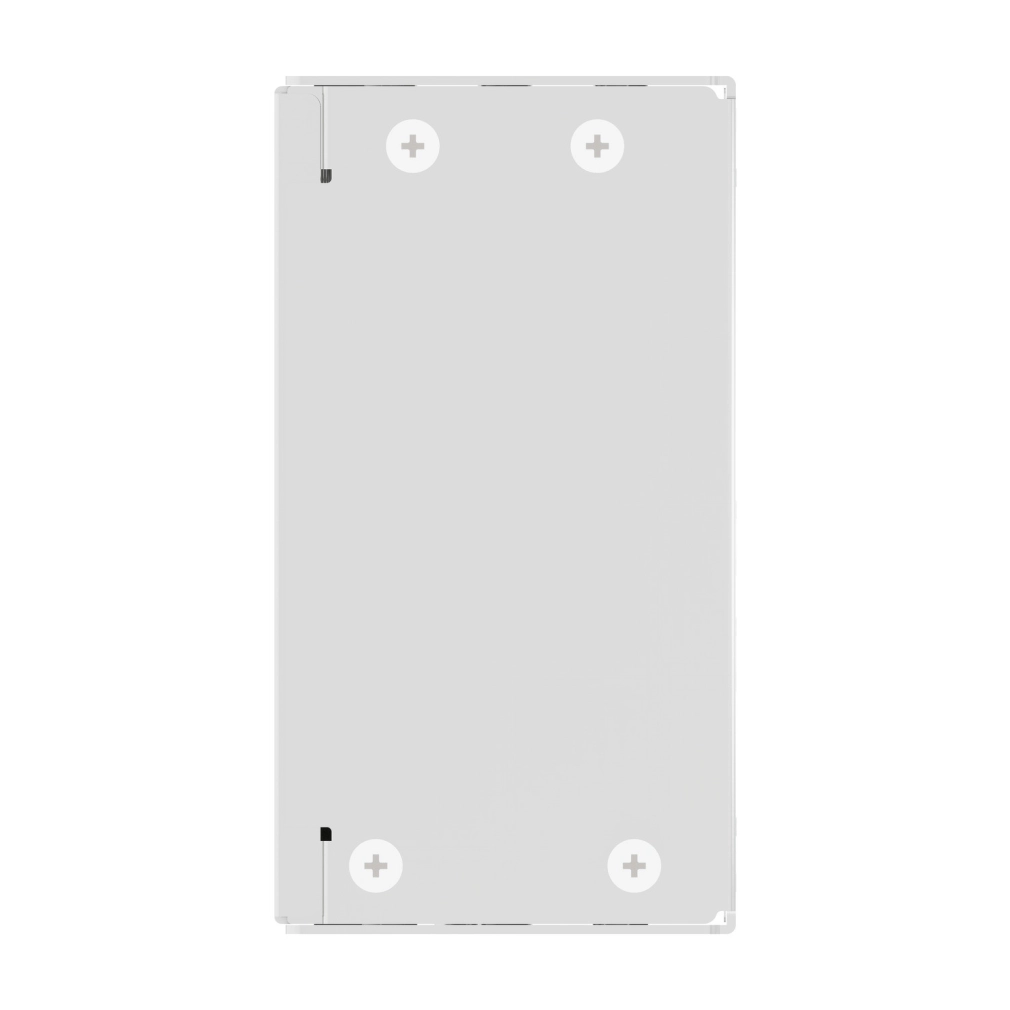

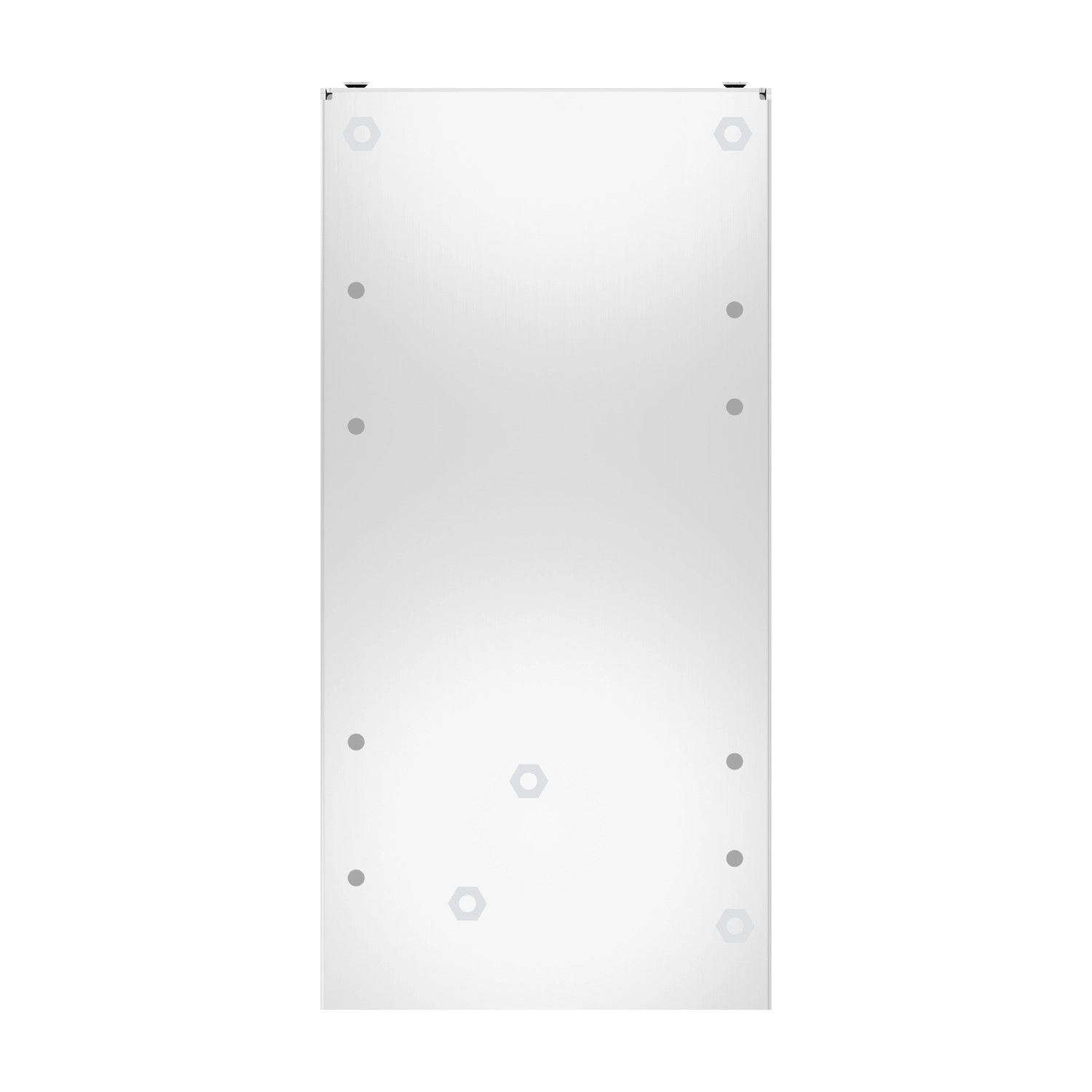

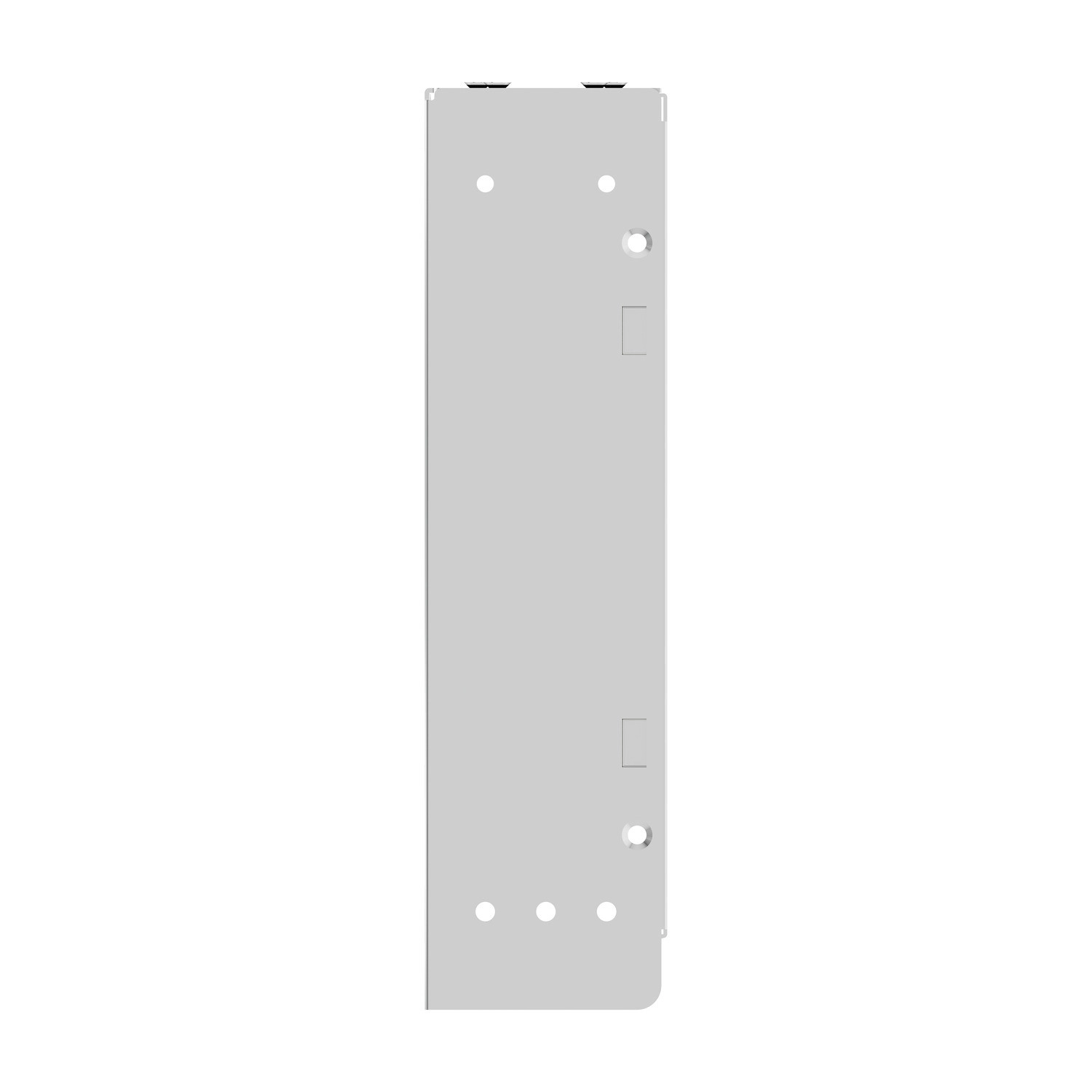

Schneider Electric Phaseo ABL1 - ABLP1A24100 - Modicon Panel tápegység, szerelőlapra szerelhető, 1f, 24 VDC, 10 A, 240 W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A tápegység széles bemeneti feszültségtartománnyal rendelkezik (85...264V AC), ami lehetővé teszi a világ bármely részén történő használatát, különböző hálózati feltételek mellett is. A 100-240V AC névleges bemeneti feszültség és az 50-60 Hz hálózati frekvencia kompatibilitás biztosítja a univerzális használhatóságot. A készülék kompatibilis a TN, TT és IT hálózati rendszerekkel, ami tovább növeli a felhasználási lehetőségeit. A tápegység 240W névleges teljesítménnyel és 10A kimeneti árammal rendelkezik, így ideális olyan ipari berendezések számára, amelyek nagyobb teljesítményt igényelnek.
Az ABLP1A24100 tápegység kiemelkedő műszaki tulajdonságokkal rendelkezik. A 87%-os hatásfok 230V AC mellett kiváló energiahatékonyságot biztosít, ami csökkenti az üzemeltetési költségeket. A kimeneti feszültség 21,6-26,4V között állítható, így rugalmasan alkalmazkodik a különböző alkalmazások igényeihez. A készülék kiváló védelmi funkciókkal rendelkezik, többek között túlterhelés és rövidzárlat elleni automatikus visszaállítású védelemmel, valamint túlmelegedés és túlfeszültség elleni manuális visszaállítású védelemmel. A maximális szivárgó áram mindössze 1 mA 240V AC mellett, ami biztonságos működést garantál. Az integrált 6,3A-es biztosíték (nem cserélhető) további védelmet nyújt a bemeneti oldalon.
A tápegység különleges jellemzője a robusztus indítási képesség, amely lehetővé teszi akár 8000 μF kapacitív terhelések indítását is. A maradék hullámosság kevesebb mint 150 mV, ami stabil és tiszta DC kimenetet biztosít az érzékeny elektronikai berendezések számára. A készülék kiváló MTBF (átlagos meghibásodások közötti idő) értékkel rendelkezik: 700000 óra 25°C-on, teljes terhelés mellett, az SR 332 szabványnak megfelelően. Az ABLP1A24100 tápegység különböző szerelési pozíciókban használható (A, B, C, D, F és G pozíciók), és 5000 méteres tengerszint feletti magasságig működőképes, ami széleskörű telepítési rugalmasságot biztosít. A tápegységek párhuzamosan vagy soros kapcsolásban is használhatók a magasabb teljesítmény vagy feszültség elérése érdekében.
Schneider Modicon ABLP1A24100 tápegység műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon Power Supply
Terméktípus: Tápegység
Tápegység típus: Szabályozott kapcsolóüzemű
Változat: Panelre szerelhető
Burkolat anyaga: Alumínium
Névleges bemeneti feszültség: 100...240 V AC egyfázisú
Névleges teljesítmény: 240 W
Kimeneti feszültség: 24 V DC
Kimeneti áram: 10 A
Részletes specifikációk
Bemeneti feszültség határértékek: 85...264 V AC
Névleges hálózati frekvencia: 50...60 Hz
Hálózati rendszer kompatibilitás: TN, TT, IT
Maximális szivárgó áram: 1 mA 240 V AC-nál
Bemeneti védelem típusa: Beépített biztosíték (nem cserélhető) 6.3 A
Bekapcsolási áram: 35 A 115 V-nál, 60 A 230 V-nál
Teljesítménytényező: 0.95 115 V AC-nál, 0.91 230 V AC-nál
Hatásfok: 87 % 230 V AC-nál
Kimeneti feszültség beállítási tartomány: 21.6...26.4 V
Teljesítmény disszipáció: 36 W
Áramfelvétel: < 3.6 A 115 V AC-nál, < 1.8 A 230 V AC-nál
Bekapcsolási idő: < 1.2 s
Áthidalási idő: > 20 ms 115 V AC-nál, > 40 ms 230 V AC-nál
Indítás kapacitív terheléssel: 8000 µF
Maradék hullámosság: < 150 mV
Átlagos meghibásodások közti idő (MTBF): 700000 h 25 °C-on, teljes terhelésnél, SR 332 szerint
Védelmi funkciók
Kimeneti védelem típusai:
- Túlterhelés és rövidzárlat elleni védelem, védelmi technológia: automatikus visszaállítás
- Túlmelegedés elleni védelem, védelmi technológia: manuális visszaállítás
- Túlfeszültség elleni védelem, védelmi technológia: manuális visszaállítás
Csatlakozások és mechanikai jellemzők
Csatlakozások - terminálok:
- Csavaros csatlakozás: 0.75...2.5 mm² (AWG 18...AWG 14) érvéghüvely nélkül
- Csavaros csatlakozás: 0.75...1.5 mm² (AWG 18...AWG 16) érvéghüvellyel
Vonal- és terhelésszabályozás:
- < 0.5 % 0-100 % terhelésnél 25 °C-on
- < 1 % teljes feszültségtartományban 25 °C-on
Állapotjelző LED: 1 LED (zöld) kimeneti feszültség
Mélység: 190 mm
Magasság: 50 mm
Szélesség: 93 mm
Kimeneti kapcsolás: Párhuzamos, Soros
Szerelési mód:
- Top hat típusú TH35-15 sínre az IEC 60715 szerint
- Top hat típusú TH35-7.5 sínre az IEC 60715 szerint
- Duplaszelvényű DIN sínre
- Panelra szerelhető
Dielektromos szilárdság: 3000 V AC bemenet és kimenet között
Környezeti paraméterek
Üzemi hőmérséklet:
-10...50 °C terheléscsökkentés nélkül, A, B, C, D, F, G szerelési pozícióban < 2000 m
50...70 °C 2.5 % / °C áramcsökkentéssel, A, B, C, D, F, G szerelési pozícióban < 2000 m
Üzemi tengerszint feletti magasság: 5000 m
Ütésállóság: 150 m/s² 11 ms-ig
IP védettség: IP10
Rezgésállóság:
- 3 mm (f= 2...9 Hz) az IEC 60068-2-6 szerint
- 10 m/s² (f= 9...200 Hz) az IEC 60068-2-6 szerint
