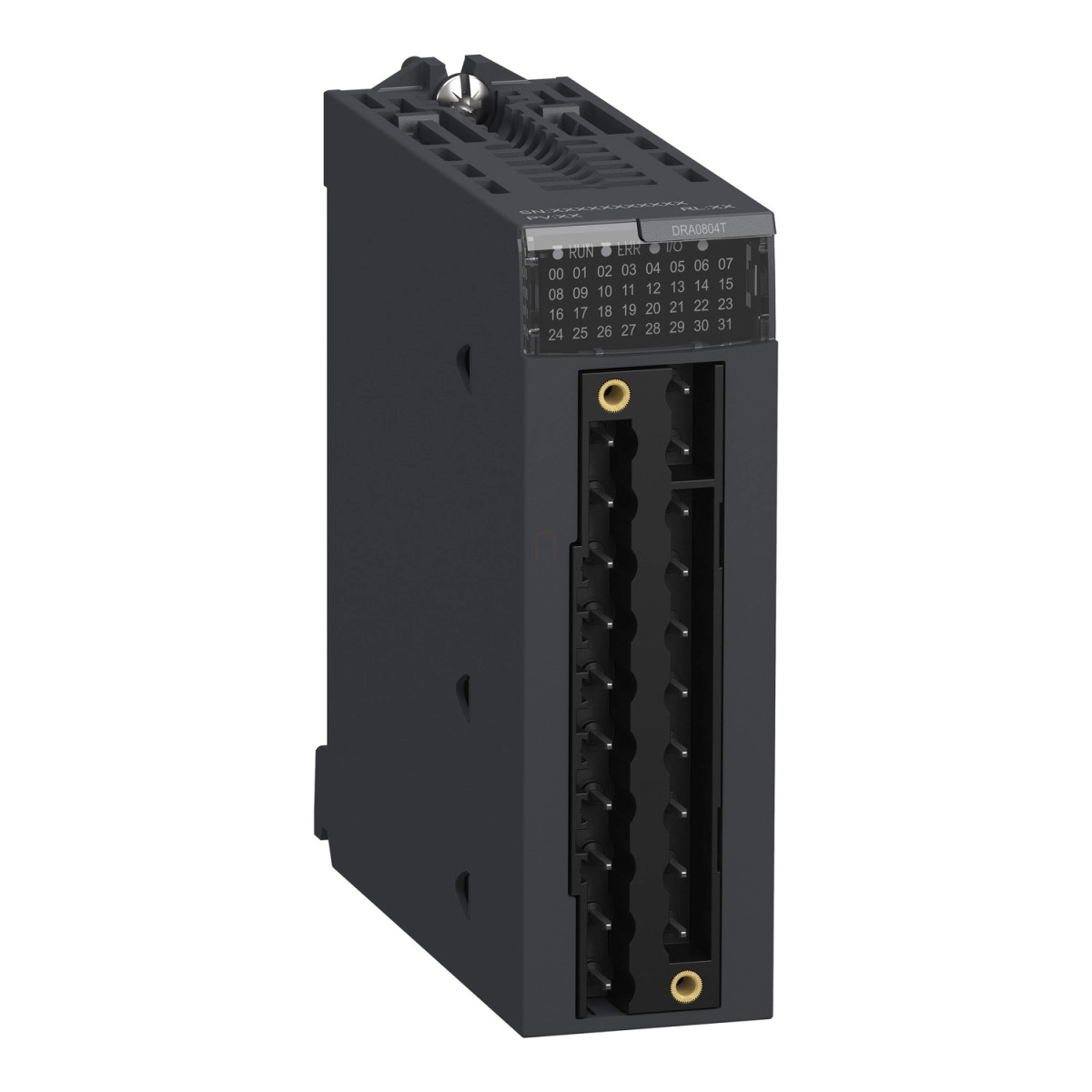

A Schneider Electric Modicon X80 termékcsaládba tartozó BMXDRA0804T egy speciálisan kiterjesztett hőmérsékleti tartományra tervezett Discrete kimeneti modul, amely ipari automatizálási rendszerekben használható. Ez a modul 8 darab relés kimeneti csatornával rendelkezik, amelyek mindegyike megfelel az EN/IEC 61131-2 szabványnak, és 100-150 V DC feszültségtartományban működik.
A BMXDRA0804T modul kiváló megbízhatóságot kínál, amit a 2800000 órás MTBF (Mean Time Between Failures) érték is alátámaszt. A relés kimenetek egyenként 0,3 A maximális kapcsolási áramot biztosítanak, míg a minimális kapcsolási áram 100 mA 5 V DC feszültségen. A mechanikai tartósság tekintetében impresszív, 20 millió kapcsolási ciklust biztosít, míg az elektromos tartósság DC-12 üzemmódban 100000 ciklus 37 W és 125 V mellett, illetve DC-13 üzemmódban 100000 ciklus 12 W és 125 V mellett. A modul kiváló védelmi funkciókkal rendelkezik, beleértve a túlterhelés, túlfeszültség és rövidzárlat elleni védelmet, amihez csatornánként vagy csatornacsoportonként gyors olvadóbiztosíték, valamint egyenáramú kimenetenként kisütő dióda használata javasolt. A Zener dióda feszültsége 47 V vagy valamivel magasabb ajánlott.
A modul működési állapotát több LED jelzi: egy zöld LED a modul működését (RUN), csatornánként egy zöld LED a csatorna diagnosztikáját, egy piros LED a modul hibáit (ERR), és egy piros LED a modul I/O állapotát. A tipikus áramfogyasztás 61 mA 3,3 V DC-n és 104 mA 24 V DC-n, míg a maximális áramfogyasztás nem haladja meg a 112 mA-t 3,3 V DC-n és a 117 mA-t 24 V DC-n. A teljesítménydisszipáció 3,17 W, és a szigetelési ellenállás nagyobb mint 10 MOhm 500 V DC mellett. A válaszidő a kimeneten aktiváláskor és deaktiváláskor is kevesebb mint 10 ms.
A BMXDRA0804T modul extrém környezeti feltételek mellett is megbízhatóan működik, IP20 védettségi fokozattal rendelkezik, és megfelel a 2014/35/EU kisfeszültségű irányelv, valamint a 2014/30/EU elektromágneses kompatibilitási irányelv követelményeinek. A modul ellenáll különböző környezeti hatásoknak, beleértve a Gx, 3C4 gázrezisztens osztályt, 3S4 por- és homokrezisztens osztályt, 2-es szintű sórezisztenciát, valamint 3B2 penész- és gombaspóra-rezisztens osztályt. A dielektromos szilárdság 2000 V AC 50/60 Hz mellett 1 percig. A rezgésállóság 3 gn, az ütésállóság pedig 30 gn. A tárolási hőmérséklet-tartomány -40 és 85 °C között, míg a működési hőmérséklet-tartomány -25 és 70 °C között van. A relatív páratartalom 5-95% 55 °C-on, kondenzáció nélkül. A modul védőkezelése konformal bevonat. Működési magassága 0-2000 m között teljes teljesítménnyel, 2000-5000 m között pedig teljesítménycsökkentési tényezővel.
Schneider Modicon X80 BMXDRA0804T műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Discrete kimeneti modul
Speciális alkalmazás: Kiterjesztett hőmérséklet
Discrete kimenetek száma: 8 (megfelel az EN/IEC 61131-2 szabványnak)
Discrete kimenet típusa: Relé
Discrete kimenet feszültsége: 100...150 V DC
Kiegészítő tulajdonságok
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítménydisszipáció: 3,17 W
Válaszidő a kimeneten: < 10 ms aktiválás, < 10 ms deaktiválás
Tipikus áramfogyasztás: 61 mA 3,3 V DC-nél, 104 mA 24 V DC-nél
Maximális áramfogyasztás: <= 112 mA 3,3 V DC-nél, <= 117 mA 24 V DC-nél
MTBF megbízhatóság: 2800000 óra
Kimenet túlterhelés elleni védelem: Használjon 1 gyors olvadóbiztosítékot csatornánként vagy csatornacsoportonként
Kimenet túlfeszültség elleni védelem: Használjon kisütő diódát minden DC kimeneten
Kimenet rövidzárlat elleni védelem: Használjon 1 gyors olvadóbiztosítékot csatornánként vagy csatornacsoportonként
Maximális kapcsolási áram: 0,3 A
Minimális kapcsolási áram: 100 mA 5 V DC
Mechanikai tartósság: 20000000 ciklus
Elektromos tartósság: DC-12: 100000 ciklus 37 W 125 V-nál, DC-13: 100000 ciklus 12 W 125 V-nál
Állapotjelző LED-ek: 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Gázrezisztens osztály: Gx, 3C4
Porrezisztens osztály: 3S4
Homokrezisztens osztály: 3S4
Sórezisztencia szint: 2
Penésznövekedés-rezisztens osztály: 3B2
Gombaspóra-rezisztens osztály: 3B2
Dielektromos szilárdság: 2000 V AC 50/60 Hz 1 perc
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Megfelelőség
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
