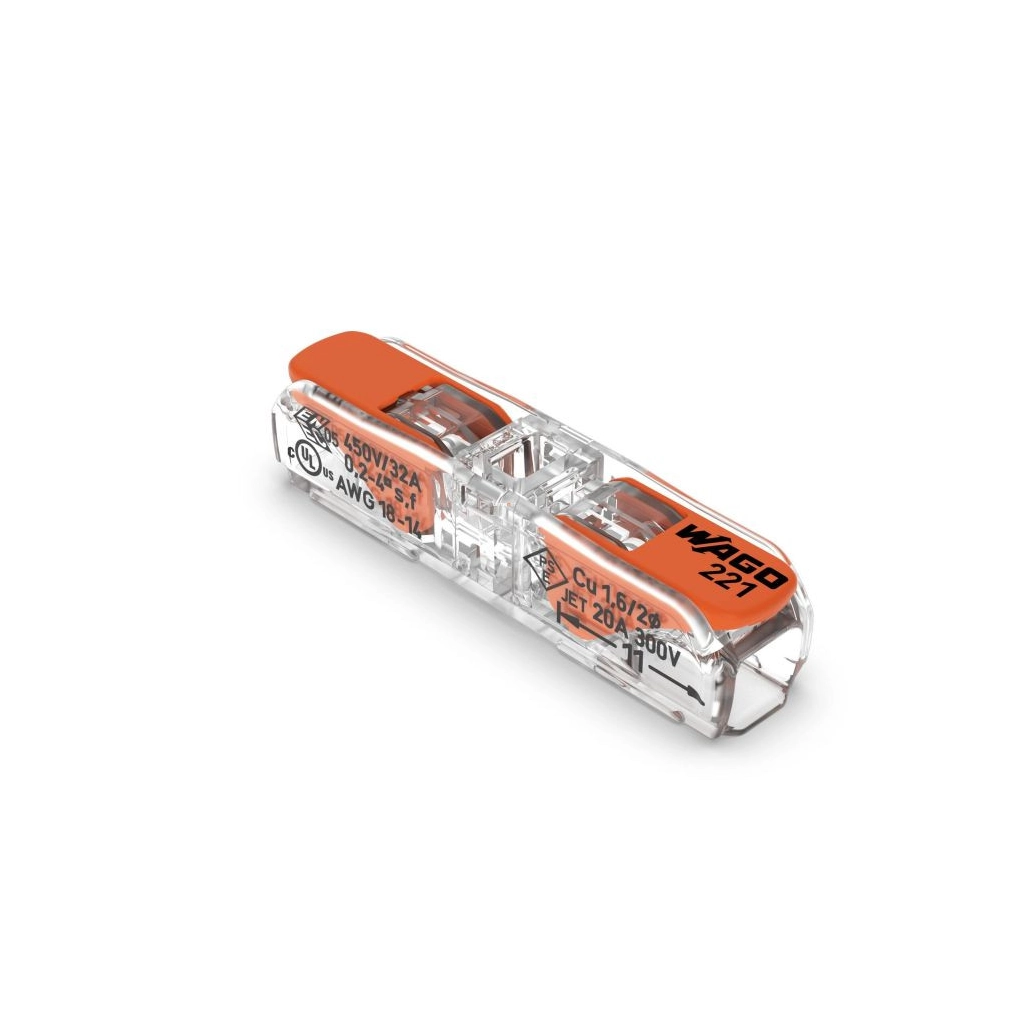

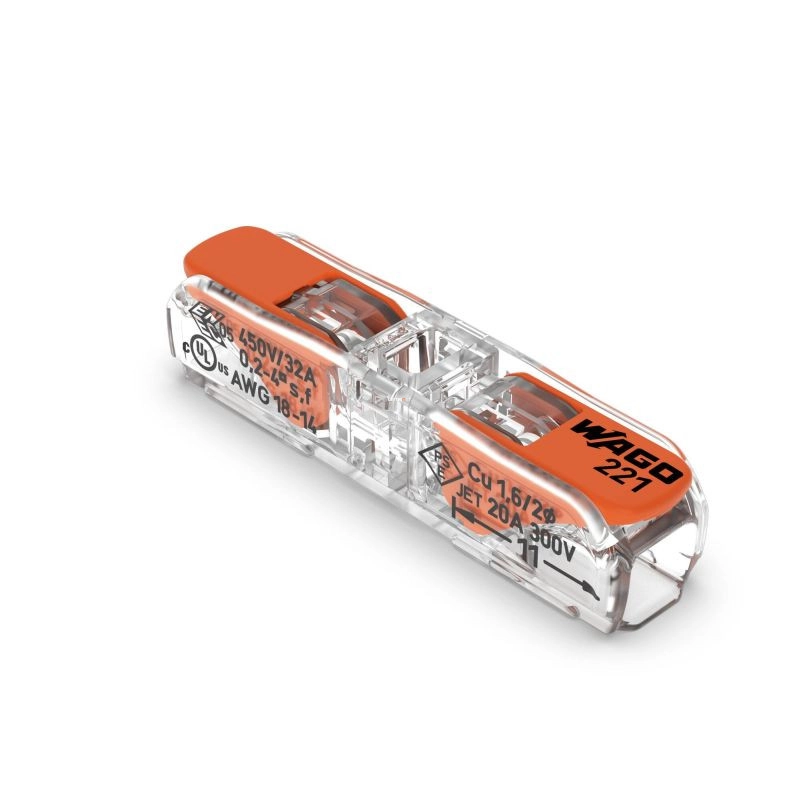

Wago 221-2411 soros karos vezetékösszekötő, 2 vezetékhez, max. 4 mm², CAGE CLAMP®, 450 V, 32 A, T85, átlátszó ház
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 221-2411 inline karos CAGE CLAMP® vezeték-összekötő tömör, többeres és finom elemi szálas rézvezetékekhez. A vezetékfajtákhoz megadott keresztmetszeteket külön ellenőrizd; a csupaszolási hossz 11 mm.
Műszaki jellemzők
| Összes csatlakozási pont száma | 2 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető kar |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 14 AWG |
| Tömör vezeték | 0,2 … 4 mm² / 20 … 14 AWG |
| Többeres vezeték | 0,2 … 2,5 mm² / 18 … 14 AWG |
| Finom elemi szálas vezeték | 0,2 … 4 mm² / 18 … 14 AWG |
| Csupaszolási hossz | 11 mm / 0,43 inch |

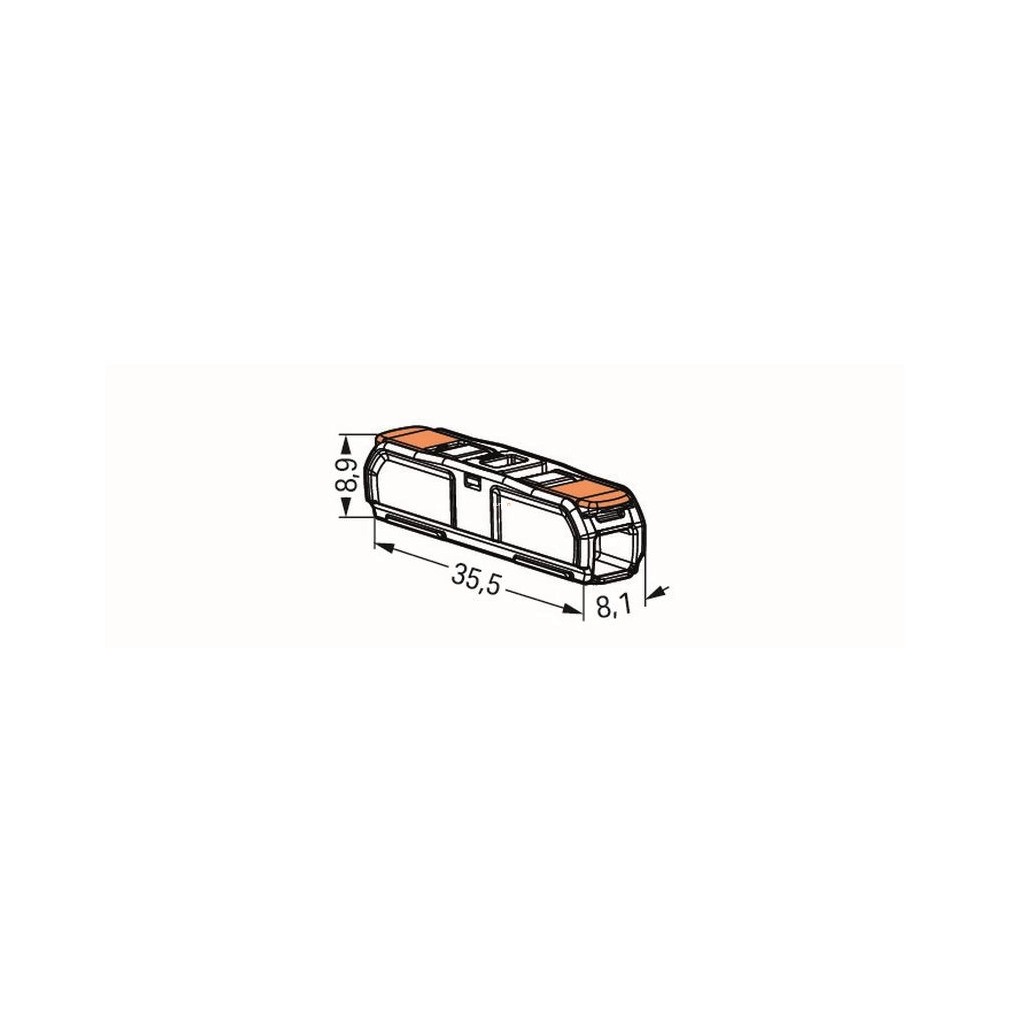

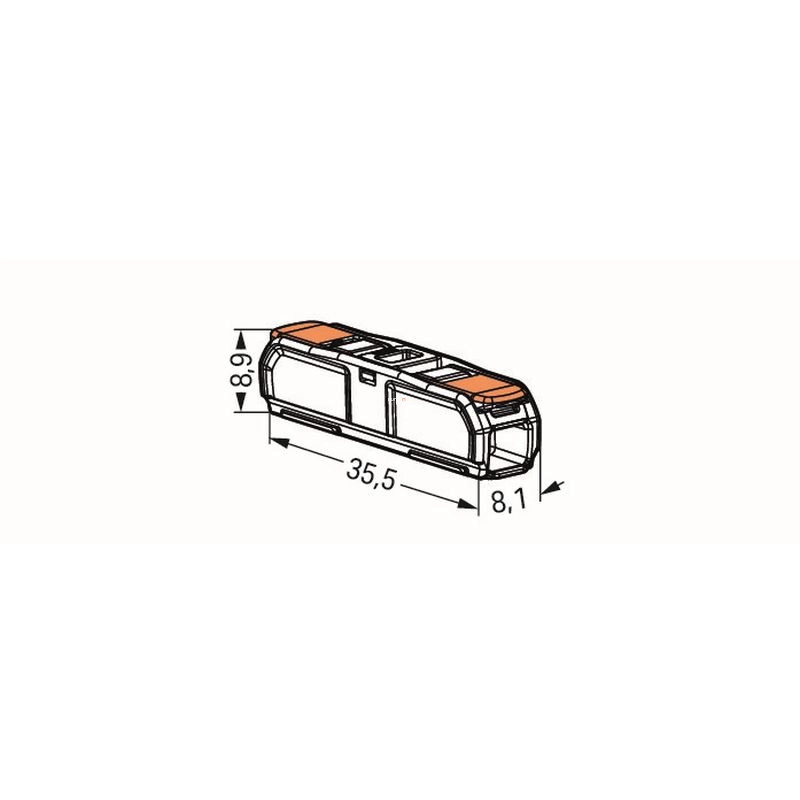

| Szélesség | 8,1 mm / 0,319 inch |
| Magasság | 8,9 mm / 0,35 inch |
| Mélység | 35,5 mm / 1,398 inch |
| Szín | átlátszó |
| Burkolat színe | áttetsző |
| Működtetőkar színe | narancssárga |
| Anyagcsoport | IIIa |
| Szigetelőanyag | Polikarbonát (PC) |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Tűzterhelés | 0,038 MJ |
| Szigetelőanyag súlya | 0,84 g |
| Tömeg | 2,3 g |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Legnagyobb környezeti hőmérséklet / jelölés | +85 °C; T85 |
| EN60664; II/2 | 450 V; 4 kV; 32 A |
| UL486C; C | 600 V; 20 A |
Alkalmazási feltételek
| Biztonsági feltételek | A műveleteket csak villamos szakképzettségű személy végezheti, feszültség és terhelés alatt kötést bontani vagy létesíteni tilos. |
|---|
Opcionális kiegészítők
| 207-1372 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 1-es méret; szürke |
|---|---|
| 207-1373 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 1-es méret; szürke |
| 207-1375 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 3-es méret; szürke |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 221-2511 | Rögzítő adapter tehermentesítővel; 1irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2501 | Rögzítő adapter tehermentesítővel; 1irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2512 | Rögzítő adapter tehermentesítővel; 2irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2502 | Rögzítő adapter tehermentesítővel; 2irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2513 | Rögzítő adapter tehermentesítővel; 3irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2503 | Rögzítő adapter tehermentesítővel; 3irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2514 | Rögzítő adapter tehermentesítővel; 4irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2504 | Rögzítő adapter tehermentesítővel; 4irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2515 | Rögzítő adapter tehermentesítővel; 5irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2505 | Rögzítő adapter tehermentesítővel; 5irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 209-1116 | Rögzítőláb csavarral; DIN-15-ös sínre; sorkapocsra csavarozható a lyukak segítségével; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
| 209-1115 | Rögzítőláb; DIN-15-ös sínre; sorkapocsra rögzíthető a rögzítőlábbal; 6,5 mm széles; szürke |
| 209-120 | Rögzítőláb; sorkapocsra rögzíthető a rögzítőlábbal; relémodulok szereléséhez; 6,4 mm széles; szürke |
| 221-2531 | Rögzítő-távtartó; 1irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2521 | Rögzítő-távtartó; 1irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2532 | Rögzítő-távtartó; 2irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2522 | Rögzítő-távtartó; 2irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2533 | Rögzítő-távtartó; 3irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2523 | Rögzítő-távtartó; 3irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2534 | Rögzítő-távtartó; 4irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2524 | Rögzítő-távtartó; 4irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2535 | Rögzítő-távtartó; 5irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2525 | Rögzítő-távtartó; 5irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 221-2411 soros karos vezetékösszekötő, 2 vezetékhez, max. 4 mm², CAGE CLAMP®, 450 V, 32 A, T85, átlátszó ház műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 221-2411 |
| GTIN / EAN | 4066966102666 |
| Terméktípus | Inline karos vezeték-összekötő |
Műszaki adatok
| Összes csatlakozási pont száma | 2 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető kar |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 14 AWG |
| Tömör vezeték | 0,2 … 4 mm² / 20 … 14 AWG |
| Többeres vezeték | 0,2 … 2,5 mm² / 18 … 14 AWG |
| Finom elemi szálas vezeték | 0,2 … 4 mm² / 18 … 14 AWG |
| Csupaszolási hossz | 11 mm / 0,43 inch |
| Szélesség | 8,1 mm / 0,319 inch |
| Magasság | 8,9 mm / 0,35 inch |
| Mélység | 35,5 mm / 1,398 inch |
| Szín | átlátszó |
| Burkolat színe | áttetsző |
| Működtetőkar színe | narancssárga |
| Anyagcsoport | IIIa |
| Szigetelőanyag | Polikarbonát (PC) |
| UL94 szerinti gyúlékonysági osztály | V2 |
| Tűzterhelés | 0,038 MJ |
| Szigetelőanyag súlya | 0,84 g |
| Tömeg | 2,3 g |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Legnagyobb környezeti hőmérséklet / jelölés | +85 °C; T85 |
| EN60664; II/2 | 450 V; 4 kV; 32 A |
| UL486C; C | 600 V; 20 A |
Alkalmazási feltételek
| Biztonsági feltételek | A műveleteket csak villamos szakképzettségű személy végezheti, feszültség és terhelés alatt kötést bontani vagy létesíteni tilos. |
|---|
Tanúsítványok és nyilatkozatok
| CCA | EN60998; NTR NL-7990 |
|---|---|
| cULus Listed | UL486C; E69654 |
| ENEC05 | 71-152284 |
| UL | UL467; E201573 |
| Nyilatkozat | EU-megfelelőségi nyilatkozat |
| Nyilatkozat | UK-megfelelőségi nyilatkozat |
| ABS | EN60998; 23-2417173-PDA |
| LR | EN60998; LR2446364TA |
| PRS | EN60998; TE/1093/880590/23 |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| ETIM 9.0 | EC000446 |
| ETIM 10.0 | EC000446 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 207-1372 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 1-es méret; szürke |
|---|---|
| 207-1373 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 1-es méret; szürke |
| 207-1375 | Gélbox; működtetőkaros csatlakoztatás; kábelekhez; géllel előretöltve; 221-es széria; max. 4 mm²-es csatlakozók; vezeték összekötők nélkül; 3-es méret; szürke |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 221-2511 | Rögzítő adapter tehermentesítővel; 1irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2501 | Rögzítő adapter tehermentesítővel; 1irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2512 | Rögzítő adapter tehermentesítővel; 2irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2502 | Rögzítő adapter tehermentesítővel; 2irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2513 | Rögzítő adapter tehermentesítővel; 3irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2503 | Rögzítő adapter tehermentesítővel; 3irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2514 | Rögzítő adapter tehermentesítővel; 4irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2504 | Rögzítő adapter tehermentesítővel; 4irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2515 | Rögzítő adapter tehermentesítővel; 5irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2505 | Rögzítő adapter tehermentesítővel; 5irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 209-1116 | Rögzítőláb csavarral; DIN-15-ös sínre; sorkapocsra csavarozható a lyukak segítségével; 6,5 mm széles; szürke |
| 209-123 | Rögzítőláb csavarral; sorkapocsra csavarozható a lyukak segítségével; 6,4 mm széles; szürke |
| 209-1115 | Rögzítőláb; DIN-15-ös sínre; sorkapocsra rögzíthető a rögzítőlábbal; 6,5 mm széles; szürke |
| 209-120 | Rögzítőláb; sorkapocsra rögzíthető a rögzítőlábbal; relémodulok szereléséhez; 6,4 mm széles; szürke |
| 221-2531 | Rögzítő-távtartó; 1irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2521 | Rögzítő-távtartó; 1irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2532 | Rögzítő-távtartó; 2irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2522 | Rögzítő-távtartó; 2irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2533 | Rögzítő-távtartó; 3irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2523 | Rögzítő-távtartó; 3irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2534 | Rögzítő-távtartó; 4irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2524 | Rögzítő-távtartó; 4irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
| 221-2535 | Rögzítő-távtartó; 5irányú; 221-2411-es vezeték összekötőhöz; bepattintható rögzítólábbal; szürke |
| 221-2525 | Rögzítő-távtartó; 5irányú; 221-2411-es vezeték összekötőhöz; csavaros rögzítéshez; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.03.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 221-2411 soros karos vezetékösszekötő, 2 vezetékhez, max. 4 mm², CAGE CLAMP®, 450 V, 32 A, T85, átlátszó ház használati útmutató
Biztonsági feltételek
A szerelést, ellenőrzést és üzemeltetést csak villamos szakképzettségű személy végezheti.
Feszültség vagy terhelés alatt ne csatlakoztass és ne bonts elektromos kötést.
Csak rendeltetésszerűen használd a terméket, és tartsd be a nemzeti előírásokat, szabványokat és irányelveket.
Tartsd be a műszaki adatokat, az engedélyezett potenciálszámot, a vezetékfajtákat, keresztmetszeteket és csupaszolási hosszakat.
Sérült vagy szennyezett terméket, vezetéket és kábelt ne használj; rendszeresen ellenőrizd az épségüket, a sérülteket cseréld ki. A csatlakozó javítása nem megengedett.
A sérült vezetékvéget vágd vissza és készítsd elő újra; az érintkezési felületek ne legyenek szennyezettek.
A vezetéket ütközésig helyezd be. Csak eredeti, az adott termékhez megengedett tartozékokat használj.
Az extra kisfeszültség határa felett biztosíts megfelelő vezetékrögzítést vagy tehermentesítést. Válassz megfelelő burkolatot, és tartsd be az érintésvédelem követelményeit.
A termék továbbadásakor mellékeld a kezelési és biztonsági útmutatót.
Vezeték csatlakoztatása
Csupaszold a megfelelő típusú és keresztmetszetű rézvezetéket 11 mm hosszan.
Emeld fel a kart függőleges helyzetbe, hogy a kapocspont teljesen kinyíljon.
A lecsupaszított vezetéket helyezd ütközésig a nyitott kapocspontba; az átlátszó házon keresztül ellenőrizd a helyzetét.
Engedd vissza a kart a házzal síkban fekvő helyzetbe.
Vezeték eltávolítása
Emeld fel a kart függőleges helyzetbe.
A vezetéket teljesen húzd ki a nyitott kapocspontból.
Ellenőrzés
A feszültségvizsgálathoz használd a felül, a két kar között hozzáférhető vizsgálónyílást, a nemzeti előírások szerint.
Érvéghüvely alkalmazása
Csak megengedett, DIN46228 szerinti ónozott érvéghüvely használható, gáztömören, négyzetes keresztmetszetre krimpelve. A megengedett hosszúságot és típust a termékspecifikus dokumentáció határozza meg.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
