Wago 221-503 rögzítő-távtartó 3 vezetékes, 4 mm²-es 221 sorozatú összekötőhöz, csavaros rögzítéshez, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 221-503 fehér rögzítőadapter a221-es sorozat4 mm²-es,3 vezetékes összekötőjéhez,csavaros rögzítéshez.
Műszaki jellemzők
| Rögzítés típusa | Csavaros rögzítés |
|---|---|
| Alkalmas | 3-vezetékes összekötőkhöz (4 mm²) |
| Szélesség | 23,7 mm / 0,933 inch |
| Magasság | a felülettől 16,9 mm / 0,665 inch |
| Magasság a felülettől | 16,9 mm / 0,665 inch |
| Mélység | 52,8 mm / 2,079 inch |
| Szín | fehér |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0 MJ |
| Tömeg | 3,6 g |

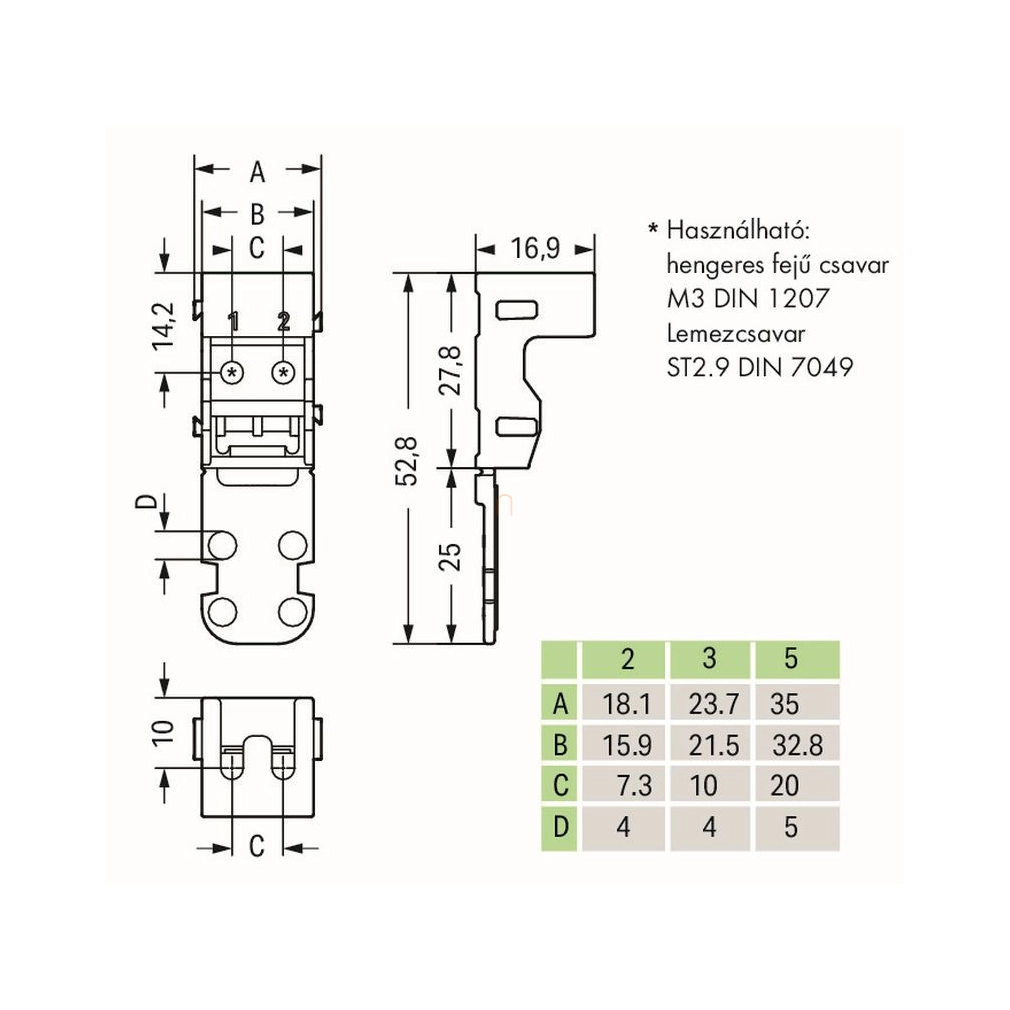

| Rajzi B/C/D;3 vezetékes kivitel | 21,5 / 10 / 4 mm |
| Rajz további méretei | 14,2;27,8;25;10 mm |
| Megengedett rögzítőcsavarok | Hengeres fejű M3 DIN1207;vagy ST2.9 DIN7049 lemezcsavar |
Alkalmazási feltételek
| Rögzítési helyzetek | Vízszintes és függőleges csavaros rögzítés;vízszintes és függőleges bepattintható rögzítőlábas elrendezés. |
|---|---|
| Tehermentesítő lap | Eltávolítható. |
| Ellenőrzés | A rögzített összekötő ellenőrzőnyílásain keresztül vizsgálható. |
| Alkalmazás | Lámpa hálózati csatlakoztatására szolgáló elrendezéshez is használható. |
Kapcsolódó tartozékok
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
221-503.
Mennyi a tömege?
3,6 g.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 221-503 rögzítő-távtartó 3 vezetékes, 4 mm²-es 221 sorozatú összekötőhöz, csavaros rögzítéshez, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 221-503 |
| GTIN / EAN | 4055143640794 |
| Terméktípus | Csavaros rögzítőadapter |
Műszaki és anyagadatok
| Rögzítés típusa | Csavaros rögzítés |
|---|---|
| Alkalmas | 3-vezetékes összekötőkhöz (4 mm²) |
| Szélesség | 23,7 mm / 0,933 inch |
| Magasság | a felülettől 16,9 mm / 0,665 inch |
| Magasság a felülettől | 16,9 mm / 0,665 inch |
| Mélység | 52,8 mm / 2,079 inch |
| Szín | fehér |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0 MJ |
| Tömeg | 3,6 g |
| Rajzi B/C/D;3 vezetékes kivitel | 21,5 / 10 / 4 mm |
| Rajz további méretei | 14,2;27,8;25;10 mm |
| Megengedett rögzítőcsavarok | Hengeres fejű M3 DIN1207;vagy ST2.9 DIN7049 lemezcsavar |
Alkalmazási feltételek
| Rögzítési helyzetek | Vízszintes és függőleges csavaros rögzítés;vízszintes és függőleges bepattintható rögzítőlábas elrendezés. |
|---|---|
| Tehermentesítő lap | Eltávolítható. |
| Ellenőrzés | A rögzített összekötő ellenőrzőnyílásain keresztül vizsgálható. |
| Alkalmazás | Lámpa hálózati csatlakoztatására szolgáló elrendezéshez is használható. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 39269097900 |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-92 |
|---|---|
| eCl@ss 9.0 | 27-14-11-92 |
| ETIM 9.0 | EC002848 |
| ETIM 8.0 | EC002848 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 210-833 | Jelölőszalagok; 25 m tekercsen; 6 mm széles; üres; Öntapadó; fehér |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2024.10.17. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 221-503 rögzítő-távtartó 3 vezetékes, 4 mm²-es 221 sorozatú összekötőhöz, csavaros rögzítéshez, fehér használati útmutató
Használat
Helyezd a vezetékösszekötőt az adapterbe.
Tehermentesítéshez kábelkötegelővel rögzítsd a vezetékeket a tehermentesítő lemezhez.
Feltételek
| Rögzítési helyzetek | Vízszintes és függőleges csavaros rögzítés;vízszintes és függőleges bepattintható rögzítőlábas elrendezés. |
|---|---|
| Tehermentesítő lap | Eltávolítható. |
| Ellenőrzés | A rögzített összekötő ellenőrzőnyílásain keresztül vizsgálható. |
| Alkalmazás | Lámpa hálózati csatlakoztatására szolgáló elrendezéshez is használható. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
