Wago 243-204 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, sötétszürke
RRP:86 Ft/db
61 Ft/db
TOP ÁR
Több, mint 50 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
59 Ft/db
nettó 46 Ft/db
Több, mint 50 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
PUSH WIRE® vezetékösszekötő, 243-as sorozat, PUSH WIRE® A Wago 243-204 PUSH WIRE® vezetékösszekötő megkönnyíti a villamos szerelést. A Wago 243-as sorozatú, kötődobozokhoz készült MICRO PUSH WIRE® összekötői épületek kisfeszültségű villamos hálózataihoz használhatók. Csengők és kaputelefonok vezetékezésekor kompakt, helytakarékos kialakításuknak köszönhetően jól illeszkednek ezekhez a szerelési feladatokhoz. A vezetékek csatlakoztatásához 5–6 mm csupaszítási hossz szükséges. A névleges feszültség 100 V, a névleges áram legfeljebb 6 A. A termék 4 vezetékcsatlakozó hellyel és PUSH WIRE® csatlakozástechnikával rendelkezik. A PUSH WIRE® csatlakozás egyszerű és megbízható módszer tömör vezetékek csatlakoztatására. A méretek (szélesség x magasság x mélység): 10 x 6,8 x 10 mm.

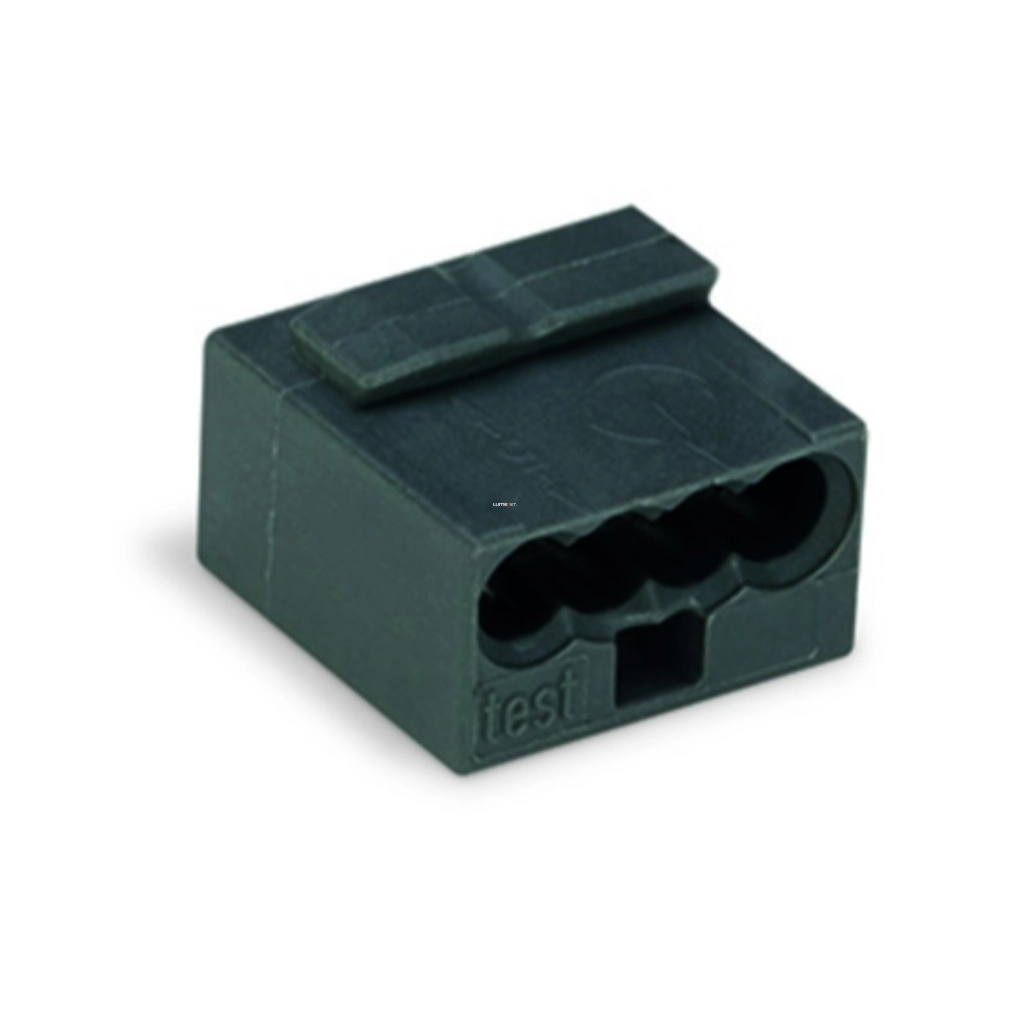

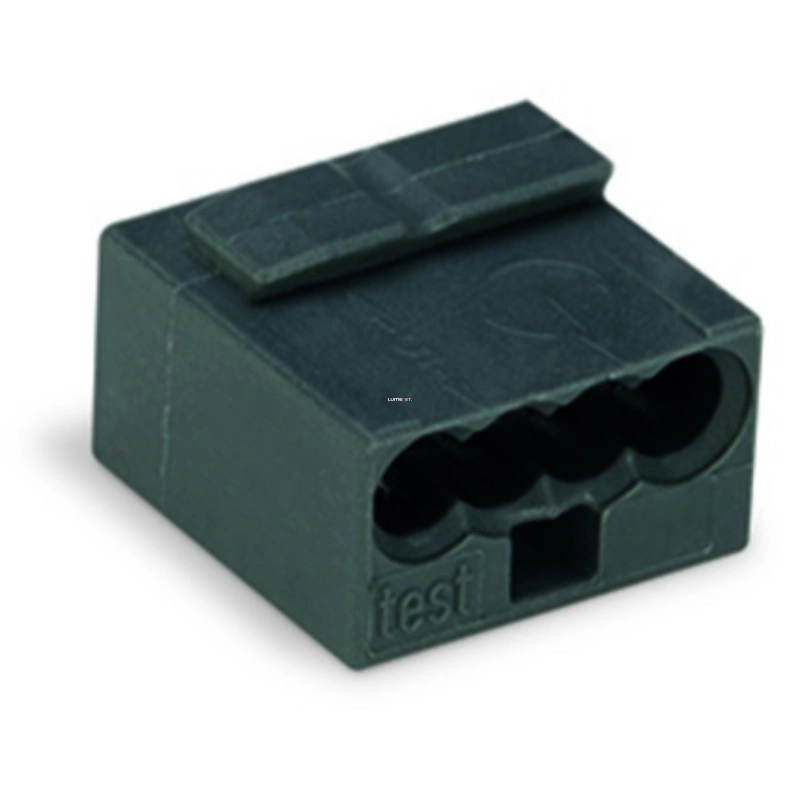

A Wago 243-204 négy tömör rézvezeték egy potenciálra kötésére szolgáló PUSHWIRE vezeték-összekötő. Sötétszürke házához világosszürke fedél tartozik; 0,6–0,8 mm vezetékátmérőt és 5–6 mm csupaszolási hosszt ad meg a gyártó. EN 60664 II/2 szerinti adata 100 V, 1,5 kV és 6 A.
Villamos és működési adatok
| EN 60664; II/2 névleges feszültség / impulzus / áram | 100 V / 1,5 kV / 6 A |
|---|---|
| EN 60664; III/3 és III/2 | Feszültség, impulzusfeszültség és áram: – |
Csatlakozás és vezetékfajták
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | PUSHWIRE® |
| Működtetés | Benyomható |
| Vezető anyaga | Réz |
| Vezetékfajta | Tömör; 22–20 AWG |
| Vezetékátmérő | 0,6–0,8 mm / 22–20 AWG |
| Külön megengedett vezetékátmérők | Ha minden vezeték azonos átmérőjű: 0,5 mm / 24 AWG vagy 1 mm / 18 AWG is használható. |
| Csupaszolási hossz | 5–6 mm |
| Huzalozási irány | Oldalsó bekötés |

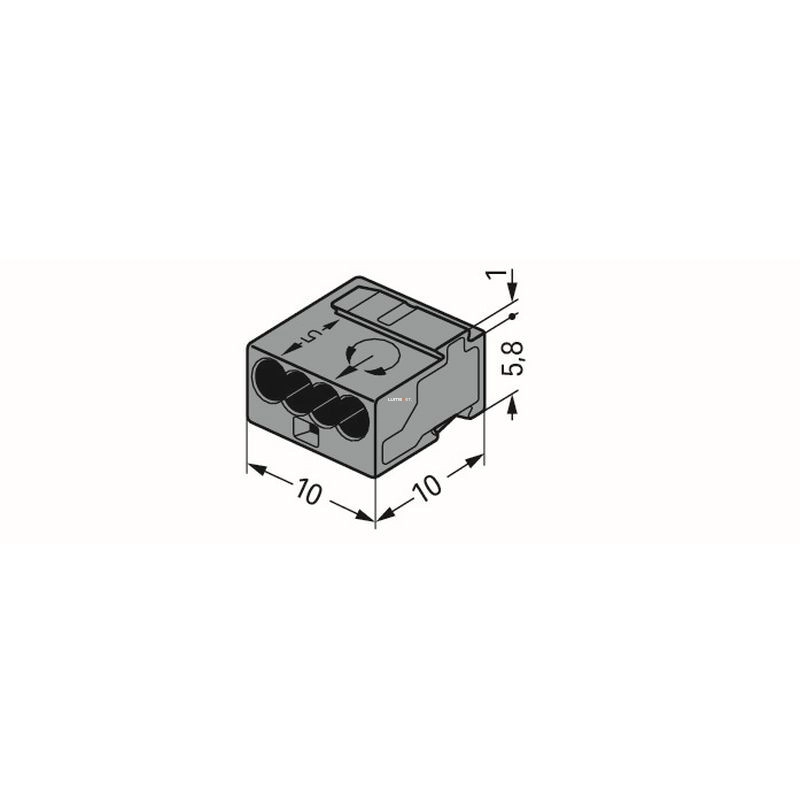

Méretek, anyagok és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 6,8 mm / 0,268 inch |
| Mélység | 10 mm / 0,394 inch |
| Szín | sötétszürke |
| Burkolat színe | világosszürke |
| Tűzterhelés | 0,011 MJ |
| Tömeg | 0,8 g |
| Maximális környezeti hőmérséklet | +60 °C |
| Folyamatos működési hőmérséklet | 105 °C |
Kezelési műveletek
| Szakértelem és rendeltetés | Kizárólag villanyszerelő használhatja, rendeltetésszerűen, a nemzeti előírások, szabványok, irányelvek és a termék műszaki előírásai szerint. |
|---|---|
| Feszültség és terhelés | Ne dolgozz feszültség vagy terhelés alatt. |
| Állapot és tartozékok | Sérült vagy szennyezett terméket ne használj; eredeti kiegészítőket használj. |
| Bekötési feltételek | Tartsd be a megengedett potenciálszámot, vezetéktípusokat, vezetékméreteket és csupaszolási hosszt. A vezetéket ütközésig told a kapocspontba. |
| Átadási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Előkészítés | A tömör rézvezetéket 5–6 mm hosszan csupaszítsd. |
| Bekötés | A csupaszított tömör vezetéket told ütközésig a kapocspontba. |
| Eltávolítás | Tartsd meg a vezetéket. A csatlakozót felváltva balra és jobbra forgatva, enyhén húzva távolítsd el a vezetékről. |
| Moduláris összeállítás | A moduláris csatlakozók kapocssávvá összeilleszthetők; a képsor közösített kapocssávot is bemutat. |
| Ellenőrzés | A vezetékbemenettel szemközti oldalon lévő vizsgálóportot használd. |
| Kommunikációs és riasztási rendszerek | VdS-alkalmazásnál a 243-as sorozat a megfelelően ellenőrzött kommunikációs és riasztási rendszer részeként használható. A VdS 2116 8.7. pontja szerinti kötésnek stabilnak és megbízhatónak kell lennie; a 2574-1440-4031 VDE vizsgálati jelentés a szigetelt PUSHWIRE csatlakozóra vonatkozó követelményeket dokumentálja. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60998 NTR NL 7812 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70048857 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60998 71-112493 |
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 18-HG1755093-PDA |
| LR | Lloyds Register EN 60998 LR22207029TA |
Opcionális kiegészítők
| 243-112 | Rögzítő-távtartó; 4 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
|---|---|
| 243-113 | Rögzítő-távtartó; 6 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Tömör rézvezetéket 0,6–0,8 mm átmérővel. Azonos átmérőjű vezetékek esetén külön megengedett a 0,5 mm vagy az 1 mm is.
Hány potenciált köt össze?
Egy potenciált, négy kapocsponttal.
Mekkora a csupaszolási hossz?
5–6 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Névleges áram
6 A
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
243-204
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
0,8 g/db
Cikkszám
4044918440585
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 243-204 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, sötétszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 243-204 |
| GTIN / EAN | 4044918440585 |
| Terméktípus | PUSHWIRE vezeték-összekötő |
Villamos és működési adatok
| EN 60664; II/2 névleges feszültség / impulzus / áram | 100 V / 1,5 kV / 6 A |
|---|---|
| EN 60664; III/3 és III/2 | Feszültség, impulzusfeszültség és áram: – |
Csatlakozás és vezetékfajták
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | PUSHWIRE® |
| Működtetés | Benyomható |
| Vezető anyaga | Réz |
| Vezetékfajta | Tömör; 22–20 AWG |
| Vezetékátmérő | 0,6–0,8 mm / 22–20 AWG |
| Külön megengedett vezetékátmérők | Ha minden vezeték azonos átmérőjű: 0,5 mm / 24 AWG vagy 1 mm / 18 AWG is használható. |
| Csupaszolási hossz | 5–6 mm |
| Huzalozási irány | Oldalsó bekötés |
Méretek, anyagok és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 6,8 mm / 0,268 inch |
| Mélység | 10 mm / 0,394 inch |
| Szín | sötétszürke |
| Burkolat színe | világosszürke |
| Tűzterhelés | 0,011 MJ |
| Tömeg | 0,8 g |
| Maximális környezeti hőmérséklet | +60 °C |
| Folyamatos működési hőmérséklet | 105 °C |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60998 NTR NL 7812 |
|---|---|
| CSA | DEKRA Certification B.V. C22.2 70048857 |
| KEMA/KEUR | DEKRA Certification B.V. EN 60998 71-112493 |
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 18-HG1755093-PDA |
| LR | Lloyds Register EN 60998 LR22207029TA |
Opcionális kiegészítők
| 243-112 | Rögzítő-távtartó; 4 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
|---|---|
| 243-113 | Rögzítő-távtartó; 6 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-04 |
| eCl@ss 9.0 | 27-14-11-04 |
| ETIM 9.0 | EC000446 |
| ETIM 8.0 | EC000446 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.09.21. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 243-204 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, sötétszürke használati útmutató
Kezelés
| Szakértelem és rendeltetés | Kizárólag villanyszerelő használhatja, rendeltetésszerűen, a nemzeti előírások, szabványok, irányelvek és a termék műszaki előírásai szerint. |
|---|---|
| Feszültség és terhelés | Ne dolgozz feszültség vagy terhelés alatt. |
| Állapot és tartozékok | Sérült vagy szennyezett terméket ne használj; eredeti kiegészítőket használj. |
| Bekötési feltételek | Tartsd be a megengedett potenciálszámot, vezetéktípusokat, vezetékméreteket és csupaszolási hosszt. A vezetéket ütközésig told a kapocspontba. |
| Átadási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
| Előkészítés | A tömör rézvezetéket 5–6 mm hosszan csupaszítsd. |
| Bekötés | A csupaszított tömör vezetéket told ütközésig a kapocspontba. |
| Eltávolítás | Tartsd meg a vezetéket. A csatlakozót felváltva balra és jobbra forgatva, enyhén húzva távolítsd el a vezetékről. |
| Moduláris összeállítás | A moduláris csatlakozók kapocssávvá összeilleszthetők; a képsor közösített kapocssávot is bemutat. |
| Ellenőrzés | A vezetékbemenettel szemközti oldalon lévő vizsgálóportot használd. |
| Kommunikációs és riasztási rendszerek | VdS-alkalmazásnál a 243-as sorozat a megfelelően ellenőrzött kommunikációs és riasztási rendszer részeként használható. A VdS 2116 8.7. pontja szerinti kötésnek stabilnak és megbízhatónak kell lennie; a 2574-1440-4031 VDE vizsgálati jelentés a szigetelt PUSHWIRE csatlakozóra vonatkozó követelményeket dokumentálja. |
Csatlakozási feltételek
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | PUSHWIRE® |
| Működtetés | Benyomható |
| Vezető anyaga | Réz |
| Vezetékfajta | Tömör; 22–20 AWG |
| Vezetékátmérő | 0,6–0,8 mm / 22–20 AWG |
| Külön megengedett vezetékátmérők | Ha minden vezeték azonos átmérőjű: 0,5 mm / 24 AWG vagy 1 mm / 18 AWG is használható. |
| Csupaszolási hossz | 5–6 mm |
| Huzalozási irány | Oldalsó bekötés |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
