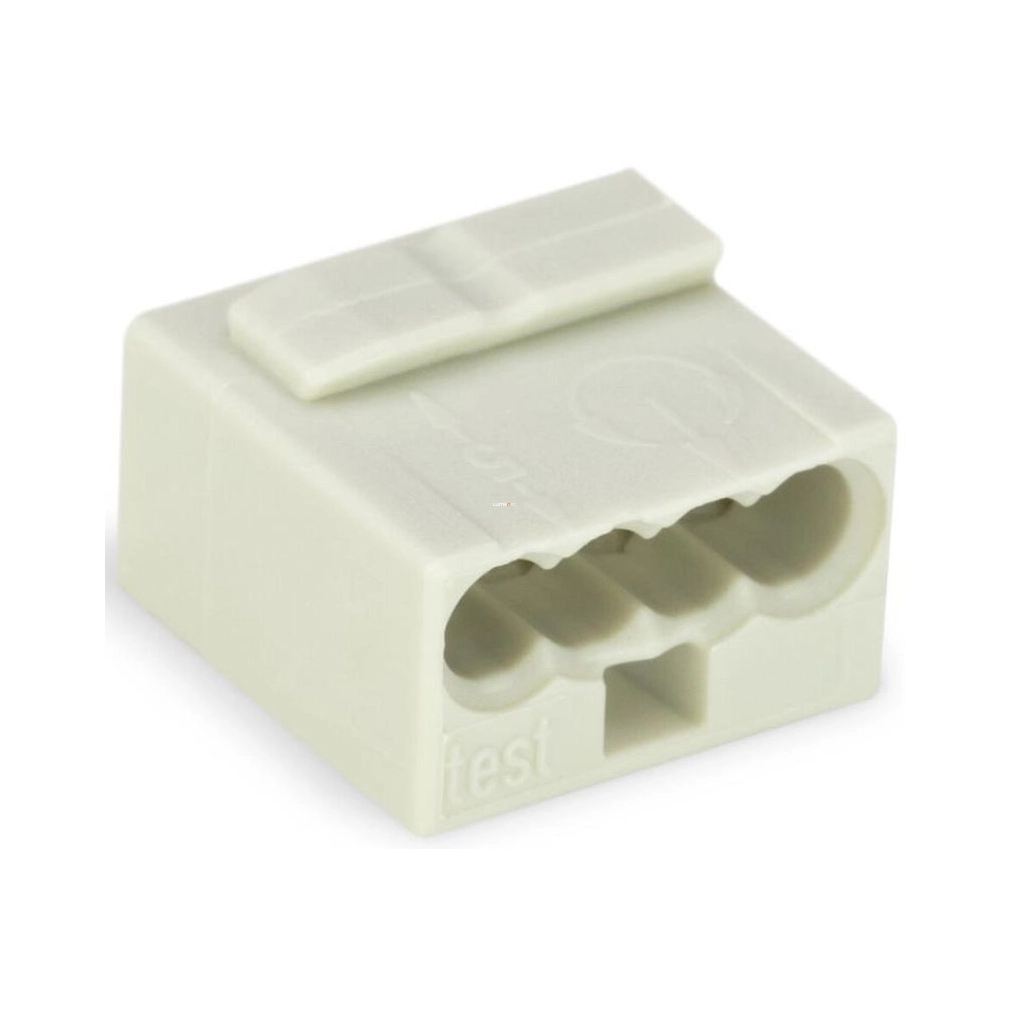

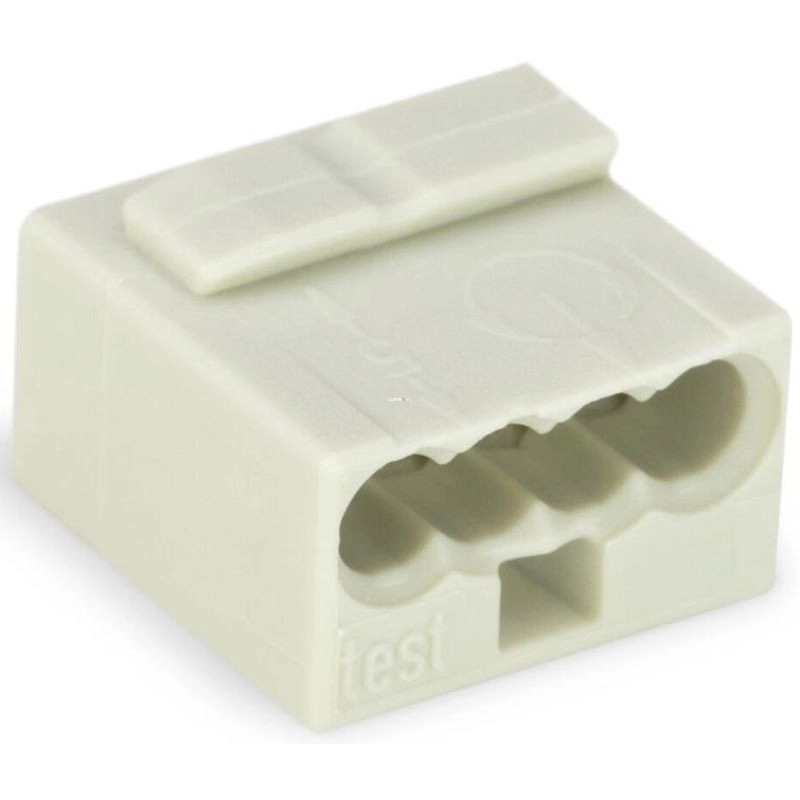

Wago 243-304 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, világosszürke
RRP:92 Ft/db
78 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
71 Ft/db
nettó 56 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
PUSH WIRE® vezetékösszekötő, 243-as sorozat, világosszürke A Wago 243-304 PUSH WIRE® vezetékösszekötő megkönnyíti a villamos szerelést. A Wago 243-as sorozatú, kötődobozokhoz készült MICRO PUSH WIRE® összekötői épületek kisfeszültségű villamos hálózataihoz használhatók. Csengők és kaputelefonok vezetékezésekor kompakt, helytakarékos kialakításuknak köszönhetően jól illeszkednek ezekhez a szerelési feladatokhoz. A vezetékek csatlakoztatásához 5–6 mm csupaszítási hossz szükséges. A névleges feszültség 100 V, a névleges áram legfeljebb 6 A. A termék 4 vezetékcsatlakozó hellyel és PUSH WIRE® csatlakozástechnikával rendelkezik. A PUSH WIRE® csatlakozás gyors és egyszerű módszer tömör vezetékek csatlakoztatására. A méretek (szélesség x magasság x mélység): 10 x 6,8 x 10 mm. PUSH WIRE® – a vezetők csatlakoztatásának legmegbízhatóbb módja Megfelelő megoldás minden vezetékezési feladathoz Működtetés a vezető bedugásával Szerelésre kész, azonnal használható
A Wago 243-304 világosszürke négypontos MICRO PUSH WIRE összekötő tömör rézvezetékhez,egy potenciállal és világosszürke fedéllel.
Műszaki jellemzők
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 6,8 mm / 0,268 inch |
| Mélység | 10 mm / 0,394 inch |
| Szín | világosszürke |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 0,8 g |
| Folyamatos működési hőmérséklet | 105 °C |
| Burkolat színe | világosszürke |
| Környezeti hőmérséklet (működés közben) | +60 °C |
| Összes csatlakozási pont száma | 4 |
| Összes potenciál száma | 1 |
| Csatlakozástechnika | PUSH WIRE® |
| Beavatkozó típusa | Benyomható |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 22 … 20 AWG |
| Vezetékátmérő | 0,6 … 0,8 mm / 22 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Huzalozási irány | Oldalsó bekötés |
| EN60664;II/2 | 100 V;1,5 kV;6 A |

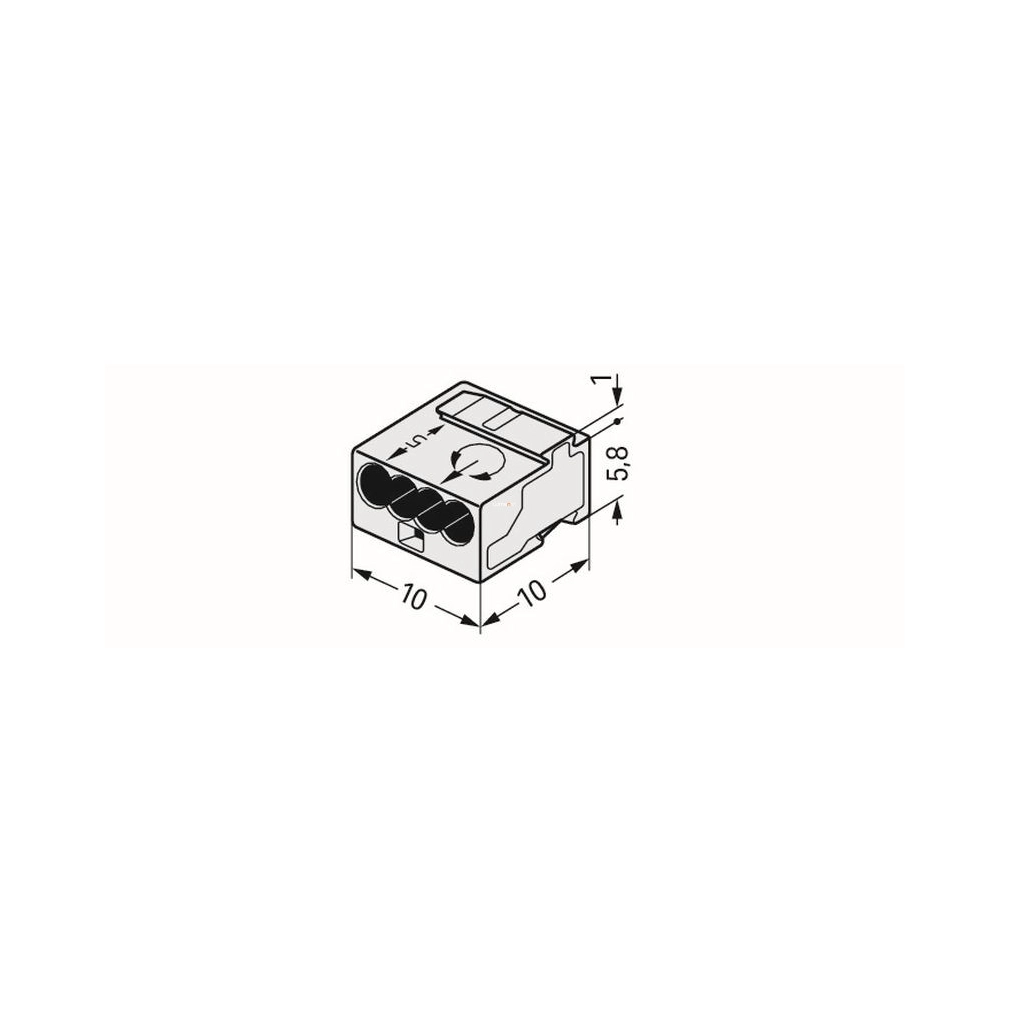

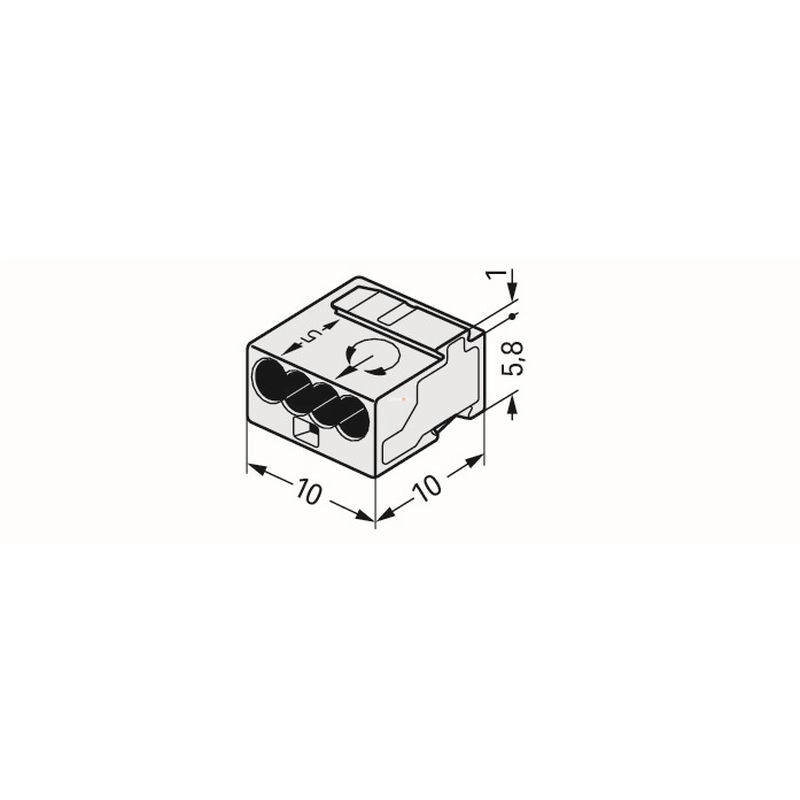

| Rajzi kiegészítő méretek | 5,8 mm;1 mm; a teljes magasság6,8 mm |
| CCA | DEKRA;EN60998;NTR NL7812 |
| CSA | DEKRA;C22.2;70048857 |
| KEMA/KEUR | DEKRA;EN60998;71-112493 |
| LR | EN60998;LR22207029TA |
| UR | UL1059;E45172 |
| ABS | 18-HG1755093-PDA |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
Alkalmazási feltételek
| Képesítés | Kizárólag villanyszerelők használhatják. |
|---|---|
| Feszültség | Feszültség vagy terhelés alatt dolgozni tilos. |
| Használat | Csak rendeltetésszerűen; a nemzeti előírások,szabványok,irányelvek és műszaki adatok betartásával. |
| Potenciálok | Tartsd be a megengedett potenciálszámot. |
| Állapot | Sérült vagy szennyezett terméket ne használj. |
| Vezeték | Tartsd be a vezetéktípusra,méretre és csupaszolásra megadott feltételeket; ütközésig helyezd be. |
| Tartozékok | Kizárólag eredeti tartozékokkal; csak beüzemelési útmutatóval együtt árusítható. |
| Hőmérséklet | Legfeljebb60 °C működési környezeti hőmérséklet. A külön megadott folyamatos működési hőmérséklet105 °C; ez nem írja felül a környezeti korlátot. |
| VdS | Nincs általános VdS-jóváhagyás a PUSH WIRE összekötőkre. A rendszer többi elemével együtt kell vizsgálni;VdS2116 8.7 követelményei,2574-1440-4031 VDE-vizsgálati jelentés. |
| Azonos átmérő használata | 0,5 mm (24 AWG) vagy1 mm (18 AWG) is használható, ha azonos átmérőjű vezetékeket csatlakoztatsz. Ez külön feltétel a0,6–0,8 mm általános tartományhoz. |
Kapcsolódó tartozékok
| 210-332/575-103 | Jelölőszalagok; A4-es papíron; jelölt; 1-12 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
|---|---|
| 243-112 | Rögzítő-távtartó; 4 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
| 243-113 | Rögzítő-távtartó; 6 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mi a pontos cikkszám?
243-304.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Névleges áram
6 A
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
243-304
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
7,6 g/db
Cikkszám
4044918440691
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 243-304 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 243-304 |
| GTIN / EAN | 4044918440691 |
| Terméktípus | MICRO PUSH WIRE vezetékösszekötő |
Műszaki adatok
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 6,8 mm / 0,268 inch |
| Mélység | 10 mm / 0,394 inch |
| Szín | világosszürke |
| Tűzterhelés | 0,012 MJ |
| Tömeg | 0,8 g |
| Folyamatos működési hőmérséklet | 105 °C |
| Burkolat színe | világosszürke |
| Környezeti hőmérséklet (működés közben) | +60 °C |
| Összes csatlakozási pont száma | 4 |
| Összes potenciál száma | 1 |
| Csatlakozástechnika | PUSH WIRE® |
| Beavatkozó típusa | Benyomható |
| Csatlakoztatható vezetékek anyagai | Réz |
| Tömör vezeték | 22 … 20 AWG |
| Vezetékátmérő | 0,6 … 0,8 mm / 22 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Huzalozási irány | Oldalsó bekötés |
| EN60664;II/2 | 100 V;1,5 kV;6 A |
| Rajzi kiegészítő méretek | 5,8 mm;1 mm; a teljes magasság6,8 mm |
| CCA | DEKRA;EN60998;NTR NL7812 |
| CSA | DEKRA;C22.2;70048857 |
| KEMA/KEUR | DEKRA;EN60998;71-112493 |
| LR | EN60998;LR22207029TA |
| UR | UL1059;E45172 |
| ABS | 18-HG1755093-PDA |
| Nyilatkozatok | WAGO EU- és UK-megfelelőségi nyilatkozat |
Alkalmazás és feltételek
| Képesítés | Kizárólag villanyszerelők használhatják. |
|---|---|
| Feszültség | Feszültség vagy terhelés alatt dolgozni tilos. |
| Használat | Csak rendeltetésszerűen; a nemzeti előírások,szabványok,irányelvek és műszaki adatok betartásával. |
| Potenciálok | Tartsd be a megengedett potenciálszámot. |
| Állapot | Sérült vagy szennyezett terméket ne használj. |
| Vezeték | Tartsd be a vezetéktípusra,méretre és csupaszolásra megadott feltételeket; ütközésig helyezd be. |
| Tartozékok | Kizárólag eredeti tartozékokkal; csak beüzemelési útmutatóval együtt árusítható. |
| Hőmérséklet | Legfeljebb60 °C működési környezeti hőmérséklet. A külön megadott folyamatos működési hőmérséklet105 °C; ez nem írja felül a környezeti korlátot. |
| VdS | Nincs általános VdS-jóváhagyás a PUSH WIRE összekötőkre. A rendszer többi elemével együtt kell vizsgálni;VdS2116 8.7 követelményei,2574-1440-4031 VDE-vizsgálati jelentés. |
| Azonos átmérő használata | 0,5 mm (24 AWG) vagy1 mm (18 AWG) is használható, ha azonos átmérőjű vezetékeket csatlakoztatsz. Ez külön feltétel a0,6–0,8 mm általános tartományhoz. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-04 |
| eCl@ss 9.0 | 27-14-11-04 |
| ETIM 9.0 | EC000446 |
| ETIM 8.0 | EC000446 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó tartozékok
| 210-332/575-103 | Jelölőszalagok; A4-es papíron; jelölt; 1-12 (160x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
|---|---|
| 243-112 | Rögzítő-távtartó; 4 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
| 243-113 | Rögzítő-távtartó; 6 csatlakozónak; 243 széria; kalapsínre/csavaros szereléshez; narancssárga |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.06.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 243-304 MICRO PUSH WIRE® vezetékösszekötő, 4 vezetékhez, tömör vezetőknek, max. 0,8 mm átmérő, világosszürke fedél, max. 60 °C, világosszürke használati útmutató
Használat
1
Csupaszold a tömör vezetéket5–6 mm hosszon.
2
Ütközésig nyomd a csupaszolt vezetéket a kapocspontba.
3
Eltávolításhoz fogd meg a vezetéket, felváltva csavard jobbra-balra, közben enyhén húzd kifelé a csatlakozót.
4
Vizsgálathoz használd a bekötési ponttal szembeni vizsgálónyílást.
Feltételek
| Képesítés | Kizárólag villanyszerelők használhatják. |
|---|---|
| Feszültség | Feszültség vagy terhelés alatt dolgozni tilos. |
| Használat | Csak rendeltetésszerűen; a nemzeti előírások,szabványok,irányelvek és műszaki adatok betartásával. |
| Potenciálok | Tartsd be a megengedett potenciálszámot. |
| Állapot | Sérült vagy szennyezett terméket ne használj. |
| Vezeték | Tartsd be a vezetéktípusra,méretre és csupaszolásra megadott feltételeket; ütközésig helyezd be. |
| Tartozékok | Kizárólag eredeti tartozékokkal; csak beüzemelési útmutatóval együtt árusítható. |
| Hőmérséklet | Legfeljebb60 °C működési környezeti hőmérséklet. A külön megadott folyamatos működési hőmérséklet105 °C; ez nem írja felül a környezeti korlátot. |
| VdS | Nincs általános VdS-jóváhagyás a PUSH WIRE összekötőkre. A rendszer többi elemével együtt kell vizsgálni;VdS2116 8.7 követelményei,2574-1440-4031 VDE-vizsgálati jelentés. |
| Azonos átmérő használata | 0,5 mm (24 AWG) vagy1 mm (18 AWG) is használható, ha azonos átmérőjű vezetékeket csatlakoztatsz. Ez külön feltétel a0,6–0,8 mm általános tartományhoz. |
