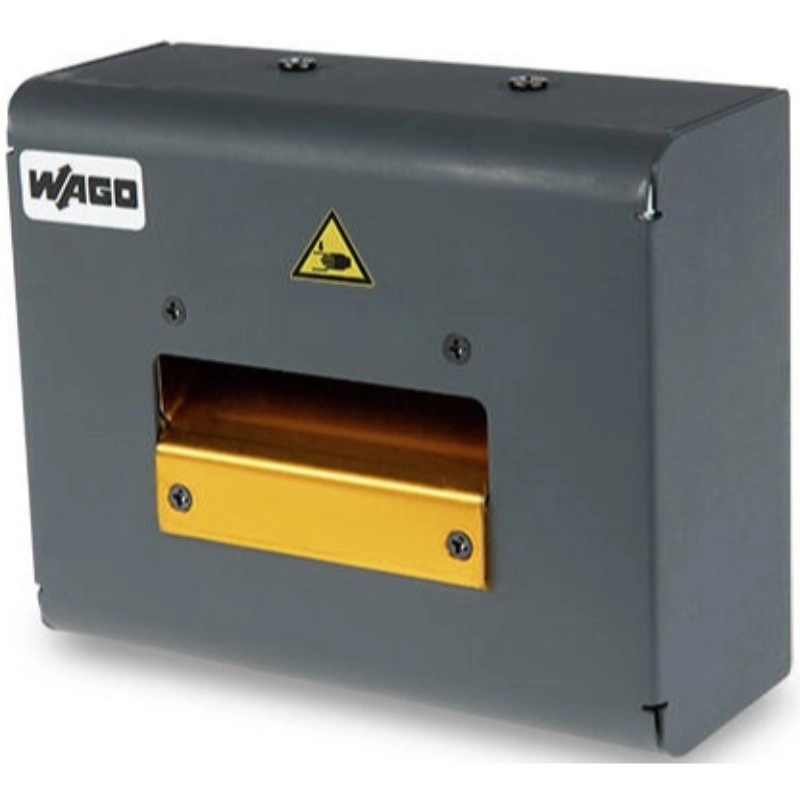

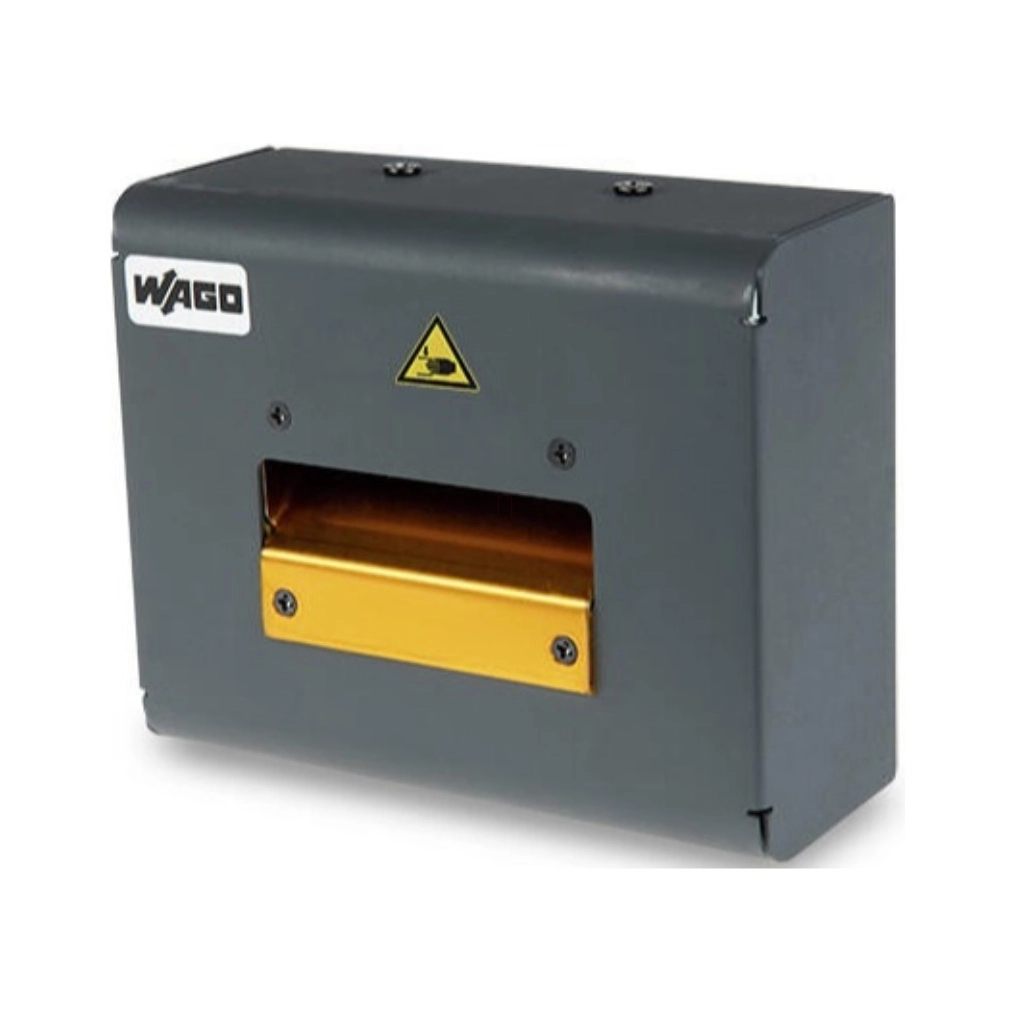

Wago 258-5030 vágóegység Smart Printerhez, jelölőszalagokhoz, berendezés-, vezeték- és kábeljelölőkhöz, tartós és nagy pontosságú kivitel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Wago 258-5030 Smart Printer vágóegység jóváhagyott jelölőszalagok, berendezésjelölők, vezeték- és kábeljelölők vágására készült. A megengedett anyagszélesség legfeljebb 46 mm, az anyagvastagság legfeljebb 250 μm. A használható jelölőanyagot a pontos cikkszám alapján ellenőrizd.
Műszaki és környezeti adatok
| Alkalmazható készülék | Smart Printer termotranszfer nyomtató |
|---|---|
| Hardver gyártási időpontja | 2014. augusztustól; 0814 jelölés |
| Nyomtatómeghajtó | 7.4.2 verzió |
| WAGO nyomtatóbeállítások | 2.4.0.0 verzió vagy újabb |
| Jelölőanyag szélessége legfeljebb | 46 mm |
| Jelölőanyag vastagsága legfeljebb | 250 μm |
| Névleges tápfeszültség | 24 V DC |
| Vágási hossz | 30–1000 mm / 1,18–39,37 inch |
| Működési hőmérséklet | 32–104 °F |
| Tárolási hőmérséklet | 14–140 °F |
| Páratartalom működéskor | 20–85%, kondenzáció nélkül |
| Páratartalom szállításkor/tároláskor | 10–90%, kondenzáció nélkül |
| Magasság | 107 mm |
| Szélesség | 60 mm |
| Mélység | 131 mm |
Jóváhagyott vágható jelölőanyagok
| Jelölőszalag | 2009-110; 709-177; 709-178 |
|---|---|
| Öntapadó jelölőszalag | 210-702 |
| Kábelkötegelő-jelölő | 211-835 … -836; 211-836/000-002 |
| Önlamináló címke | 211-855 … -857 |
| Felfűzhető vezetékjelölő | 211-861 … -863 |
| Típusjelölő címke | 210-801 … -804; 210-812 |
| Folyamatos jelölő | 210-831 … -834 |
| Áramkörazonosító címke | 210-813 |
Kezelési műveletek
| Biztonság | A vágó beszerelése előtt válaszd le a nyomtató tápellátását. Az ujjaidat és tárgyakat ne helyezd a címkekimenetbe; becsípődésveszély áll fenn. Csak a WAGO által jóváhagyott jelölőanyagot vágj. |
|---|---|
| Előlap levétele | Nyisd fel a nyomtató mechanikáját és burkolatát a biztos reteszelésig. Kis csavarhúzóval a kék burkolat és az orsófelület közötti résben, enyhe lefelé nyomással és emeléssel vedd le az előlapot. |
| Vágó csatlakoztatása | A helyes tájolást ellenőrizve dugd a vágó csatlakozóját a nyomtató áramköri lapjának megfelelő csatlakozójába. Emeld fel a vágót, és illeszd rögzítőfüleit a vezetőhornyokba, majd engedd a tartólemezre. |
| Anyagvezetés | Vezesd át a jelölőanyagot a vágón, majd zárd be a nyomtatót. |
| Vágó aktiválása | A WAGO Printer-Settings programban válaszd ki a könyvtárat, a jóváhagyott jelölőanyagot, majd annak fogaskerék ikonját. Kapcsold be a Cutter active opciót. Az Overrun (mm) az anyag előtolását adja a késhez; csak jóváhagyott anyagnál érhető el, 0,1 mm-es lépésekben állítsd, legfeljebb 38 mm-ig. Save, majd Close után végezz több próbanyomtatást a korrekció beállításához. |
| Címkekimenet ellenőrzése | Minden nyomtatási feladat előtt és után ellenőrizd a címkekimenetet. A maradék címkedarabokat sörteecsettel, fa spatulával vagy hasonló eszközzel távolítsd el; ügyelj, hogy a bevonat ne sérüljön. A rövid címkék elektrosztatikusan a felületre tapadhatnak. |
| Távoli nyomtatás | Ha a nyomtató és a kezelőszoftver eltérő helyiségben van, minden nyomtatási feladat után ellenőrizd a nyomtató hibajelzéseit. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora jelölőanyagot vághat?
Legfeljebb 46 mm széles és 250 μm vastag, WAGO által jóváhagyott anyagot.
Mekkora a vágási hossz?
30–1000 mm.
Mit kell ellenőrizni nyomtatáskor?
Minden feladat előtt és után a címkekimenetet; eltérő helyiségből vezérelt nyomtatónál a hibajelzéseket is.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 258-5030 vágóegység Smart Printerhez, jelölőszalagokhoz, berendezés-, vezeték- és kábeljelölőkhöz, tartós és nagy pontosságú kivitel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 258-5030 |
| GTIN / EAN | 4055143479899 |
| Terméktípus | Smart Printer vágóegység |
Műszaki és környezeti adatok
| Alkalmazható készülék | Smart Printer termotranszfer nyomtató |
|---|---|
| Hardver gyártási időpontja | 2014. augusztustól; 0814 jelölés |
| Nyomtatómeghajtó | 7.4.2 verzió |
| WAGO nyomtatóbeállítások | 2.4.0.0 verzió vagy újabb |
| Jelölőanyag szélessége legfeljebb | 46 mm |
| Jelölőanyag vastagsága legfeljebb | 250 μm |
| Névleges tápfeszültség | 24 V DC |
| Vágási hossz | 30–1000 mm / 1,18–39,37 inch |
| Működési hőmérséklet | 32–104 °F |
| Tárolási hőmérséklet | 14–140 °F |
| Páratartalom működéskor | 20–85%, kondenzáció nélkül |
| Páratartalom szállításkor/tároláskor | 10–90%, kondenzáció nélkül |
| Magasság | 107 mm |
| Szélesség | 60 mm |
| Mélység | 131 mm |
Jóváhagyott vágható jelölőanyagok
| Jelölőszalag | 2009-110; 709-177; 709-178 |
|---|---|
| Öntapadó jelölőszalag | 210-702 |
| Kábelkötegelő-jelölő | 211-835 … -836; 211-836/000-002 |
| Önlamináló címke | 211-855 … -857 |
| Felfűzhető vezetékjelölő | 211-861 … -863 |
| Típusjelölő címke | 210-801 … -804; 210-812 |
| Folyamatos jelölő | 210-831 … -834 |
| Áramkörazonosító címke | 210-813 |
Származás és besorolás
| Származási ország | JP |
|---|---|
| Vámtarifaszám | 84439990000 |
Termékbesorolások
| UNSPSC | 44103116 |
|---|---|
| ETIM 9.0 | EC001675 |
| ETIM 10.0 | EC001675 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 258-5030 vágóegység Smart Printerhez, jelölőszalagokhoz, berendezés-, vezeték- és kábeljelölőkhöz, tartós és nagy pontosságú kivitel használati útmutató
Kezelés
| Biztonság | A vágó beszerelése előtt válaszd le a nyomtató tápellátását. Az ujjaidat és tárgyakat ne helyezd a címkekimenetbe; becsípődésveszély áll fenn. Csak a WAGO által jóváhagyott jelölőanyagot vágj. |
|---|---|
| Előlap levétele | Nyisd fel a nyomtató mechanikáját és burkolatát a biztos reteszelésig. Kis csavarhúzóval a kék burkolat és az orsófelület közötti résben, enyhe lefelé nyomással és emeléssel vedd le az előlapot. |
| Vágó csatlakoztatása | A helyes tájolást ellenőrizve dugd a vágó csatlakozóját a nyomtató áramköri lapjának megfelelő csatlakozójába. Emeld fel a vágót, és illeszd rögzítőfüleit a vezetőhornyokba, majd engedd a tartólemezre. |
| Anyagvezetés | Vezesd át a jelölőanyagot a vágón, majd zárd be a nyomtatót. |
| Vágó aktiválása | A WAGO Printer-Settings programban válaszd ki a könyvtárat, a jóváhagyott jelölőanyagot, majd annak fogaskerék ikonját. Kapcsold be a Cutter active opciót. Az Overrun (mm) az anyag előtolását adja a késhez; csak jóváhagyott anyagnál érhető el, 0,1 mm-es lépésekben állítsd, legfeljebb 38 mm-ig. Save, majd Close után végezz több próbanyomtatást a korrekció beállításához. |
| Címkekimenet ellenőrzése | Minden nyomtatási feladat előtt és után ellenőrizd a címkekimenetet. A maradék címkedarabokat sörteecsettel, fa spatulával vagy hasonló eszközzel távolítsd el; ügyelj, hogy a bevonat ne sérüljön. A rövid címkék elektrosztatikusan a felületre tapadhatnak. |
| Távoli nyomtatás | Ha a nyomtató és a kezelőszoftver eltérő helyiségben van, minden nyomtatási feladat után ellenőrizd a nyomtató hibajelzéseit. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
