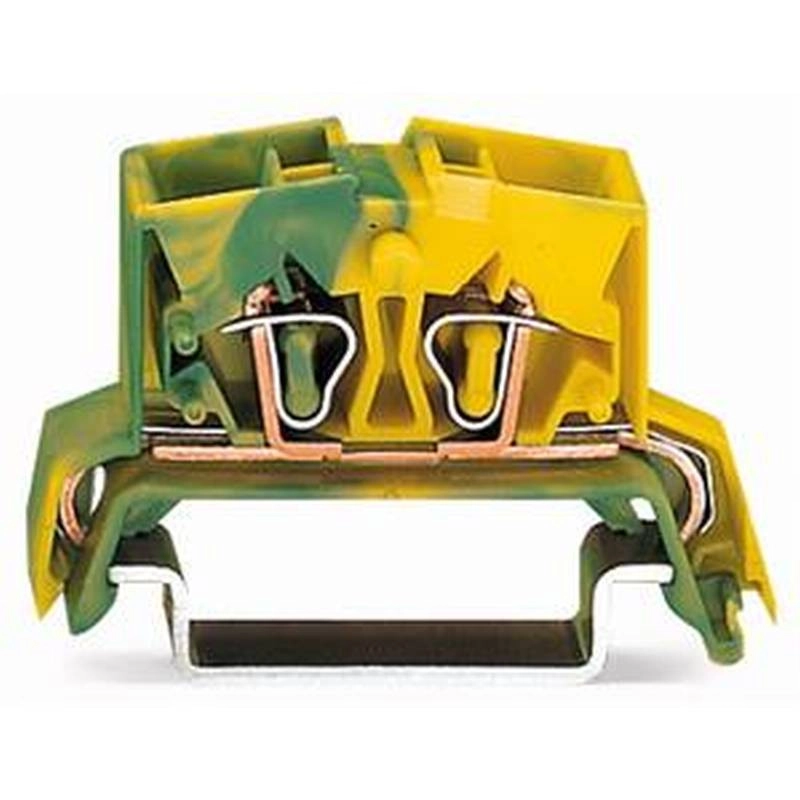

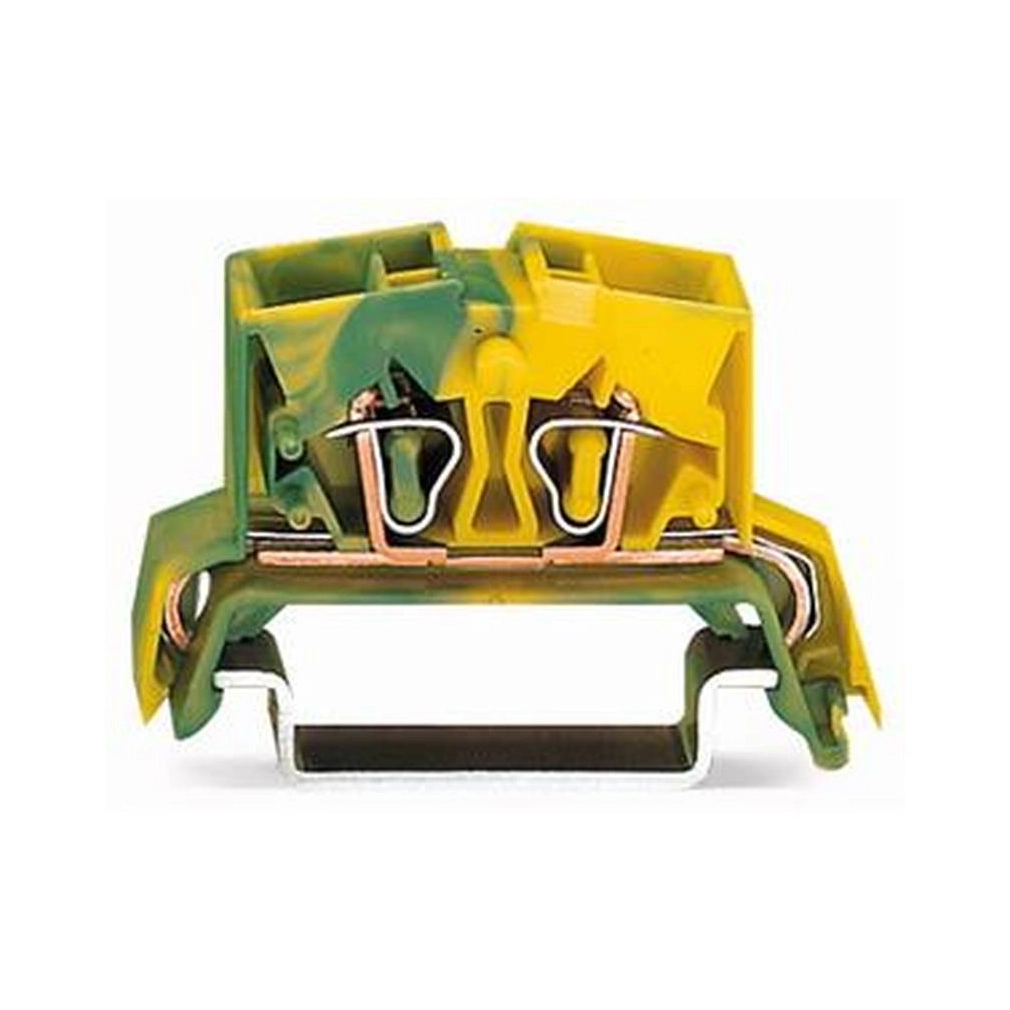

Wago 264-737 4 vezetékes Mini sínre rögzíthető földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:1 259 Ft/db
978 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
911 Ft/db
nettó 717 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Földelősorkapocs, 264-es sorozat, CAGE CLAMP®. A Wago 264-737 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². CAGE CLAMP®: ipari szabvány a csatlakozástechnikában. A sínre szerelhető mini sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Szerelésre kész, azonnal használható.
A Wago 264-737 zöld-sárga négyvezetékes földelősorkapocs, 2,5 mm² névleges keresztmetszettel és működtetőszerszámmal kezelhető CAGE CLAMP® csatlakozással. Csupaszolási hossza 8–9 mm. DIN 35 sínhez való kivitel.
Villamos adatok és feltételeik
| Vizsgálócsatlakozások hatóköre | A vizsgálócsatlakozások külön határértékei nem a földelősorkapocs névleges terhelési adatai. |
|---|
Vezetékcsatlakozás
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| 12 AWG megjegyzés | THHN, THWN |
Méretek, rögzítés, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 46,5 mm / 1,831 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Mélység | a DIN kalapsín felső részétől 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 8,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín a saját megnevezésben | DIN 35 × 15 és DIN 35 × 7,5 mm |
| Méretábra vízszintes mérete | 46,5 mm / 1,83 inch |
| Méretábra függőleges mérete | 24,5 mm / 0,96 inch |
| Kapcsolási vázlat | Négy csatlakozási végpont közös potenciálon, földelési kapcsolattal. |
Kezelési műveletek
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Fésűs közösítés | A fésűs áthidalót helyezd be a bemutatott közösítési pontokba. |
| Jelölés | Mini WSB Quick jelölőrendszerrel jelöld a sorkapcsot. |
Külön vizsgálati módok
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség. A vizsgálólábak nincsenek védve a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram; legfeljebb 400 V vizsgálófeszültség. A CAGE CLAMP a vizsgálóérintkezőket egyesével rögzíti. |
Alkalmazási feltételek
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
|---|---|
| Kombinálható kialakítások | Két- és négyvezetékes sorkapcsok kombinálása szerepel az alkalmazási példában. |
| T-jelölő címke | A 209-290 T-jelölő címkével is jelölheted a sorkapcsot. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7077 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 19-HG1869868-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/F0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register IEC 60998 LR22173030TA |
Szükséges kiegészítők
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm²; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2- utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2 irányú; fehér |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen vezetőanyaghoz használható?
Rézvezetőkhöz.
Milyen rögzítése van?
DIN 35 kalapsín.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
DIN 35 kalapsín, Középső jelölés
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
264-737
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
8,86 g/db
Cikkszám
4044918451956
Vélemények (0)
Vásárlói vélemények
termék értékelése

Hasonló ajánlataink
Wago 264-737 4 vezetékes Mini sínre rögzíthető földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 264-737 |
| GTIN / EAN | 4044918451956 |
| Terméktípus | Négyvezetékes földelősorkapocs |
Villamos adatok és feltételeik
| Vizsgálócsatlakozások hatóköre | A vizsgálócsatlakozások külön határértékei nem a földelősorkapocs névleges terhelési adatai. |
|---|
Vezetékcsatlakozás
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 1 |
| Szintek száma | 1 |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám; nyomógomb nélkül |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| 12 AWG megjegyzés | THHN, THWN |
Méretek, rögzítés, anyag és környezet
| Szélesség | 10 mm / 0,394 inch |
|---|---|
| Magasság | 46,5 mm / 1,831 inch |
| Mélység a DIN kalapsín felső részétől | 24,5 mm / 0,965 inch |
| Mélység | a DIN kalapsín felső részétől 24,5 mm / 0,965 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,118 MJ |
| Tömeg | 8,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín a saját megnevezésben | DIN 35 × 15 és DIN 35 × 7,5 mm |
| Méretábra vízszintes mérete | 46,5 mm / 1,83 inch |
| Méretábra függőleges mérete | 24,5 mm / 0,96 inch |
| Kapcsolási vázlat | Négy csatlakozási végpont közös potenciálon, földelési kapcsolattal. |
Kezelési műveletek
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Fésűs közösítés | A fésűs áthidalót helyezd be a bemutatott közösítési pontokba. |
| Jelölés | Mini WSB Quick jelölőrendszerrel jelöld a sorkapcsot. |
Külön vizsgálati módok
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség. A vizsgálólábak nincsenek védve a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram; legfeljebb 400 V vizsgálófeszültség. A CAGE CLAMP a vizsgálóérintkezőket egyesével rögzíti. |
Alkalmazási feltételek
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
|---|---|
| Kombinálható kialakítások | Két- és négyvezetékes sorkapcsok kombinálása szerepel az alkalmazási példában. |
| T-jelölő címke | A 209-290 T-jelölő címkével is jelölheted a sorkapcsot. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V. EN 60947 NTR NL-7077 |
|---|---|
| UR | Underwriters Laboratories Inc. UL 1059 E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 19-HG1869868-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/F0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
| LR | Lloyds Register IEC 60998 LR22173030TA |
Szükséges kiegészítők
Opcionális kiegészítők
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
|---|---|
| 264-402 | Áthidaló; vezetékbevezetéshez; 2 irányú; szigetelt; szürke |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-139 | Aljzat banándugóhoz; rögzítőeszköz nélkül; moduláris; 4 vezetékes sorkapocshoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 216-131 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-201 | Érvéghüvely; hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm²; szigetelt; ónozott kivitel; szürke |
| 216-102 | Érvéghüvely; hüvely 0,75 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 216-205 | Érvéghüvely; hüvely 2,08 mm² / AWG 14; szigetelt; ónozott kivitel; sárga |
| 216-106 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-206 | Érvéghüvely; hüvely 2,5 mm² / AWG 14; szigetelt; ónozott kivitel; kék |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 209-130 | Működtetőszerszám; szigetelőanyagból készült; 1 irányú; 264 sorozathoz (1-/2- utas), 280,281 sorozathoz (akár 3-utas); természetes |
| 280-432 | Működtetőszerszám; szigetelőanyagból készült; 2 irányú; fehér |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 709-153 | Burkolat; Típus 1; megfelelő burkolattartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolattartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880-as sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270-es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 9 (alvázra szerelhető szabványos sorkapcsok) |
Termékbesorolások
| eCl@ss 10.0 | 27-14-11-41 |
|---|---|
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 8.0 | EC000901 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.02.20. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 264-737 4 vezetékes Mini sínre rögzíthető földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és csupaszolás
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| 12 AWG megjegyzés | THHN, THWN |
Szerelés és vezetékcsatlakozás
| Fordított beszerelés elleni kialakítás | A gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Sorkapocssáv szétválasztása | Válaszd szét a sorkapocssávot, majd az egyes sorkapcsokat csúsztasd el oldalirányban. |
| Eltávolítás DIN-sínről | A működtetőkarral távolítsd el a sorkapcsot a DIN-sínről. |
| Vezeték behelyezése | Működtetőszerszámmal nyisd a CAGE CLAMP kapocspontot, majd helyezd be a vezetéket. |
| Fésűs közösítés | A fésűs áthidalót helyezd be a bemutatott közösítési pontokba. |
| Jelölés | Mini WSB Quick jelölőrendszerrel jelöld a sorkapcsot. |
Két külön vizsgálati mód és határértékeik
| A CAGE CLAMP rugó érintésével végzett vizsgálat | Legfeljebb 0,5 A és 48 V vizsgálófeszültség. A vizsgálólábak nincsenek védve a véletlen érintkezés ellen. |
|---|---|
| Vizsgálat az áramvezető sínen, CAGE CLAMP csatlakozással | Legfeljebb 6 A névleges áram; legfeljebb 400 V vizsgálófeszültség. A CAGE CLAMP a vizsgálóérintkezőket egyesével rögzíti. |
Alkalmazási feltételek és jelölés
| Csoportok elválasztása | A csoportokat elválasztólapokkal válaszd külön. |
|---|---|
| Kombinálható kialakítások | Két- és négyvezetékes sorkapcsok kombinálása szerepel az alkalmazási példában. |
| T-jelölő címke | A 209-290 T-jelölő címkével is jelölheted a sorkapcsot. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
