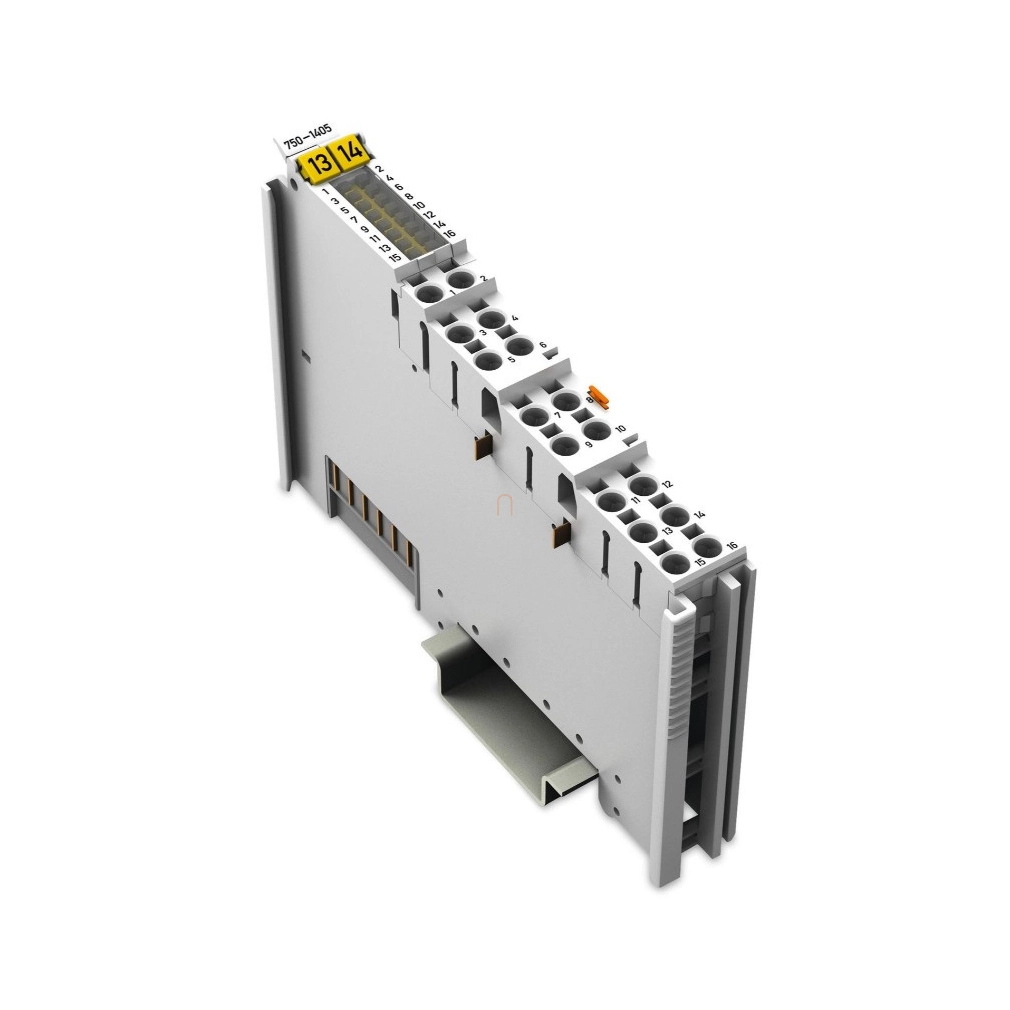

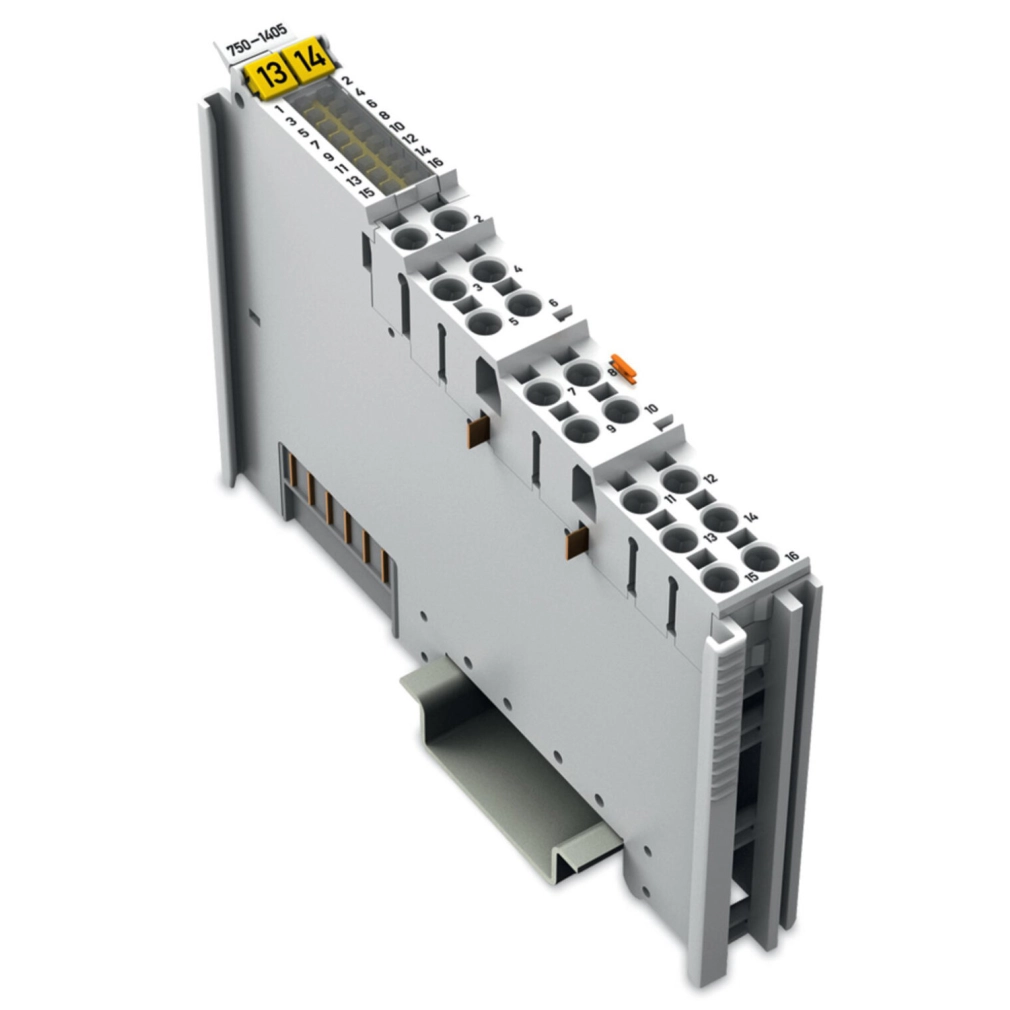

Wago 750-1405 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, Push-in CAGE CLAMP
RRP:83 316 Ft
82 483 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
71 839 Ft
nettó 56 566 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális bemeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket fogad a terepi eszközöktől (pl. szenzorok, enkóderek, kapcsolók és közelítés érzékelők). A modul Push-in CAGE CLAMP® csatlakozás technikával rendelkezik, amely lehetővé teszi tömör vezetékek csatlakoztatását az egységbe történő egyszerű benyomással. Mindegyik modulnak van egy zajcsökkentő RC-szűrője, amelynek az időállandója 3,0 ms. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak. Egy 2,5 mm-es pengével rendelkező működtető szerszám (210-719) szükséges a Push-in CAGE CLAMP® csatlakozás oldásához.
A Wago 750-1405 16 pozitív logikájú, 24 V DC digitális bemenetet fogad, mindössze 12 mm szélességben. A 3 ms időállandójú RC-szűrő a bemeneti jelek zajcsökkentését szolgálja; minden csatorna állapotát külön zöld LED mutatja. A tömör vezetékek Push-in CAGE CLAMP kapocspontba egyszerűen benyomhatók. A rendszer- és terepi szint elektromosan leválasztott.
Villamos és jeltechnikai adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő időállandója | 3 ms |
| Bemeneti áram csatornánként, 0 jel | Jellemzően 0,6 mA |
| Bemeneti áram csatornánként, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással |
| Rendszer/terep szigetelése | 500 V |
| Állapotjelzés | 16 zöld LED; DI1…DI16 egyedi állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
Csatlakozás és kialakítás
| Bemeneti csatlakozások | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Tömör vezeték csatlakoztatása | Egyszerű benyomással |
| Csatlakozás oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozéktáblázatban 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,996 MJ |
| Tömeg | 47 g |
| Megfelelőségi jelölés | CE |
Alkalmazási és kapcsolási feltételek

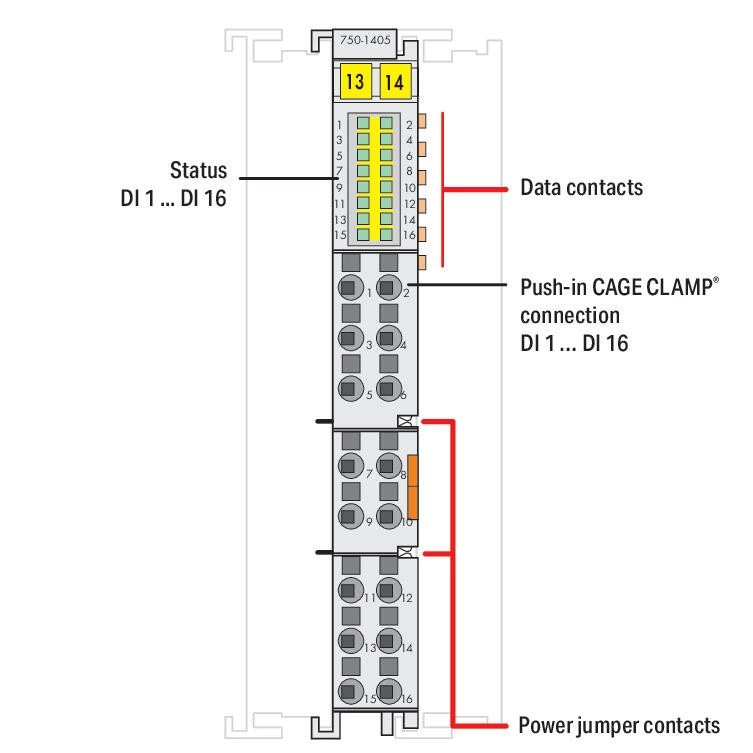

| Alkalmazás | Bináris jelek fogadása terepi szenzoroktól, enkóderektől, kapcsolóktól és közelítésérzékelőktől. |
|---|---|
| Csatorna és tápsín külön értéke | A 10 A a tápsínérintkezők átmenő terhelhetősége; nem az egyes digitális bemenetek árama. |
| Rendszer és terep | Elektromosan leválasztott szintek; az 5 V-os rendszerellátás és a 24 V-os terepi ellátás külön adat. |
| Előlapi csatornakiosztás | A bal oldali oszlopban DI1,3,5,7,9,11,13,15; a jobb oldalon DI2,4,6,8,10,12,14,16. A közbenső tápsínjelölés +24 V és 0 V. |

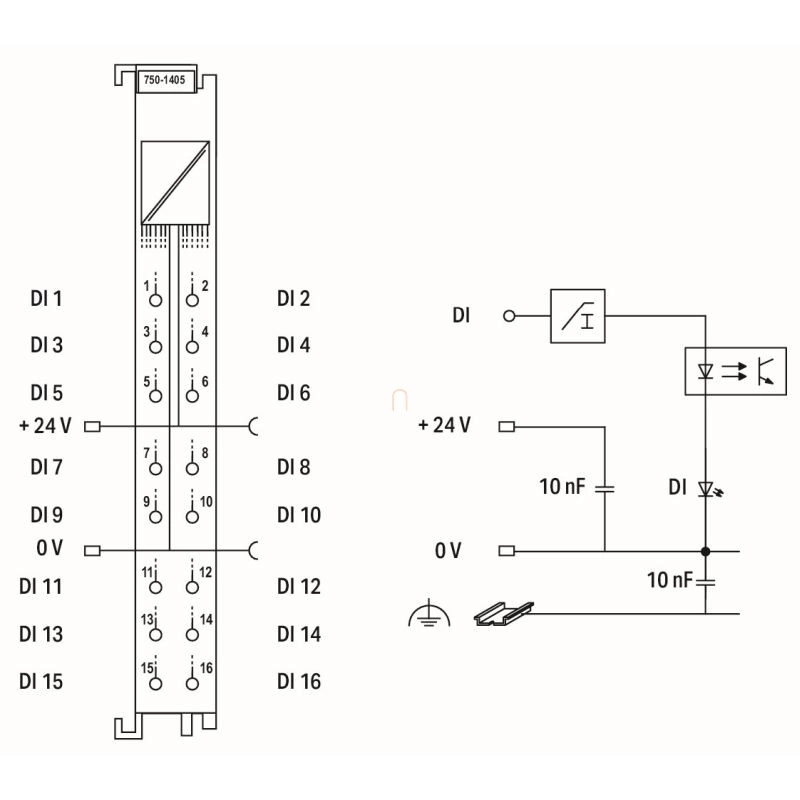

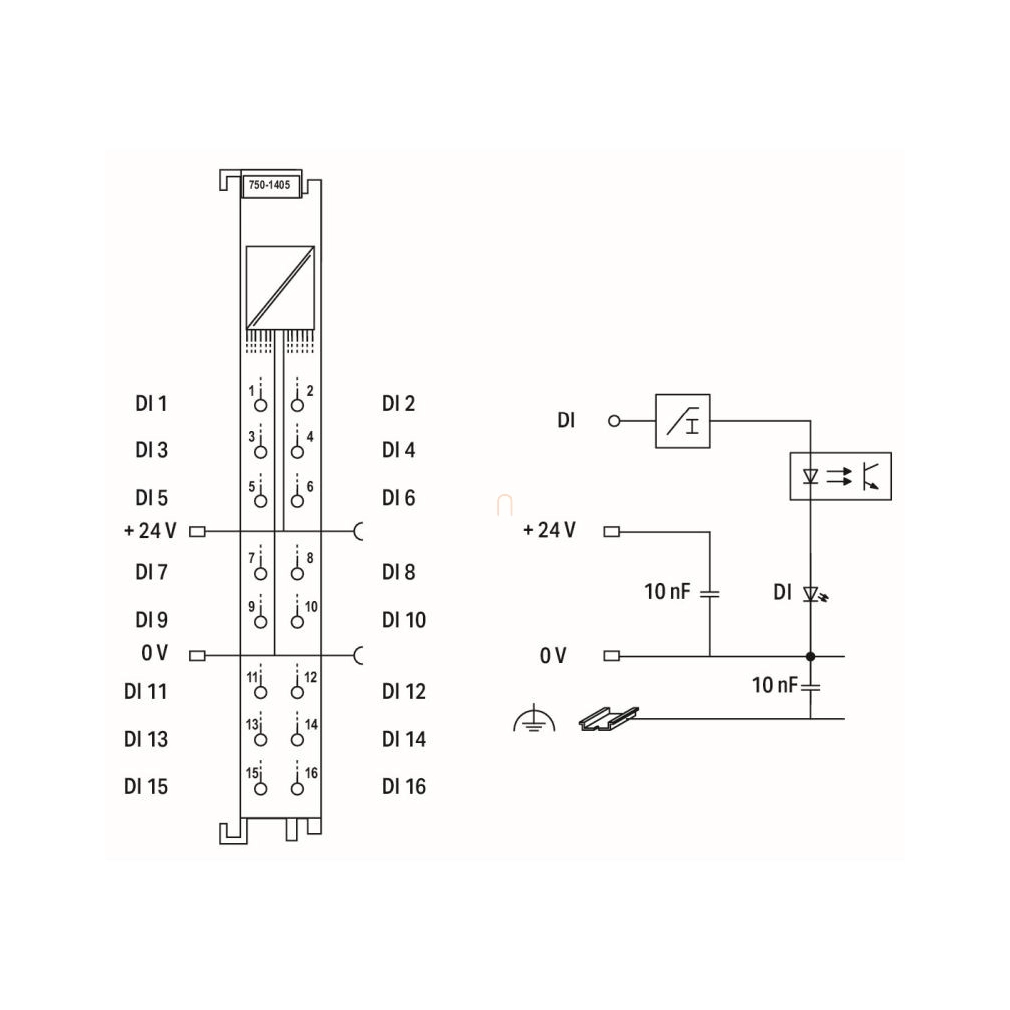

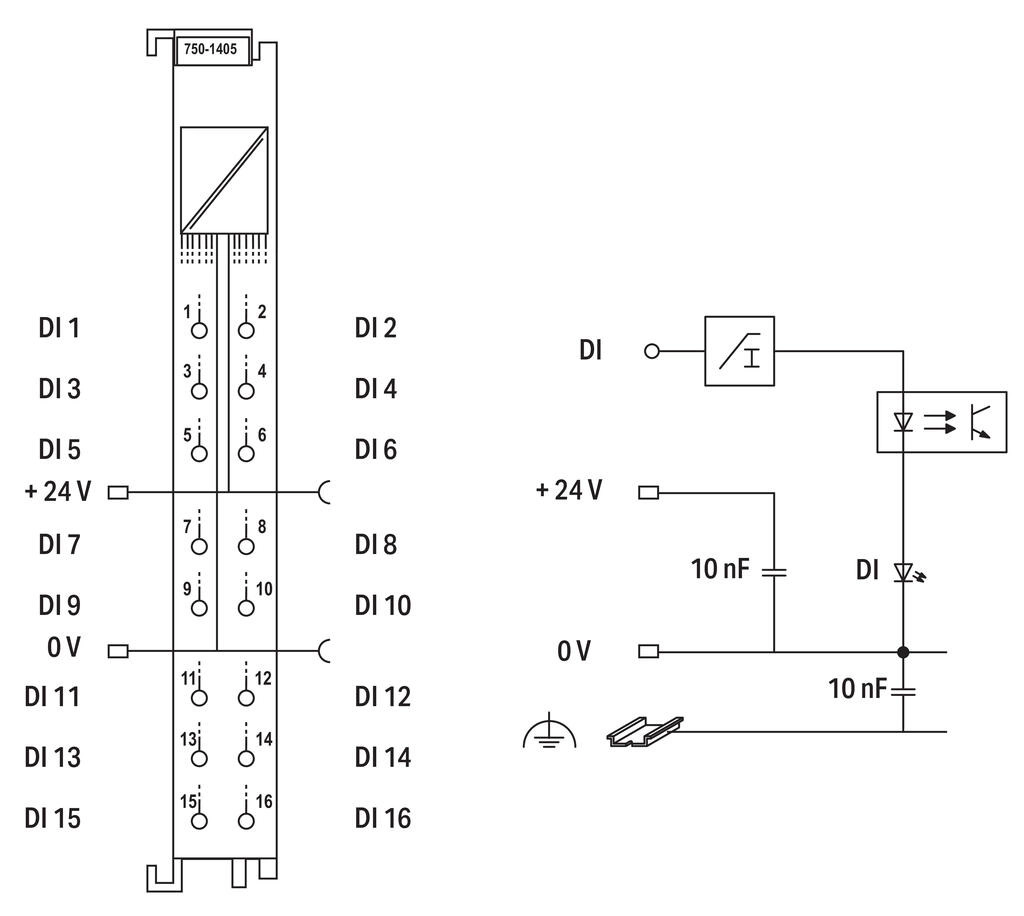

| Áramköri részlet | RC-szűrés; optikai leválasztó jelölése; két külön 10 nF komponensjelölés. Ezek kapcsolási rajzi komponensadatok, nem bemeneti áramhatárok. |
Jelfeldolgozás és alkalmazási feltételek
| Kézikönyv alkalmazhatósága | 750-1405; HW02 hardververziótól. A termékkézikönyv a 750/753 rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Kompatibilis fejállomások | A WAGO-I/O System750/753 összes fejállomása, a termékkézikönyv alkalmazhatósági feltételeivel. |

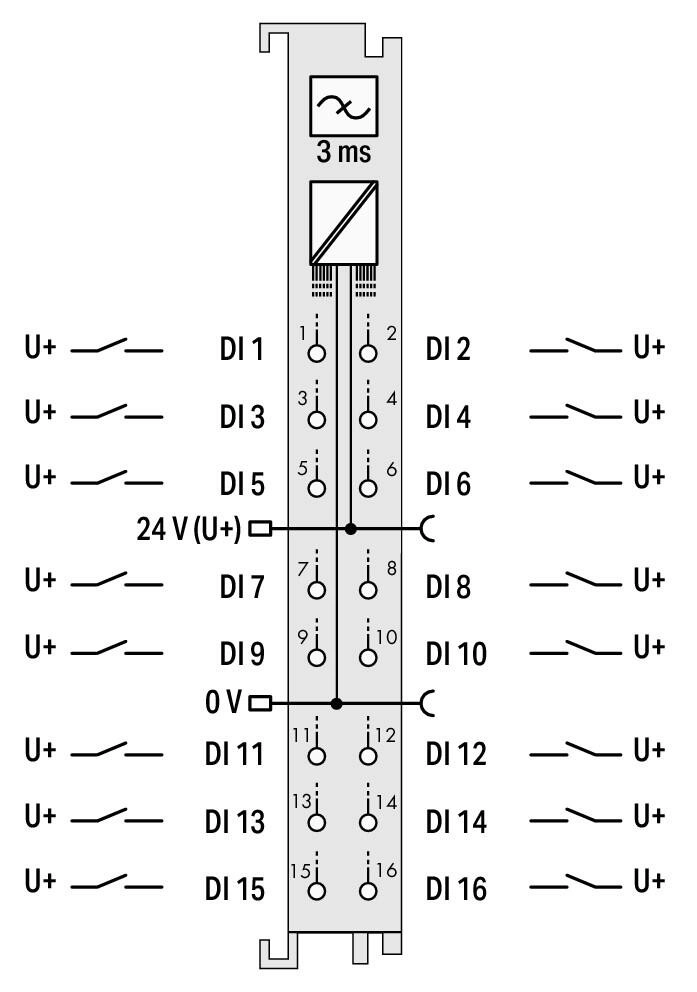

| Pozitív logikájú jel kezelése | A terepi táp 24 V-os potenciáljának bemenetre kapcsolása magas jelállapotot eredményez; a saját 15–30 V DC bemeneti tartomány és a 3 ms RC-szűrés mellett. |
| LED-értelmezés mind a 16 csatornán | Kikapcsolva: 0 jel; zölden világítva: 1 jel. A csatorna száma, bemeneti pontja és LED-száma azonos, 1–16 között. |
| Első bemeneti byte | Bit0=DI1; bit1=DI2; bit2=DI3; bit3=DI4; bit4=DI5; bit5=DI6; bit6=DI7; bit7=DI8. |
| Második bemeneti byte | Bit0=DI9; bit1=DI10; bit2=DI11; bit3=DI12; bit4=DI13; bit5=DI14; bit6=DI15; bit7=DI16; összesen 16 bemeneti bit. |
| Előző modul mechanikai feltétele | A késes tápsínérintkezők befogadásához az előző komponensnek legalább 2 nyitott hornya legyen. A villamos kompatibilitást külön, a kapcsolási rajz szerint kell ellenőrizni. |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes, alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás vagy karbantartás előtt minden tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Kiegészítő burkolat | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot, korlátozott hozzáférést és a tűz kijutásának megakadályozását; csak szerszámmal nyitható legyen. |
| Elhelyezés és hőmérséklet | Száraz beltéri alkalmazás; a kiegészítő burkolaton belüli hőmérséklet ne lépje túl a beépített eszközök megengedett környezeti értékét. Nedvesség, por, korrozív anyagok, közvetlen napsütés és más káros hatások ellen megfelelő védelmi intézkedések szükségesek. |
| Egy vezető egy kapocsponton | Minden szorítóhelyre csak egy vezetőt köss. |
| Tápellátás és túlterhelés | Tartsd be a csomópont rendszer- és terepi tápjának összáramkorlátait; szükség esetén külön betápmodult alkalmazz. A tápellátást a saját termékadatok szerint biztosítsd. SELV/PELV táp szükséges. A SELV/PELV áramköröket a veszélyes aktív áramköröktől különítsd el, vagy minden csatlakozóvezeték szigetelését a legnagyobb feszültségre méretezd. |
| Mechanikai védelem | Sérült eszközt ne helyezz üzembe; a hibás eszközt cseréld. A házat ne nyisd fel, a tápsínérintkezőket ne érintsd meg, és ne állítsd a készüléket az adat- vagy tápsínérintkezőkre. Kerüld a vezető szennyeződéseket. |
| Tisztítás | Kontakt spray nem használható. A ház és szennyezett érintkezők tisztítására propanolt nevez meg a rendszerkézikönyv. Aeroszolok, szilikonok és trigliceridek káros hatása ellen megfelelő kiegészítő ház szükséges. |
| Védővezető | A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót. A terepi eszköz PE-csatlakozását ne az I/O terepi csatlakozóján vezesd át. Veszélyes aktív feszültség esetén a DIN-sín megfelelő PE-kapcsolata kötelező. |
| Saját kivitel és robbanásvédelmi feltételek | A készülék saját jelölése és az adott alkalmazás teljes hivatalos jóváhagyási/telepítési előírásai az irányadók. A más kivitelekre vonatkozó követelmények nem jelentenek külön engedélyt ehhez a termékhez. |
Szerelési és rendszertervezési feltételek
| Szerelési szabad tér | A teljes csomópont felett és alatt legalább 35–35 mm, kétoldalt legalább 20–20 mm a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. |
|---|---|
| Függőleges felszerelés | A csomópont alá végrögzítő szükséges, hogy ne csússzon el. |
| DIN-sín kialakítása | 35 mm-es, korrózióálló és alakját megőrző sín; kellő számú rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítések süllyesztettek legyenek, például süllyesztett fejű csavarral vagy vakszegeccsel. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín anyaga ne alkosson 0,5 V-nál nagyobb különbségi feszültséget adó galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| Vezeték melegedési tartaléka | A csatlakozási ponton a saját melegedés a várható környezeti hőmérséklethez képest akár 25 K többletet okozhat. Ehhez méretezett vezeték-hőmérséklet-tartomány, vagy nagyobb keresztmetszettel csökkentett saját melegedés szükséges; a saját 1,5 mm²-es felső határ ettől nem nő. |
| EMC és tápvezeték hossza | EN61000-6-2:2019 szerinti követelményhez a 30 m-nél hosszabb, 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. A megadott mintakód nem azonosít egy konkrét rendelési változatot. |
| Adat- és jelvezetékek | Árnyékolt adat-/jelvezetékeket alkalmazz, a tápvezetékektől és elektromágneses zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálra. |
| Kimaradás áthidalása | Az IEC61131 PS-1/PS-2 szerinti tápmegszakítás áthidalásához külső puffer szükséges. Kapacitása csomópontfüggő; általános kapacitásérték nincs megadva. |
| Szigetelésvizsgálat | Csak egyenfeszültséggel végezhető; az újbóli vizsgálófeszültség előtt a modul teljes kisütése szükséges. A DIN-sín és a rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a kapacitív csatolás miatt tönkreteheti a modult. |
| Méretezés és koordináták | A rendszerrajz belső 65/35 mm részméretei nem szerelési szabad terek. A rendszerkézikönyv prózája és ábrafelirata eltérően nevezi a magasság/mélység tengelybetűit; a saját termékméretek és a megadott szerelési irányok az irányadók. |
| Standard és XTR keverése | A környezeti határértékeket mindkét rendszerre ellenőrizni kell. A standard és XTR kiviteleket külön terepi potenciálcsoporttal, megfelelő változatú külön betápmodulokkal és tápegységekkel kell elválasztani; egy potenciálcsoporton belül nem keverhetők. |
Egyedi kiadási eltérések
| Tűzterhelés eltérő kiadásban | A 2026.10.01-i magyar adatlap 0,996 MJ-t közöl. A termékkézikönyv 2025.04.30-i adatlapmelléklete 1,014 MJ-t tartalmaz. A két kiadás értékei külön szerepelnek; nem átlagolt értékek. |
|---|---|
| Környezeti megfelelőség kiadási eltérése | A magyar adatlap négy CAS-azonosítót és négy REACH-anyagot sorol. A 2025.04.30-i melléklet három CAS-azonosítót és három anyagot tartalmaz; a 79-94-7 és a tetrabróm-izopropilidén-difenol a magyar kiadás többletadata. A felsorolások nem soronként párosított táblázatok. |
| ABS-azonosító kiadási eltérése | A magyar adatlap ABS-azonosítója 25-0415412; a régebbi kézikönyvmellékleté 22-2219060. A régebbi melléklet nem helyettesíti az aktuális magyar adatlap azonosítóját. |
Feltételes szenzortáp-kiegészítők
| 750-1605 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
|---|---|
| 750-1606 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
| 750-1607 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid. A felsorolások nem soronként párosított adatok. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentesség | 7(c)-I |
| SCIP; Ausztria | cbc4da15-2855-456e-b126-b3d1e41ded73 |
| SCIP; Belgium | b2e6621d-45cb-4401-b769-cfd72228dc31 |
| SCIP; Bulgária | d6afedc8-cae1-44bb-becc-6c004301484f |
| SCIP; Cseh Köztársaság | 7413ebf8-0a57-4ca7-b25f-da17e4d96a81 |
| SCIP; Dánia | 19f586a4-99ac-4888-a156-cc5324888c5f |
| SCIP; Finnország | dccc2889-4b9e-4c99-9377-f629ac8cd83d |
| SCIP; Franciaország | e1b40844-f275-4dbd-a7d2-66e3bf0bee14 |
| SCIP; Németország | cfaad3cd-7b39-4ba9-8975-b5e126d00a38 |
| SCIP; Magyarország | 1b458e07-dd90-4bc3-8d4f-80b8cc35f3cc |
| SCIP; Olaszország | fafda69e-2119-41a0-a0d1-1e72dd7b9694 |
| SCIP; Hollandia | fb251372-8d08-459e-be3f-6f221cdde730 |
| SCIP; Lengyelország | 7a5ee9a2-4e27-466e-a8ac-4a095c75f0f9 |
| SCIP; Románia | f214c9e6-517a-4acc-8aae-acd6010dddc1 |
| SCIP; Svédország | 4e0950eb-efed-403d-aa8b-3df8f07043a2 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen feszültségnél értelmez 1 jelet?
15–30 V DC tartományban; a 0 jel tartománya −3…+5 V DC.
A 10 A csatornánként értendő?
Nem. A 10 A a tápsínérintkezők átmenő terhelhetősége. Az 1 jel csatornánkénti bemeneti árama jellemzően 2,3 mA, minimum 2,1 és maximum 2,4 mA.
Azonos a tömör és finom elemi szálas vezeték tartománya?
Nem. Tömör vezetéknél 0,08–1,5 mm², finom elemi szálasnál 0,25–1,5 mm² szerepel; csupaszolás 8–9 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1405
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50 g/db
Cikkszám
4045454905590
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-1405 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, Push-in CAGE CLAMP műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1405 |
| GTIN / EAN | 4045454905590 |
| Terméktípus | 16 csatornás digitális bemeneti modul |
Villamos és jeltechnikai adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő időállandója | 3 ms |
| Bemeneti áram csatornánként, 0 jel | Jellemzően 0,6 mA |
| Bemeneti áram csatornánként, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással |
| Rendszer/terep szigetelése | 500 V |
| Állapotjelzés | 16 zöld LED; DI1…DI16 egyedi állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
Csatlakozás és kialakítás
| Bemeneti csatlakozások | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Tömör vezeték csatlakoztatása | Egyszerű benyomással |
| Csatlakozás oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozéktáblázatban 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,996 MJ |
| Tömeg | 47 g |
| Megfelelőségi jelölés | CE |
Alkalmazási és kapcsolási feltételek
| Alkalmazás | Bináris jelek fogadása terepi szenzoroktól, enkóderektől, kapcsolóktól és közelítésérzékelőktől. |
|---|---|
| Csatorna és tápsín külön értéke | A 10 A a tápsínérintkezők átmenő terhelhetősége; nem az egyes digitális bemenetek árama. |
| Rendszer és terep | Elektromosan leválasztott szintek; az 5 V-os rendszerellátás és a 24 V-os terepi ellátás külön adat. |
| Előlapi csatornakiosztás | A bal oldali oszlopban DI1,3,5,7,9,11,13,15; a jobb oldalon DI2,4,6,8,10,12,14,16. A közbenső tápsínjelölés +24 V és 0 V. |
| Áramköri részlet | RC-szűrés; optikai leválasztó jelölése; két külön 10 nF komponensjelölés. Ezek kapcsolási rajzi komponensadatok, nem bemeneti áramhatárok. |
Jelfeldolgozás és alkalmazási feltételek
| Kézikönyv alkalmazhatósága | 750-1405; HW02 hardververziótól. A termékkézikönyv a 750/753 rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Kompatibilis fejállomások | A WAGO-I/O System750/753 összes fejállomása, a termékkézikönyv alkalmazhatósági feltételeivel. |
| Pozitív logikájú jel kezelése | A terepi táp 24 V-os potenciáljának bemenetre kapcsolása magas jelállapotot eredményez; a saját 15–30 V DC bemeneti tartomány és a 3 ms RC-szűrés mellett. |
| LED-értelmezés mind a 16 csatornán | Kikapcsolva: 0 jel; zölden világítva: 1 jel. A csatorna száma, bemeneti pontja és LED-száma azonos, 1–16 között. |
| Első bemeneti byte | Bit0=DI1; bit1=DI2; bit2=DI3; bit3=DI4; bit4=DI5; bit5=DI6; bit6=DI7; bit7=DI8. |
| Második bemeneti byte | Bit0=DI9; bit1=DI10; bit2=DI11; bit3=DI12; bit4=DI13; bit5=DI14; bit6=DI15; bit7=DI16; összesen 16 bemeneti bit. |
| Előző modul mechanikai feltétele | A késes tápsínérintkezők befogadásához az előző komponensnek legalább 2 nyitott hornya legyen. A villamos kompatibilitást külön, a kapcsolási rajz szerint kell ellenőrizni. |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes, alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás vagy karbantartás előtt minden tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Kiegészítő burkolat | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot, korlátozott hozzáférést és a tűz kijutásának megakadályozását; csak szerszámmal nyitható legyen. |
| Elhelyezés és hőmérséklet | Száraz beltéri alkalmazás; a kiegészítő burkolaton belüli hőmérséklet ne lépje túl a beépített eszközök megengedett környezeti értékét. Nedvesség, por, korrozív anyagok, közvetlen napsütés és más káros hatások ellen megfelelő védelmi intézkedések szükségesek. |
| Egy vezető egy kapocsponton | Minden szorítóhelyre csak egy vezetőt köss. |
| Tápellátás és túlterhelés | Tartsd be a csomópont rendszer- és terepi tápjának összáramkorlátait; szükség esetén külön betápmodult alkalmazz. A tápellátást a saját termékadatok szerint biztosítsd. SELV/PELV táp szükséges. A SELV/PELV áramköröket a veszélyes aktív áramköröktől különítsd el, vagy minden csatlakozóvezeték szigetelését a legnagyobb feszültségre méretezd. |
| Mechanikai védelem | Sérült eszközt ne helyezz üzembe; a hibás eszközt cseréld. A házat ne nyisd fel, a tápsínérintkezőket ne érintsd meg, és ne állítsd a készüléket az adat- vagy tápsínérintkezőkre. Kerüld a vezető szennyeződéseket. |
| Tisztítás | Kontakt spray nem használható. A ház és szennyezett érintkezők tisztítására propanolt nevez meg a rendszerkézikönyv. Aeroszolok, szilikonok és trigliceridek káros hatása ellen megfelelő kiegészítő ház szükséges. |
| Védővezető | A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót. A terepi eszköz PE-csatlakozását ne az I/O terepi csatlakozóján vezesd át. Veszélyes aktív feszültség esetén a DIN-sín megfelelő PE-kapcsolata kötelező. |
| Saját kivitel és robbanásvédelmi feltételek | A készülék saját jelölése és az adott alkalmazás teljes hivatalos jóváhagyási/telepítési előírásai az irányadók. A más kivitelekre vonatkozó követelmények nem jelentenek külön engedélyt ehhez a termékhez. |
Szerelési és rendszertervezési feltételek
| Szerelési szabad tér | A teljes csomópont felett és alatt legalább 35–35 mm, kétoldalt legalább 20–20 mm a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. |
|---|---|
| Függőleges felszerelés | A csomópont alá végrögzítő szükséges, hogy ne csússzon el. |
| DIN-sín kialakítása | 35 mm-es, korrózióálló és alakját megőrző sín; kellő számú rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítések süllyesztettek legyenek, például süllyesztett fejű csavarral vagy vakszegeccsel. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín anyaga ne alkosson 0,5 V-nál nagyobb különbségi feszültséget adó galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| Vezeték melegedési tartaléka | A csatlakozási ponton a saját melegedés a várható környezeti hőmérséklethez képest akár 25 K többletet okozhat. Ehhez méretezett vezeték-hőmérséklet-tartomány, vagy nagyobb keresztmetszettel csökkentett saját melegedés szükséges; a saját 1,5 mm²-es felső határ ettől nem nő. |
| EMC és tápvezeték hossza | EN61000-6-2:2019 szerinti követelményhez a 30 m-nél hosszabb, 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. A megadott mintakód nem azonosít egy konkrét rendelési változatot. |
| Adat- és jelvezetékek | Árnyékolt adat-/jelvezetékeket alkalmazz, a tápvezetékektől és elektromágneses zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálra. |
| Kimaradás áthidalása | Az IEC61131 PS-1/PS-2 szerinti tápmegszakítás áthidalásához külső puffer szükséges. Kapacitása csomópontfüggő; általános kapacitásérték nincs megadva. |
| Szigetelésvizsgálat | Csak egyenfeszültséggel végezhető; az újbóli vizsgálófeszültség előtt a modul teljes kisütése szükséges. A DIN-sín és a rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a kapacitív csatolás miatt tönkreteheti a modult. |
| Méretezés és koordináták | A rendszerrajz belső 65/35 mm részméretei nem szerelési szabad terek. A rendszerkézikönyv prózája és ábrafelirata eltérően nevezi a magasság/mélység tengelybetűit; a saját termékméretek és a megadott szerelési irányok az irányadók. |
| Standard és XTR keverése | A környezeti határértékeket mindkét rendszerre ellenőrizni kell. A standard és XTR kiviteleket külön terepi potenciálcsoporttal, megfelelő változatú külön betápmodulokkal és tápegységekkel kell elválasztani; egy potenciálcsoporton belül nem keverhetők. |
Egyedi kiadási eltérések
| Tűzterhelés eltérő kiadásban | A 2026.10.01-i magyar adatlap 0,996 MJ-t közöl. A termékkézikönyv 2025.04.30-i adatlapmelléklete 1,014 MJ-t tartalmaz. A két kiadás értékei külön szerepelnek; nem átlagolt értékek. |
|---|---|
| Környezeti megfelelőség kiadási eltérése | A magyar adatlap négy CAS-azonosítót és négy REACH-anyagot sorol. A 2025.04.30-i melléklet három CAS-azonosítót és három anyagot tartalmaz; a 79-94-7 és a tetrabróm-izopropilidén-difenol a magyar kiadás többletadata. A felsorolások nem soronként párosított táblázatok. |
| ABS-azonosító kiadási eltérése | A magyar adatlap ABS-azonosítója 25-0415412; a régebbi kézikönyvmellékleté 22-2219060. A régebbi melléklet nem helyettesíti az aktuális magyar adatlap azonosítóját. |
Feltételes szenzortáp-kiegészítők
| 750-1605 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
|---|---|
| 750-1606 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
| 750-1607 | Potenciáltöbbszöröző modul; szükség szerint a szenzorok tápellátásához |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-04 |
| ETIM9.0 / 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid. A felsorolások nem soronként párosított adatok. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentesség | 7(c)-I |
| SCIP; Ausztria | cbc4da15-2855-456e-b126-b3d1e41ded73 |
| SCIP; Belgium | b2e6621d-45cb-4401-b769-cfd72228dc31 |
| SCIP; Bulgária | d6afedc8-cae1-44bb-becc-6c004301484f |
| SCIP; Cseh Köztársaság | 7413ebf8-0a57-4ca7-b25f-da17e4d96a81 |
| SCIP; Dánia | 19f586a4-99ac-4888-a156-cc5324888c5f |
| SCIP; Finnország | dccc2889-4b9e-4c99-9377-f629ac8cd83d |
| SCIP; Franciaország | e1b40844-f275-4dbd-a7d2-66e3bf0bee14 |
| SCIP; Németország | cfaad3cd-7b39-4ba9-8975-b5e126d00a38 |
| SCIP; Magyarország | 1b458e07-dd90-4bc3-8d4f-80b8cc35f3cc |
| SCIP; Olaszország | fafda69e-2119-41a0-a0d1-1e72dd7b9694 |
| SCIP; Hollandia | fb251372-8d08-459e-be3f-6f221cdde730 |
| SCIP; Lengyelország | 7a5ee9a2-4e27-466e-a8ac-4a095c75f0f9 |
| SCIP; Románia | f214c9e6-517a-4acc-8aae-acd6010dddc1 |
| SCIP; Svédország | 4e0950eb-efed-403d-aa8b-3df8f07043a2 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.01. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1405 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, Push-in CAGE CLAMP használati útmutató
Biztonság és előkészítés
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes, alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás vagy karbantartás előtt minden tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Kiegészítő burkolat | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot, korlátozott hozzáférést és a tűz kijutásának megakadályozását; csak szerszámmal nyitható legyen. |
| Elhelyezés és hőmérséklet | Száraz beltéri alkalmazás; a kiegészítő burkolaton belüli hőmérséklet ne lépje túl a beépített eszközök megengedett környezeti értékét. Nedvesség, por, korrozív anyagok, közvetlen napsütés és más káros hatások ellen megfelelő védelmi intézkedések szükségesek. |
| Egy vezető egy kapocsponton | Minden szorítóhelyre csak egy vezetőt köss. |
| Tápellátás és túlterhelés | Tartsd be a csomópont rendszer- és terepi tápjának összáramkorlátait; szükség esetén külön betápmodult alkalmazz. A tápellátást a saját termékadatok szerint biztosítsd. SELV/PELV táp szükséges. A SELV/PELV áramköröket a veszélyes aktív áramköröktől különítsd el, vagy minden csatlakozóvezeték szigetelését a legnagyobb feszültségre méretezd. |
| Mechanikai védelem | Sérült eszközt ne helyezz üzembe; a hibás eszközt cseréld. A házat ne nyisd fel, a tápsínérintkezőket ne érintsd meg, és ne állítsd a készüléket az adat- vagy tápsínérintkezőkre. Kerüld a vezető szennyeződéseket. |
| Tisztítás | Kontakt spray nem használható. A ház és szennyezett érintkezők tisztítására propanolt nevez meg a rendszerkézikönyv. Aeroszolok, szilikonok és trigliceridek káros hatása ellen megfelelő kiegészítő ház szükséges. |
| Védővezető | A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót. A terepi eszköz PE-csatlakozását ne az I/O terepi csatlakozóján vezesd át. Veszélyes aktív feszültség esetén a DIN-sín megfelelő PE-kapcsolata kötelező. |
| Saját kivitel és robbanásvédelmi feltételek | A készülék saját jelölése és az adott alkalmazás teljes hivatalos jóváhagyási/telepítési előírásai az irányadók. A más kivitelekre vonatkozó követelmények nem jelentenek külön engedélyt ehhez a termékhez. |
Elhelyezés és csomóponttervezés
| Szerelési szabad tér | A teljes csomópont felett és alatt legalább 35–35 mm, kétoldalt legalább 20–20 mm a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. |
|---|---|
| Függőleges felszerelés | A csomópont alá végrögzítő szükséges, hogy ne csússzon el. |
| DIN-sín kialakítása | 35 mm-es, korrózióálló és alakját megőrző sín; kellő számú rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítések süllyesztettek legyenek, például süllyesztett fejű csavarral vagy vakszegeccsel. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín anyaga ne alkosson 0,5 V-nál nagyobb különbségi feszültséget adó galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| Vezeték melegedési tartaléka | A csatlakozási ponton a saját melegedés a várható környezeti hőmérséklethez képest akár 25 K többletet okozhat. Ehhez méretezett vezeték-hőmérséklet-tartomány, vagy nagyobb keresztmetszettel csökkentett saját melegedés szükséges; a saját 1,5 mm²-es felső határ ettől nem nő. |
| EMC és tápvezeték hossza | EN61000-6-2:2019 szerinti követelményhez a 30 m-nél hosszabb, 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. A megadott mintakód nem azonosít egy konkrét rendelési változatot. |
| Adat- és jelvezetékek | Árnyékolt adat-/jelvezetékeket alkalmazz, a tápvezetékektől és elektromágneses zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépési pontján nagy felületen, kis impedanciával kösd a földpotenciálra. |
| Kimaradás áthidalása | Az IEC61131 PS-1/PS-2 szerinti tápmegszakítás áthidalásához külső puffer szükséges. Kapacitása csomópontfüggő; általános kapacitásérték nincs megadva. |
| Szigetelésvizsgálat | Csak egyenfeszültséggel végezhető; az újbóli vizsgálófeszültség előtt a modul teljes kisütése szükséges. A DIN-sín és a rendszer-/terepi potenciál közötti váltakozó vizsgálófeszültség a kapacitív csatolás miatt tönkreteheti a modult. |
| Méretezés és koordináták | A rendszerrajz belső 65/35 mm részméretei nem szerelési szabad terek. A rendszerkézikönyv prózája és ábrafelirata eltérően nevezi a magasság/mélység tengelybetűit; a saját termékméretek és a megadott szerelési irányok az irányadók. |
| Standard és XTR keverése | A környezeti határértékeket mindkét rendszerre ellenőrizni kell. A standard és XTR kiviteleket külön terepi potenciálcsoporttal, megfelelő változatú külön betápmodulokkal és tápegységekkel kell elválasztani; egy potenciálcsoporton belül nem keverhetők. |
A modul beillesztése
1
Feszültségmentes csomópontban, a terv szerinti sorrendben dolgozz; névleges szerelési helyzetben a fejállomástól balról jobbra haladj.
2
Illeszd a modul horony–ereszték kapcsolatát az előző, és ha van, a következő komponenshez.
3
Nyomd a modult az összeállításba, amíg bepattan a DIN-sínre.
4
Ellenőrizd a biztos rögzülést a sínen és az összeállításban. A bepattanással az adat- és a meglévő tápsínérintkezők kapcsolata létrejön.
Vezeték csatlakoztatása
Egy kapocspontba egy vezető köthető. A tömör vezeték közvetlenül benyomható. A rendszerkézikönyv érvéghüvelyes sodrott és finom elemi szálas vezeték közvetlen bedugását is megengedi; a saját típushoz külön érvéghüvelyes keresztmetszethatárt nem közöl. A kapocs nyitásához minden vezetőtípusnál szerszám szükséges; ez nem a tömör vezeték közvetlen benyomásának tiltása.
1
A kapocs nyitásához a 2,5 mm pengéjű működtetőszerszámot ferdén vezesd a csatlakozási pont feletti téglalap alakú működtetőnyílásba.
2
A megfelelően, 8–9 mm hosszan csupaszolt rézvezetéket vezesd a hozzá tartozó kerek vezetőnyílásba. A saját tömör tartomány 0,08–1,5 mm² / 28–16 AWG; finom elemi szálasnál 0,25–1,5 mm² / 22–16 AWG.
3
Vedd ki a működtetőszerszámot: a Push-in CAGE CLAMP bezárul és rögzíti a vezetőt.
Csatornák, jelállapot és folyamatkép
| Kézikönyv alkalmazhatósága | 750-1405; HW02 hardververziótól. A termékkézikönyv a 750/753 rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Kompatibilis fejállomások | A WAGO-I/O System750/753 összes fejállomása, a termékkézikönyv alkalmazhatósági feltételeivel. |
| Pozitív logikájú jel kezelése | A terepi táp 24 V-os potenciáljának bemenetre kapcsolása magas jelállapotot eredményez; a saját 15–30 V DC bemeneti tartomány és a 3 ms RC-szűrés mellett. |
| LED-értelmezés mind a 16 csatornán | Kikapcsolva: 0 jel; zölden világítva: 1 jel. A csatorna száma, bemeneti pontja és LED-száma azonos, 1–16 között. |
| Első bemeneti byte | Bit0=DI1; bit1=DI2; bit2=DI3; bit3=DI4; bit4=DI5; bit5=DI6; bit6=DI7; bit7=DI8. |
| Második bemeneti byte | Bit0=DI9; bit1=DI10; bit2=DI11; bit3=DI12; bit4=DI13; bit5=DI14; bit6=DI15; bit7=DI16; összesen 16 bemeneti bit. |
| Előző modul mechanikai feltétele | A késes tápsínérintkezők befogadásához az előző komponensnek legalább 2 nyitott hornya legyen. A villamos kompatibilitást külön, a kapcsolási rajz szerint kell ellenőrizni. |
Leállítás és eltávolítás
1
Állítsd biztonságos állapotba a folyamatot, majd válaszd le az érintett rendszerkomponenst a tápellátásról.
2
Ellenőrizd a feszültségmentességet, és biztosítsd a véletlen vagy jogosulatlan újraindítás ellen.
3
Kapcsold ki a csomóponthoz még csatlakozó rendszer- és terepi tápellátásokat; ezek kikapcsolási sorrendje nem befolyásolja az eljárást.
4
Húzd felfelé a modul narancssárga kioldófülét.
5
A kioldófülnél fogva húzd ki a modult az összeállításból. Az adat- és tápsínérintkezők kapcsolata megszakad; ügyelj az éles tápsínérintkezőkre.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
