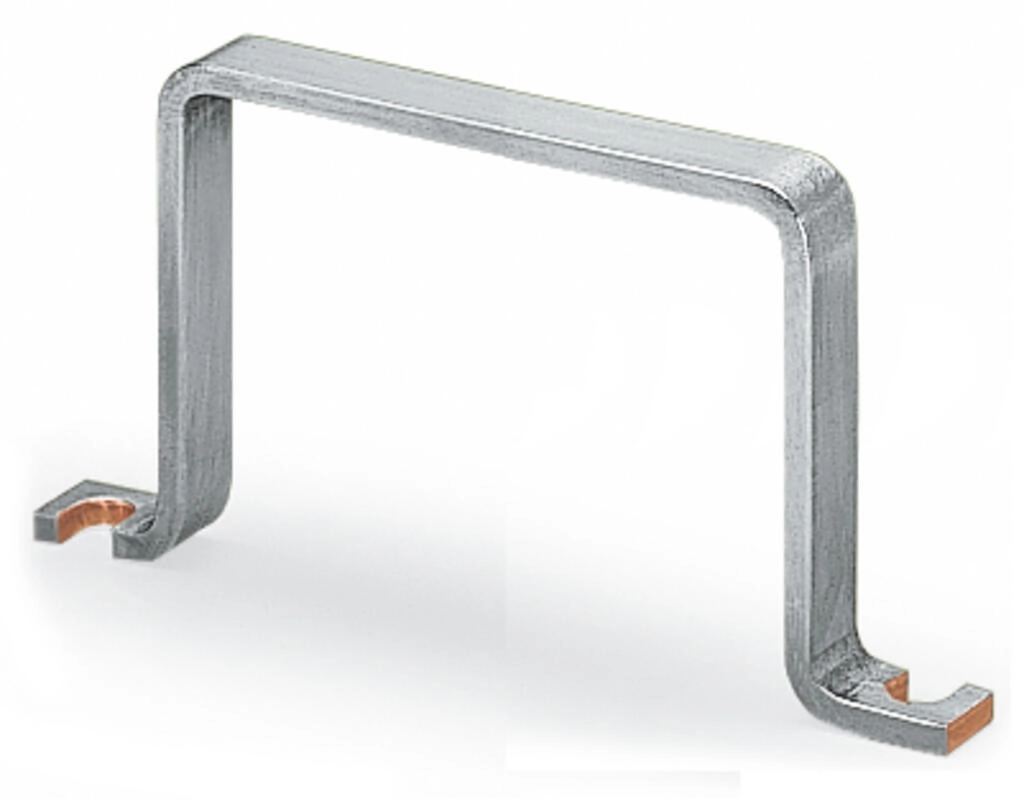

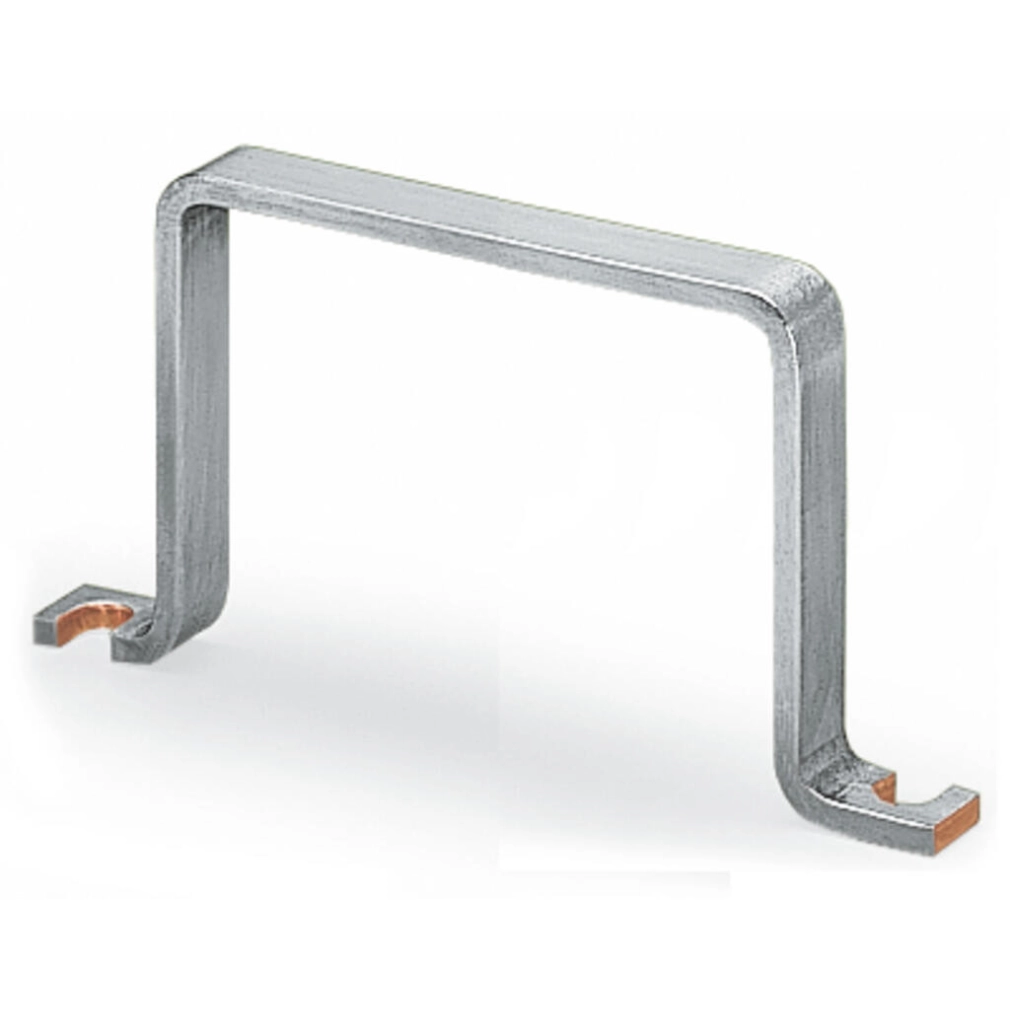

Wago 790-190 U alakú réz gyűjtősín, 10 x 3 mm, 5 I/O-hoz, 750-es sorozatú I/O-modulokhoz, ezüstszínű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 790-190 U-alakú réz gyűjtősín 10 × 3 mm keresztmetszeti mérettel készül, 5 I/O-hoz, a 750-es sorozat moduljaihoz. Ezüstszínű, tömege 50,5 g. Saját rajzi méretei: L=63 mm, L1=60 mm és L2=83 mm.
Kialakítás és műszaki adatok
| Kivitel | U-alakú gyűjtősín |
|---|---|
| Anyag és keresztmetszeti méret | Cu (réz), 10 × 3 mm |
| Alkalmazás | 5 I/O-hoz; a 750-es sorozat moduljaihoz megfelelő |
| Saját L méret | 63 mm |
| Saját L1 méret | 60 mm |
| Saját L2 méret | 83 mm |
| További rajzi részméretek | 15 mm; 3 mm; 4 mm; 6 mm; 10 mm |
| Szín | Ezüstszínű |
| Tömeg | 50,5 g |
Gyűjtősín-változatok rajzi méretei
| 790-190 | L=63 mm; L1=60 mm; L2=83 mm |
|---|---|
| 790-191 | L=100 mm; L1=60 mm; L2=118 mm |
| 790-192 | L=63 mm; L1=35 mm; L2=83 mm |
| 790-193 | L=100 mm; L1=35 mm; L2=118 mm |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
Csomagolás
| Csomagolási mennyiség | 25 (5) db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik sorozathoz megfelelő?
A 750-es sorozat moduljaihoz, 5 I/O-hoz.
Mekkora a rézsín keresztmetszeti mérete?
10 × 3 mm.
Mik a 790-190 rajzi méretei?
L=63 mm; L1=60 mm; L2=83 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 790-190 U alakú réz gyűjtősín, 10 x 3 mm, 5 I/O-hoz, 750-es sorozatú I/O-modulokhoz, ezüstszínű műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 790-190 |
| GTIN / EAN | 4045454229764 |
| Terméktípus | U-alakú réz gyűjtősín |
Kialakítás és műszaki adatok
| Kivitel | U-alakú gyűjtősín |
|---|---|
| Anyag és keresztmetszeti méret | Cu (réz), 10 × 3 mm |
| Alkalmazás | 5 I/O-hoz; a 750-es sorozat moduljaihoz megfelelő |
| Saját L méret | 63 mm |
| Saját L1 méret | 60 mm |
| Saját L2 méret | 83 mm |
| További rajzi részméretek | 15 mm; 3 mm; 4 mm; 6 mm; 10 mm |
| Szín | Ezüstszínű |
| Tömeg | 50,5 g |
Gyűjtősín-változatok rajzi méretei
| 790-190 | L=63 mm; L1=60 mm; L2=83 mm |
|---|---|
| 790-191 | L=100 mm; L1=60 mm; L2=118 mm |
| 790-192 | L=63 mm; L1=35 mm; L2=83 mm |
| 790-193 | L=100 mm; L1=35 mm; L2=118 mm |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 74198090990 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-46 |
| eCl@ss 9.0 | 27-14-11-46 |
| ETIM 9.0 | EC001522 |
| ETIM 10.0 | EC001522 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
Csomagolás
| Csomagolási mennyiség | 25 (5) db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
