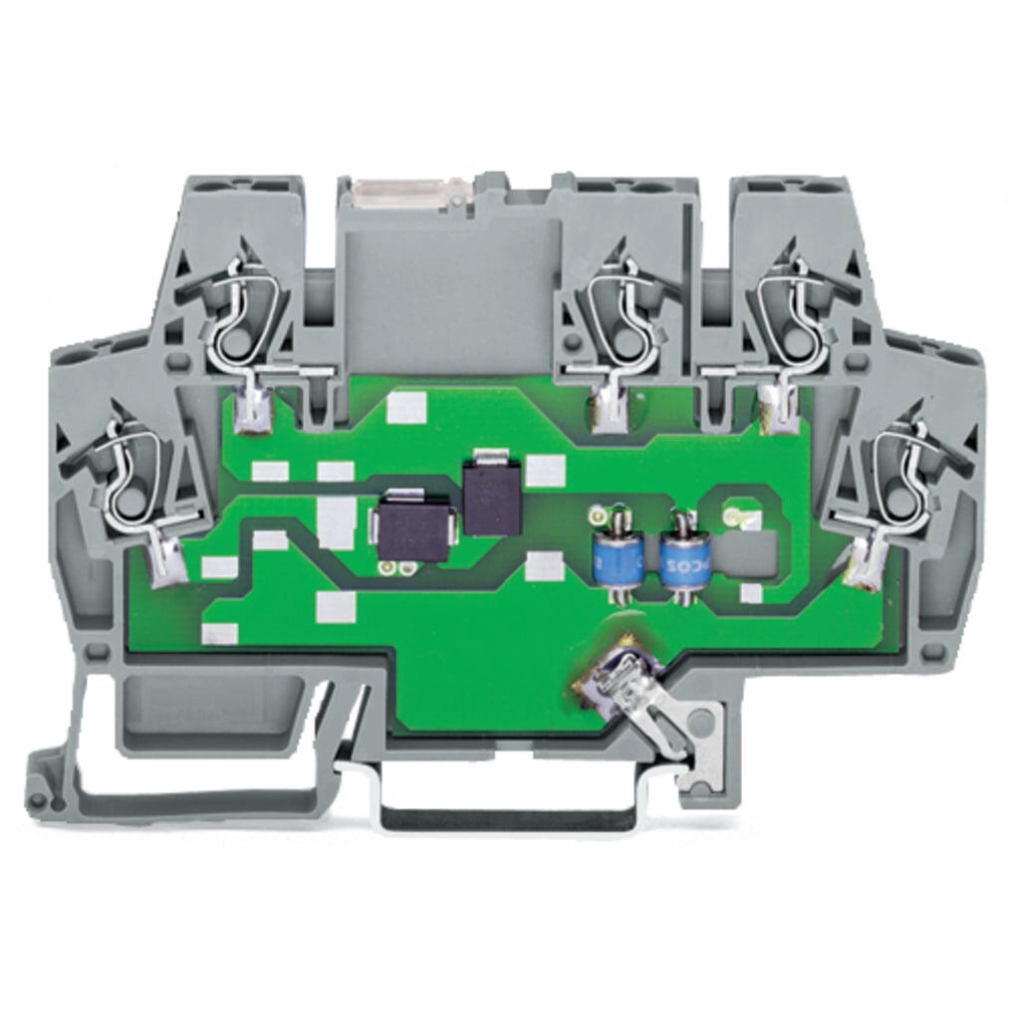

Wago 792-802 jeltúlfeszültség-védelmi modul, 24 V DC névleges feszültség, 2 jelúthoz közös levezetővel, tápvezetékekhez, egyfokozatú, 6 mm széles, 2,5 mm²
RRP:52 115 Ft
40 486 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
37 716 Ft
nettó 29 698 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A Wago 792-802 névleges feszültsége 24 V DC; egyfokozatú kialakítás tápvezetékekhez. A termékcsalád túlfeszültség-védelmet biztosít informatikai rendszerekhez és eszközökhöz a legfeljebb 60 V-os feszültségtartományban, az egyedi megoldások, például csengőfeszültséggel működő telefonrendszerek kivételével. A túlfeszültség-védelem DIN-35 sínre szerelhető sorkapocskivitelben is megvalósítható. A 792-80x sorozat mindössze 6 mm széles, sorkapocsba épített többlépcsős túlfeszültség-levezetői költséghatékony védelmet biztosítanak vezérlési és buszrendszerekhez, például LON® és PROFIBUS hálózatokhoz, valamint bináris jelekhez. Jellemzők: A rendszer védelme túlfeszültség ellen. Keskeny, helytakarékos kivitel. Az üzemeltetési költségek csökkentése a költséges, nem tervezett állásidők megelőzésével. Nagy üzembiztonság és rendelkezésre állás.
A Wago 792-802 túlfeszültség-levezető modul technológiai jelekhez és tápvezetékhez, 24 V DC névleges működési feszültséggel. Két jelnyomvonalhoz készült, 6 mm széles, DIN35-sínre szerelhető kivitelben. A névleges áram 10 A; a megengedett legnagyobb folyamatos működési feszültség 23 V AC vagy 33 V DC.
Védelem és beépítési feltételek
| Képesítés | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| Földelés | A DIN-sínt földelni kell. |
| Túláramvédelem | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| Tárolt töltések | Biztosítani kell a tárolt töltések érintése elleni védelmet. |
| Dugaszolható modulok | Feszültség alatt a dugaszolható modult behelyezni vagy eltávolítani tilos. |
| IP20 feltétele | Az összeállított állapotban, illetve a kompatibilis vég- és válaszlappal biztosítani kell az IP20 védettség fenntartását; a modul önmagában IP00. |
Műszaki jellemzők
| Névleges működési feszültség | 24 V DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 23 V AC / 33 V DC |
| Névleges áram | 10 A |
| Névleges vonali kisülési áram, 8/20 µs | 300 A |
| Névleges összes kisülési áram, 8/20 µs | 5 kA |
| C2 védelmi szint, fázis/fázis, I_N esetén | ≤50 V |
| C2 védelmi szint, fázis/védőföld, I_N esetén | ≤750 V |
| C3 védelmi szint, fázis/fázis, I_N esetén | ≤45 V |
| C3 védelmi szint, fázis/védőföld, I_N esetén | ≤650 V |
| Válaszidő, fázis/fázis | ≤1 ns |
| Válaszidő, fázis/védőföld | ≤100 ns |
| Frekvenciakorlát, fázis/fázis | 7 MHz |
| Kapacitás, fázis/fázis | ≤10 nF |
| Kapacitás, fázis/védőföld | ≤12 pF |
| Védettség | IP00; vég- és válaszlappal IP20 |
| Jelnyomvonalak | 2 jelnyomvonal, túlfeszültség-levezetővel közösítve; tápvezetékhez |
| Áramköri rajz | 1 és 3 jelű pont közös vezetéken; 2 és 4 jelű pont közös vezetéken; a védőföld külön csatlakozási pont |
| Névleges keresztmetszet a termékmegnevezésben | 2,5 mm² |
| Csatlakozási pontok (száma) | 5 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 91 mm / 3,58 inch |
| Mélység a DIN kalapsín felső részétől | 56 mm / 2,2 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 37 g |
| Környezeti hőmérséklet (működés közben) | -40 … +80 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
RoHS-megfelelőség
A termék RoHS-megfelelősége mentességek alkalmazásával teljesül: 7(a) és 7(c)-I.
Opcionális kiegészítők
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
|---|---|
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-110 | Filctoll; vonalvastagság 0,1; fekete vonalszín |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-566 | Mini-WSB jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-504 | Mini-WSB jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-452 | Mini-WSB jelölőkártya; kártyaként; jelölt; K (100x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-450 | Mini-WSB jelölőkártya; kártyaként; jelölt; K1 - K10 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-451 | Mini-WSB jelölőkártya; kártyaként; jelölt; K11 - K20 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-455 | Mini-WSB jelölőkártya; kártyaként; jelölt; U 100 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-453 | Mini-WSB jelölőkártya; kártyaként; jelölt; U1, ... U10 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-454 | Mini-WSB jelölőkártya; kártyaként; jelölt; U11 - U20 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 859-525 | Vég- és válaszlap; 1 mm vastag; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges működési feszültség?
24 V DC.
Mekkora a szélessége?
6 mm.
Önmagában IP20 védettségű?
Nem. Önmagában IP00; a megfelelő vég- és válaszlappal biztosítható IP20.
Kell földelni a sínt?
Igen, a DIN-sínt földelni kell.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
792-802
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
38 g/db
Cikkszám
4017332780759
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 792-802 jeltúlfeszültség-védelmi modul, 24 V DC névleges feszültség, 2 jelúthoz közös levezetővel, tápvezetékekhez, egyfokozatú, 6 mm széles, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 792-802 |
| GTIN / EAN | 4017332780759 |
| Terméktípus | Túlfeszültség-levezető modul |
Villamos, csatlakozási és környezeti adatok
| Névleges működési feszültség | 24 V DC |
|---|---|
| Legnagyobb folyamatos működési feszültség | 23 V AC / 33 V DC |
| Névleges áram | 10 A |
| Névleges vonali kisülési áram, 8/20 µs | 300 A |
| Névleges összes kisülési áram, 8/20 µs | 5 kA |
| C2 védelmi szint, fázis/fázis, I_N esetén | ≤50 V |
| C2 védelmi szint, fázis/védőföld, I_N esetén | ≤750 V |
| C3 védelmi szint, fázis/fázis, I_N esetén | ≤45 V |
| C3 védelmi szint, fázis/védőföld, I_N esetén | ≤650 V |
| Válaszidő, fázis/fázis | ≤1 ns |
| Válaszidő, fázis/védőföld | ≤100 ns |
| Frekvenciakorlát, fázis/fázis | 7 MHz |
| Kapacitás, fázis/fázis | ≤10 nF |
| Kapacitás, fázis/védőföld | ≤12 pF |
| Védettség | IP00; vég- és válaszlappal IP20 |
| Jelnyomvonalak | 2 jelnyomvonal, túlfeszültség-levezetővel közösítve; tápvezetékhez |
| Áramköri rajz | 1 és 3 jelű pont közös vezetéken; 2 és 4 jelű pont közös vezetéken; a védőföld külön csatlakozási pont |
| Névleges keresztmetszet a termékmegnevezésben | 2,5 mm² |
| Csatlakozási pontok (száma) | 5 |
| Csatlakozástechnika | CAGE CLAMP® |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 91 mm / 3,58 inch |
| Mélység a DIN kalapsín felső részétől | 56 mm / 2,2 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Tömeg | 37 g |
| Környezeti hőmérséklet (működés közben) | -40 … +80 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +80 °C |
Biztonsági feltételek
| Képesítés | A beszerelést kizárólag szakképzett személy végezheti. |
|---|---|
| Földelés | A DIN-sínt földelni kell. |
| Túláramvédelem | A bemeneti áramkört megfelelő biztosítóval kell védeni. |
| Tárolt töltések | Biztosítani kell a tárolt töltések érintése elleni védelmet. |
| Dugaszolható modulok | Feszültség alatt a dugaszolható modult behelyezni vagy eltávolítani tilos. |
| IP20 feltétele | Az összeállított állapotban, illetve a kompatibilis vég- és válaszlappal biztosítani kell az IP20 védettség fenntartását; a modul önmagában IP00. |
Szabvány és nyilatkozatok
| Szabvány | IEC61643-21 |
|---|---|
| EAC | TP TC004/2011; EAC CoC03084; GZO Almaty Standart |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Környezeti megfelelőség
| RoHS | Megfelel, mentességek alkalmazásával |
|---|---|
| RoHS-mentességek | 7(a); 7(c)-I |
Származás
| Ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85363010000 |
| Termékcsoport | 21 (speciális elektronikai termékek) |
Termékbesorolások
| UNSPSC | 39121610 |
|---|---|
| eCl@ss 10.0 | 27-13-08-05 |
| eCl@ss 9.0 | 27-13-08-05 |
| ETIM 9.0 | EC000943 |
| ETIM 10.0 | EC000943 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Opcionális kiegészítők
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
|---|---|
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 210-110 | Filctoll; vonalvastagság 0,1; fekete vonalszín |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-566 | Mini-WSB jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-504 | Mini-WSB jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-452 | Mini-WSB jelölőkártya; kártyaként; jelölt; K (100x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-450 | Mini-WSB jelölőkártya; kártyaként; jelölt; K1 - K10 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-451 | Mini-WSB jelölőkártya; kártyaként; jelölt; K11 - K20 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-455 | Mini-WSB jelölőkártya; kártyaként; jelölt; U 100 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-453 | Mini-WSB jelölőkártya; kártyaként; jelölt; U1, ... U10 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-454 | Mini-WSB jelölőkártya; kártyaként; jelölt; U11 - U20 (10x); nem nyújtható; Vízszentes jelölés; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 859-525 | Vég- és válaszlap; 1 mm vastag; szürke |
Dokumentumadatok
| Magyar adatlap verziója | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
