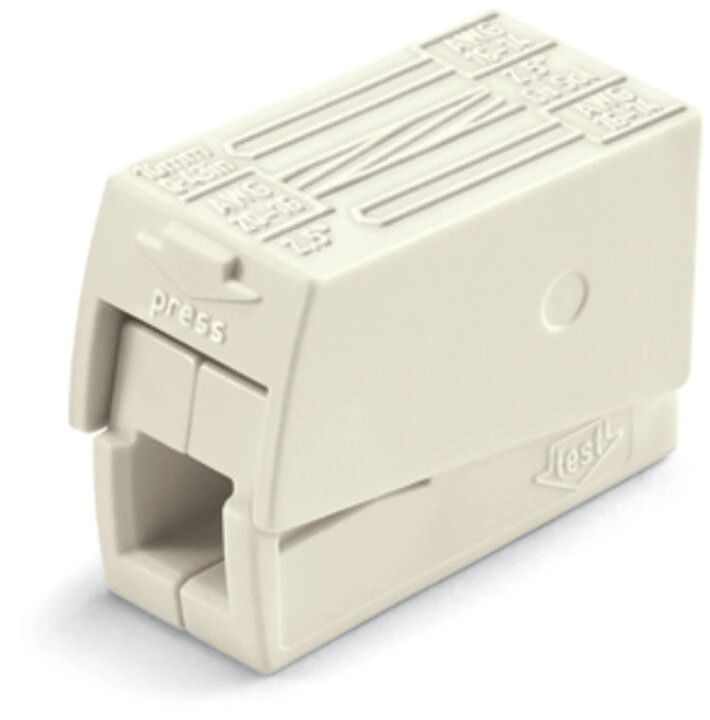

Wago 224-112 2 vezetékes világítási csatlakozó, lámpaoldali nyomógomb, minden lámpaoldali és tömör hálózati vezetőhöz, max. 2,5 mm², max. 60 °C, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 224-112 fehér világítási csatlakozó két telepítési oldali, tömör vezetékhez való PUSH WIRE kapocspontot és egy nyomógombos CAGE CLAMP lámpaoldali pontot kapcsol össze. A lámpaoldal különböző vezetéktípusokhoz használható. Csupaszolási hossza 9–11 mm, a működési környezeti hőmérséklet felső határa 60 °C.
Villamos és hőmérsékleti adatok
| EN 60664; II. túlfeszültségi kategória / 2. szennyezettségi fok | 400 V; 4 kV; 24 A |
|---|---|
| EN 60664; III/3 és III/2 | A feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| Biztonsági megjegyzés | Földelt tápvezetékben. |
| Működési környezeti hőmérséklet felső határa | 60 °C |
| Folyamatos működési hőmérséklet | 105 °C |
A két csatlakozási oldal
| Összes csatlakozási pont / potenciál | 3 / 1 |
|---|---|
| Telepítési oldal | PUSH WIRE; 2 csatlakozási pont; tömör vezeték; benyomható |
| Telepítési oldal vezetőtartománya | 1–2,5 mm² / 16–14 AWG |
| Telepítési oldal vezetőanyaga | Réz; alumínium a külön megadott feltételekkel |
| Lámpaoldal | CAGE CLAMP; 1 csatlakozási pont; nyomógomb; minden vezetéktípushoz |
| Lámpaoldali tömör vezeték | 0,5–2,5 mm² / 20–14 AWG |
| Lámpaoldali finom elemi szálas vezeték | 0,5–2,5 mm² / 20–16 AWG |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Oldalsó bekötés |
Alumíniumvezeték alkalmazása
| Alumínium alkalmazási korlátozás | Észak-Amerikában nem használható; tömör alumíniumvezetékhez WAGO 249-130 Alu-Plus érintkezőpaszta szükséges. A jelen termék saját telepítési oldali felső határa 2,5 mm². |
|---|---|
| Paszta hatása | Az érintkezőpaszta a szorításkor feltöri az oxidréteget, gátolja az újraoxidációt, az alumínium és réz közötti elektrolitikus korróziót, és tartós korrózióvédelmet biztosít. |
| PUSH WIRE előkészítés | A WAGO a vezető előzetes tisztítását, majd az érintkezőpasztával feltöltött szorítóegységbe történő azonnali behelyezését javasolja. A vezető teljes felülete is bevonható a pasztával. |
| CAGE CLAMP családfeltétel | A CAGE CLAMP családfeltétele: az alumíniumvezetőt először pengével meg kell tisztítani, majd azonnal a pasztával feltöltött szorítóegységbe helyezni. Ez nem változtatja a jelen termék saját telepítési/lámpaoldali tartományát. |
| Csökkentett alumíniumáram | Alumíniumvezeték megadott árama 2,5 mm²-nél 16 A. A kisebb vezetőképesség miatt az alumínium terhelhetőségi feltételét kell figyelembe venni. |
| 4 mm²-es családpélda hatóköre | A gyártó általános alumíniumpéldája legfeljebb 4 mm² / 12 AWG; 4 mm²-nél 22 A-t ad meg. Ez családszintű példa, a jelen 2,5 mm²-es csatlakozóhoz nem alkalmazható méret- vagy áramnövelésként. |
Méretek és anyag
| Szélesség | 9,5 mm / 0,374 inch |
|---|---|
| Magasság | 15,5 mm / 0,61 inch |
| Szín | fehér |
| Tűzterhelés | 0,042 MJ |
| Tömeg | 2,1 g |
Tanúsítványok
| CSA | C22.2; 154112 |
|---|---|
| UL | EN 60998; CCA-2617-A1 |
| UL | EN 60998; D-05895-A1; EN60998-1 és EN60998-2-2 |
| UL | UL 486C; E69654 |
| VDE | EN 60998; 40022792 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 23-2417173-PDA |
| LR | EN 60998; LR22207029TA |
| PRS | EN 60998; TE/1093/880590/23 |
Kezelés
| Vezeték előkészítése | A vezetéket 9–11 mm hosszan csupaszold. |
|---|---|
| Lámpaoldali csatlakoztatás | Nyomd be teljesen a gombot, helyezd a lecsupaszolt vezetéket a négyzet alakú bemenetbe, majd engedd el a gombot. Eltávolításhoz nyomd meg a gombot, és húzd ki a vezetéket. |
| Telepítési oldali csatlakoztatás | A lecsupaszolt tömör vezetéket nyomd ütközésig a kör alakú bemenetbe. Eltávolításhoz fogd meg a vezetéket, csavard felváltva jobbra-balra, miközben a csatlakozót enyhén kifelé húzod. |
| Ellenőrzés | A vizsgálatot a külön ellenőrzőnyílásokon keresztül végezd. |
Opcionális érintkezőpaszta
| 249-130 | Fecskendő; Tartalom: Alumínium kontaktpaszta, 20 ml |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad a telepítési oldal?
Tömör vezetéket, 1–2,5 mm² tartományban.
Hogyan oldható a lámpaoldali vezeték?
A nyomógomb megnyomásával és a vezeték kihúzásával.
Mekkora a környezeti hőmérséklet felső határa?
60 °C; a külön megadott 105 °C folyamatos működési hőmérséklet eltérő adat.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 224-112 2 vezetékes világítási csatlakozó, lámpaoldali nyomógomb, minden lámpaoldali és tömör hálózati vezetőhöz, max. 2,5 mm², max. 60 °C, fehér műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 224-112 |
| GTIN / EAN | 4044918583596 |
| Terméktípus | Világítási csatlakozó nyomógombos lámpaoldallal |
Villamos és hőmérsékleti adatok
| EN 60664; II. túlfeszültségi kategória / 2. szennyezettségi fok | 400 V; 4 kV; 24 A |
|---|---|
| EN 60664; III/3 és III/2 | A feszültség-, impulzusfeszültség- és árammezők – jelűek. |
| Biztonsági megjegyzés | Földelt tápvezetékben. |
| Működési környezeti hőmérséklet felső határa | 60 °C |
| Folyamatos működési hőmérséklet | 105 °C |
A két csatlakozási oldal
| Összes csatlakozási pont / potenciál | 3 / 1 |
|---|---|
| Telepítési oldal | PUSH WIRE; 2 csatlakozási pont; tömör vezeték; benyomható |
| Telepítési oldal vezetőtartománya | 1–2,5 mm² / 16–14 AWG |
| Telepítési oldal vezetőanyaga | Réz; alumínium a külön megadott feltételekkel |
| Lámpaoldal | CAGE CLAMP; 1 csatlakozási pont; nyomógomb; minden vezetéktípushoz |
| Lámpaoldali tömör vezeték | 0,5–2,5 mm² / 20–14 AWG |
| Lámpaoldali finom elemi szálas vezeték | 0,5–2,5 mm² / 20–16 AWG |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Oldalsó bekötés |
Alumíniumvezeték alkalmazása
| Alumínium alkalmazási korlátozás | Észak-Amerikában nem használható; tömör alumíniumvezetékhez WAGO 249-130 Alu-Plus érintkezőpaszta szükséges. A jelen termék saját telepítési oldali felső határa 2,5 mm². |
|---|---|
| Paszta hatása | Az érintkezőpaszta a szorításkor feltöri az oxidréteget, gátolja az újraoxidációt, az alumínium és réz közötti elektrolitikus korróziót, és tartós korrózióvédelmet biztosít. |
| PUSH WIRE előkészítés | A WAGO a vezető előzetes tisztítását, majd az érintkezőpasztával feltöltött szorítóegységbe történő azonnali behelyezését javasolja. A vezető teljes felülete is bevonható a pasztával. |
| CAGE CLAMP családfeltétel | A CAGE CLAMP családfeltétele: az alumíniumvezetőt először pengével meg kell tisztítani, majd azonnal a pasztával feltöltött szorítóegységbe helyezni. Ez nem változtatja a jelen termék saját telepítési/lámpaoldali tartományát. |
| Csökkentett alumíniumáram | Alumíniumvezeték megadott árama 2,5 mm²-nél 16 A. A kisebb vezetőképesség miatt az alumínium terhelhetőségi feltételét kell figyelembe venni. |
| 4 mm²-es családpélda hatóköre | A gyártó általános alumíniumpéldája legfeljebb 4 mm² / 12 AWG; 4 mm²-nél 22 A-t ad meg. Ez családszintű példa, a jelen 2,5 mm²-es csatlakozóhoz nem alkalmazható méret- vagy áramnövelésként. |

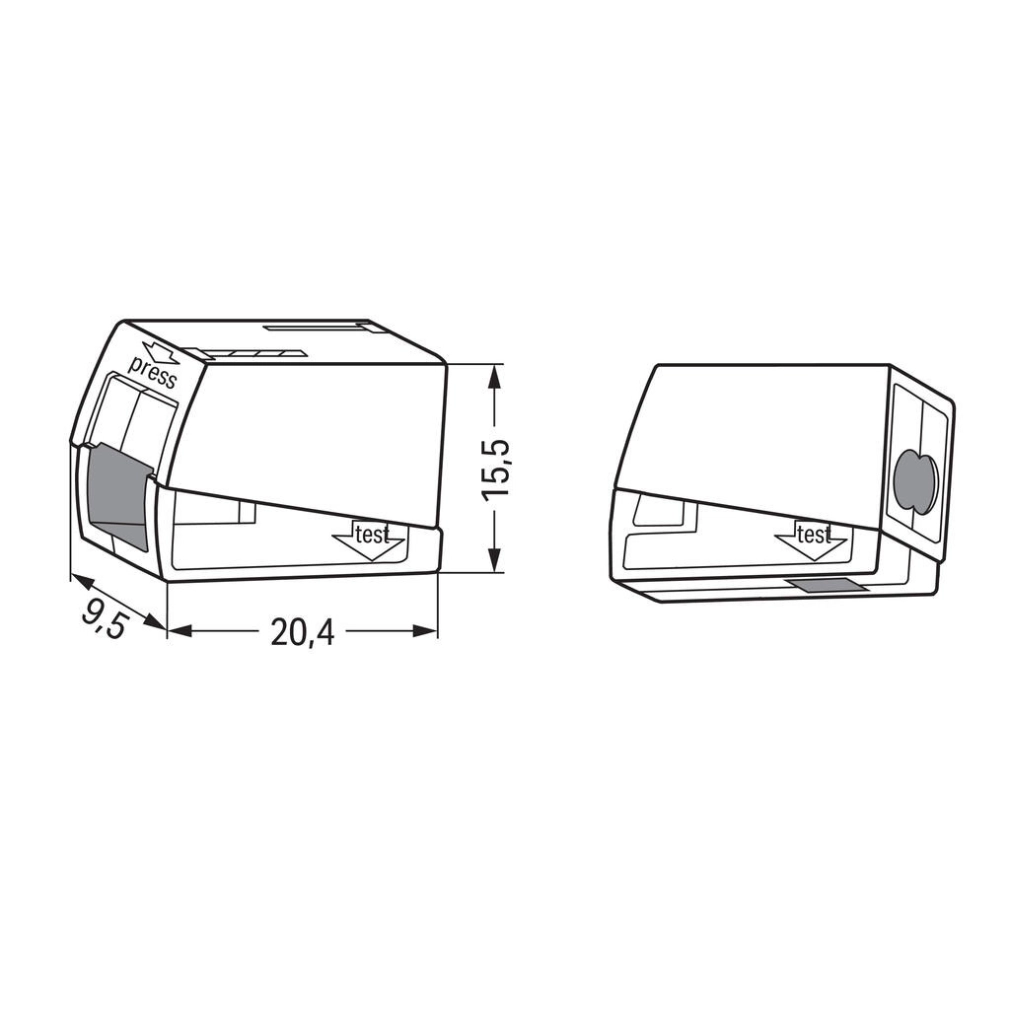

Méretek és anyag
| Szélesség | 9,5 mm / 0,374 inch |
|---|---|
| Magasság | 15,5 mm / 0,61 inch |
| Szín | fehér |
| Tűzterhelés | 0,042 MJ |
| Tömeg | 2,1 g |
Tanúsítványok
| CSA | C22.2; 154112 |
|---|---|
| UL | EN 60998; CCA-2617-A1 |
| UL | EN 60998; D-05895-A1; EN60998-1 és EN60998-2-2 |
| UL | UL 486C; E69654 |
| VDE | EN 60998; 40022792 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 23-2417173-PDA |
| LR | EN 60998; LR22207029TA |
| PRS | EN 60998; TE/1093/880590/23 |
Kezelés
| Vezeték előkészítése | A vezetéket 9–11 mm hosszan csupaszold. |
|---|---|
| Lámpaoldali csatlakoztatás | Nyomd be teljesen a gombot, helyezd a lecsupaszolt vezetéket a négyzet alakú bemenetbe, majd engedd el a gombot. Eltávolításhoz nyomd meg a gombot, és húzd ki a vezetéket. |
| Telepítési oldali csatlakoztatás | A lecsupaszolt tömör vezetéket nyomd ütközésig a kör alakú bemenetbe. Eltávolításhoz fogd meg a vezetéket, csavard felváltva jobbra-balra, miközben a csatlakozót enyhén kifelé húzod. |
| Ellenőrzés | A vizsgálatot a külön ellenőrzőnyílásokon keresztül végezd. |
Opcionális érintkezőpaszta
| 249-130 | Fecskendő; Tartalom: Alumínium kontaktpaszta, 20 ml |
|---|
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 7 (Push Wire Conn.) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-03 |
| eCl@ss 9.0 | 27-14-11-03 |
| ETIM 9.0 | EC000446 |
| ETIM 10.0 | EC000446 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.15. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 224-112 2 vezetékes világítási csatlakozó, lámpaoldali nyomógomb, minden lámpaoldali és tömör hálózati vezetőhöz, max. 2,5 mm², max. 60 °C, fehér használati útmutató
Vezeték előkészítése
A vezetéket 9–11 mm hosszan csupaszold.
Lámpaoldali csatlakoztatás
Nyomd be teljesen a gombot, helyezd a lecsupaszolt vezetéket a négyzet alakú bemenetbe, majd engedd el a gombot.
Eltávolításhoz nyomd meg a gombot, és húzd ki a vezetéket.
Telepítési oldali csatlakoztatás
A lecsupaszolt tömör vezetéket nyomd ütközésig a kör alakú bemenetbe.
Eltávolításhoz fogd meg a vezetéket, csavard felváltva jobbra-balra, miközben a csatlakozót enyhén kifelé húzod.
Ellenőrzés
A vizsgálatot a külön ellenőrzőnyílásokon keresztül végezd.
Alumíniumvezeték feltételei
Észak-Amerikában nem használható; tömör alumíniumvezetékhez WAGO 249-130 Alu-Plus érintkezőpaszta szükséges. A jelen termék saját telepítési oldali felső határa 2,5 mm².
Az érintkezőpaszta a szorításkor feltöri az oxidréteget, gátolja az újraoxidációt, az alumínium és réz közötti elektrolitikus korróziót, és tartós korrózióvédelmet biztosít.
A WAGO a vezető előzetes tisztítását, majd az érintkezőpasztával feltöltött szorítóegységbe történő azonnali behelyezését javasolja. A vezető teljes felülete is bevonható a pasztával.
A CAGE CLAMP családfeltétele: az alumíniumvezetőt először pengével meg kell tisztítani, majd azonnal a pasztával feltöltött szorítóegységbe helyezni. Ez nem változtatja a jelen termék saját telepítési/lámpaoldali tartományát.
Alumíniumvezeték megadott árama 2,5 mm²-nél 16 A. A kisebb vezetőképesség miatt az alumínium terhelhetőségi feltételét kell figyelembe venni.
A gyártó általános alumíniumpéldája legfeljebb 4 mm² / 12 AWG; 4 mm²-nél 22 A-t ad meg. Ez családszintű példa, a jelen 2,5 mm²-es csatlakozóhoz nem alkalmazható méret- vagy áramnövelésként.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
