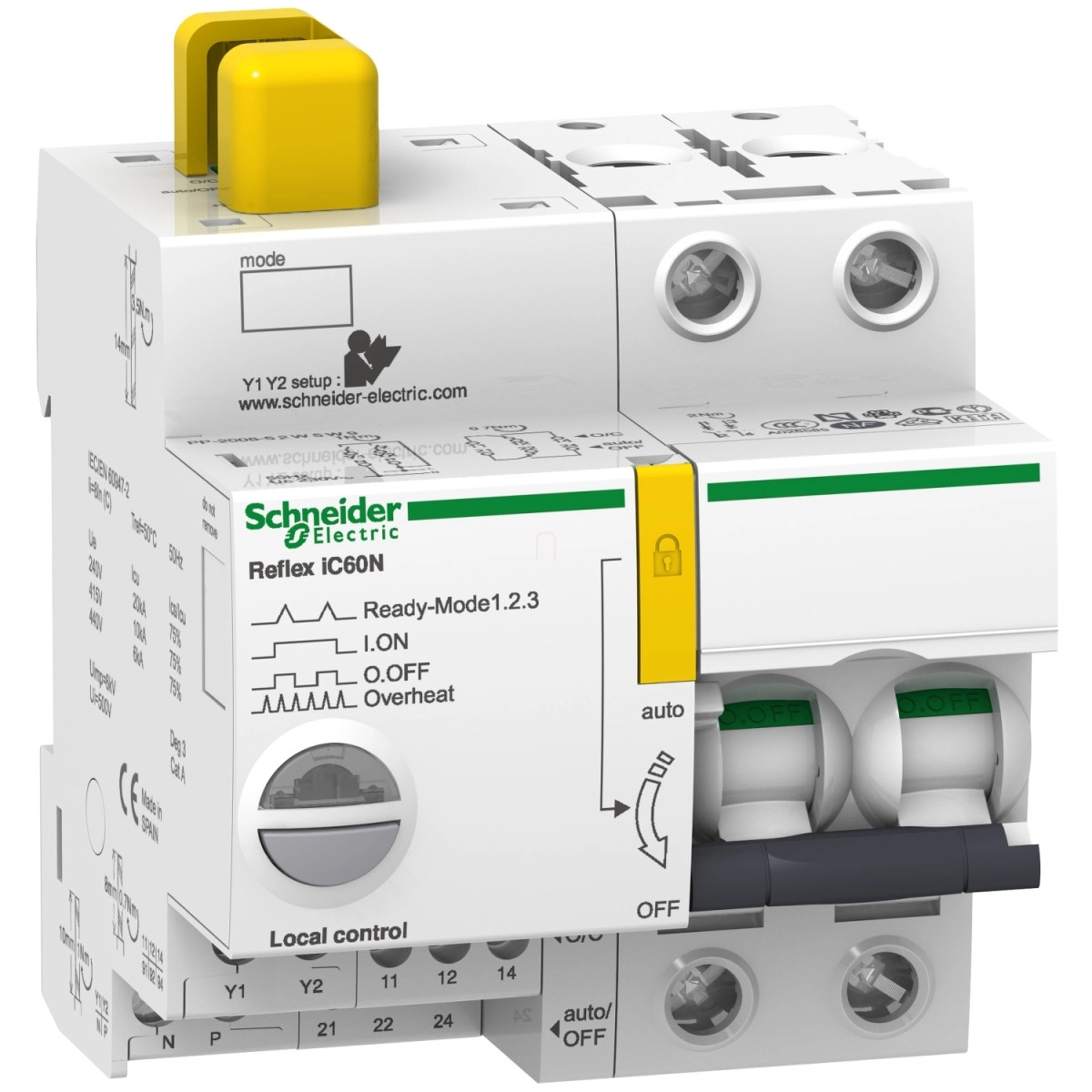

Schneider Electric Acti9 Reflex iC60N - A9C62240 - beépített megszakító vezérlés, 2P, C, 40A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Reflex iC60N Ti24 megszakító egyik legfontosabb tulajdonsága a rendkívül sokoldalú távvezérlési képessége. Kezelhető impulzus vezérléssel, folyamatos vezérléssel vagy akár közvetlen kapcsolóval is. A vezérlőfeszültség rendkívül rugalmas: használható 24V AC/DC, 48V AC/DC vagy 230V AC táplálással, így gyakorlatilag bármilyen vezérlőrendszerhez illeszthető. A készülék kompatibilis a PLC rendszerekkel is, ami különösen előnyös ipari környezetben vagy épületautomatizálási alkalmazásokban. A beépített LED-es állapotjelzők (piros LED hibánál, zöld LED bekapcsolt állapotban, valamint villogó LED-ek túlmelegedés, kioldás vagy üzemkész állapot jelzésére) könnyen áttekinthetővé teszik a készülék működését.
Védelmi képességeit tekintve a Reflex iC60N termikus-mágneses kioldótechnológiával rendelkezik, ami megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. A C karakterisztika ideálissá teszi a legtöbb általános célú és enyhén induktív terhelés védelmére. Megszakítóképessége 20 kA 220...240V AC mellett, illetve 10 kA 380...415V AC mellett az EN/IEC 60947-2 szabvány szerint. 500V AC névleges szigetelési feszültséggel rendelkezik, ami robusztus működést garantál. A készülék rendelkezik érintkezőállás-jelzővel is, ami megkönnyíti az üzemeltetést és hibaelhárítást. Mechanikai tartóssága 50000 kapcsolási ciklus, míg elektromos tartóssága AC-1 besorolás mellett 50000 ciklus 50 Hz esetén.
Telepítési szempontból a Schneider Electric Acti 9 Reflex iC60N kismegszakító rendkívül felhasználóbarát. 35 mm-es szimmetrikus DIN sínre szerelhető, a 9 mm-es osztásbeosztásból 9 egységet foglal el. Kompakt méretei (84 mm magasság, 81 mm szélesség, 77 mm mélység) elősegítik a helytakarékos telepítést. A készülék fehér színű, és IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint. Biztonságos üzemeltetést tesz lehetővé a lakattal való lezárás lehetősége kikapcsolt (OFF) pozícióban. A földzárlat elleni védelem külön blokként csatlakoztatható, ami további védelmi szintet biztosít. A megszakító 3-as szennyezettségi fokozatba és 2-es tropikalizációs kategóriába sorolt, valamint 93%-os relatív páratartalomig használható 40°C-on, ami széles körű alkalmazhatóságot biztosít különböző környezetekben.
Schneider Electric Acti 9 Reflex iC60N - A9C62240 műszaki adatok
Általános jellemzők
Eszköz alkalmazás: Elosztás, vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövidnév: Reflex iC60N
Termék vagy komponens típusa: Beépített vezérlésű megszakító
Elektromos paraméterek
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldóegység technológiája: Termikus-mágneses
Karakterisztika kód: C
Névleges áram: 40 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Vezérlési tulajdonságok
Érintkezőállás-jelző: Igen
Vezérlés típusa: Kapcsolókar, Távvezérlés impulzussal, BE/KI gomb, Távvezérlés folyamatos paranccsal
Vezérlő jel típusa: Impulzus, Fenntartott nagyon alacsony feszültség, Fenntartott
Helyi jelzés: Piros LED: hiba, Zöld LED: eszköz BE, Villogó LED: eszköz túlmelegedés, Villogó LED: eszköz kioldva, Villogó LED: eszköz üzemkész
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC, 48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz-en
Mechanikai jellemzők
Rögzítési mód: Fix
Rögzítési alap: 35 mm szimmetrikus DIN sín
9 mm osztás: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakattal való lezárás lehetősége: Lakattal lezárható
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlat elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 93% 40°C-on
