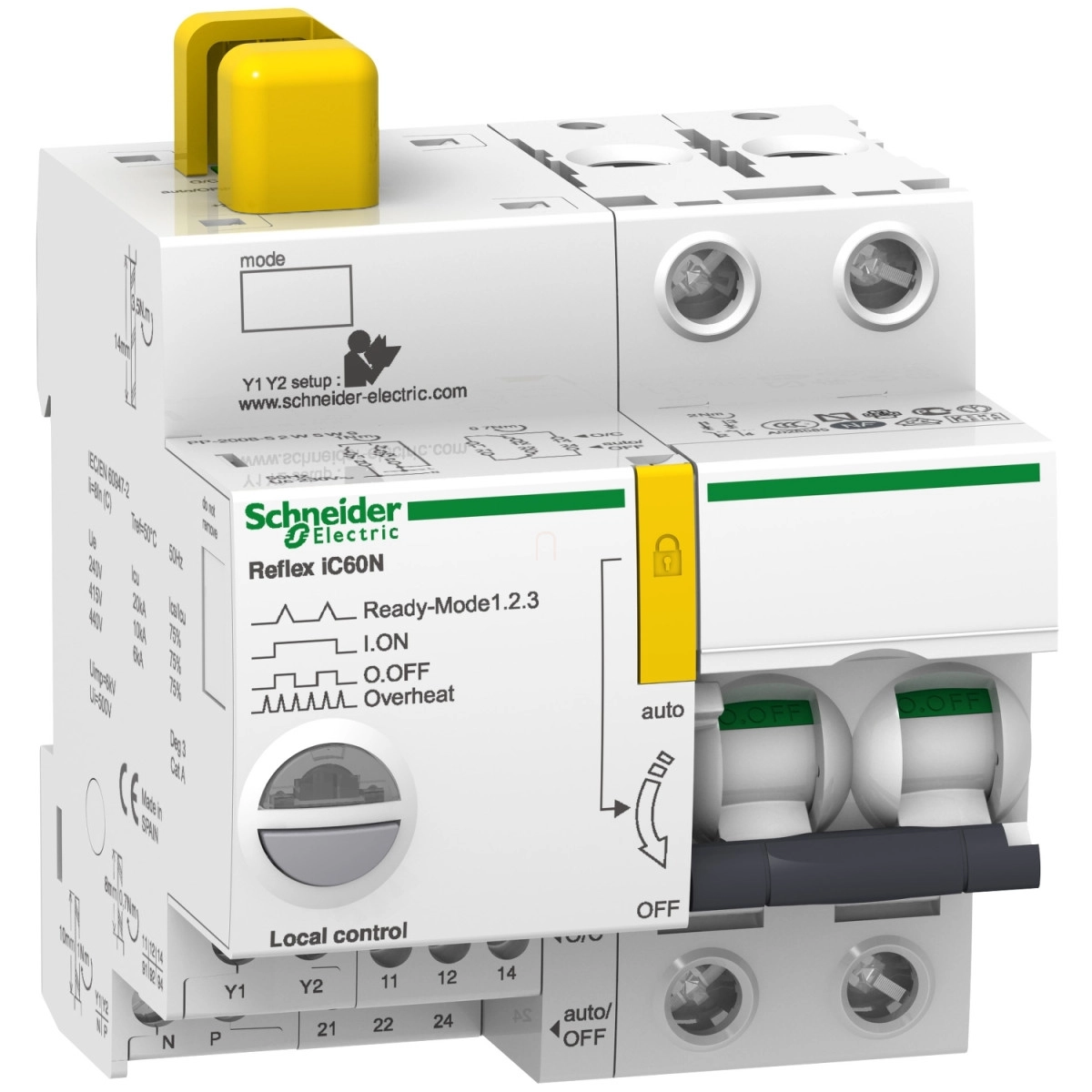

Schneider Electric Acti9 Reflex iC60N - A9C62263 - beépített megszakító vezérlés, 2P, C, 63A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Reflex iC60N Ti24 63 A 2P C modell az Acti 9 termékcsalád része, mely a Schneider Electric villamossági portfóliójának egyik csúcstermékcsaládja. Az A9C62263 cikkszámú készülék 2 pólusú kivitelben készül, azaz mindkét pólusra kiterjedő védelmet biztosít. A 63 amper névleges árammal és C jelleggörbével rendelkező készülék kiváló választás kereskedelmi és ipari alkalmazásokban, ahol a túlterhelés és rövidzárlat elleni megbízható védelem mellett a távvezérelhetőség is fontos szempont. A hőmágneses kioldó technológia biztosítja a precíz működést különböző terhelési feltételek mellett.
Ami igazán különlegessé teszi ezt a kismegszakítót, az a beépített vezérlési képessége. A készülék többféle vezérlési módot támogat: használhatod az ON/OFF gombot közvetlen manuális kapcsolásra, vagy távolról is vezérelheted impulzus jelekkel, folyamatos parancsokkal vagy átkapcsolással. A vezérlő áramkör különböző feszültségekkel működtethető: 230 V AC, 24 V AC, 48 V AC váltakozó feszültséggel 50/60 Hz frekvencián, valamint 24 V DC és 48 V DC egyenfeszültséggel is. A készülék állapotát különböző LED-ek jelzik: villogó LED mutatja, ha a készülék kioldott vagy üzemkész állapotban van, piros LED jelzi a hibát, villogó LED a készülék túlmelegedését, zöld LED pedig a bekapcsolt állapotot. Ez a részletes visszajelzési rendszer segít a gyors hibaelhárításban és az üzemeltetési állapot folyamatos nyomon követésében.
A megszakító műszaki adatai imponálóak: 20 kA megszakítási kapacitással rendelkezik 220...240 V AC feszültségen, és 10 kA megszakítási kapacitással 380...415 V AC feszültségen, mindkettő az EN/IEC 60947-2 szabvány szerint. A névleges szigetelési feszültség 500 V AC, az IP védettség IP20 az IEC 60529 szerint. A mechanikai tartóssága 50000 kapcsolási ciklus, míg az elektromos tartóssága AC-1 üzemmódban szintén 50000 ciklus. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, méretei kompaktak: 84 mm magasság, 81 mm szélesség és 77 mm mélység. A készülék fehér színű, padlockable funkcióval ellátva, ami lehetővé teszi a OFF pozícióban történő lezárását, növelve ezzel a biztonságot karbantartási munkálatok során. A termék PLC-vel kompatibilis, ami növeli az automatizálási lehetőségeket.
Schneider Electric Acti 9 Reflex iC60N - A9C62263 - beépített megszakító vezérlés, 2P, C, 63A műszaki adatok
Általános információk
Eszköz alkalmazás: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60N
Termék vagy alkatrész típus: Beépített vezérlésű kismegszakító
Villamos jellemzők
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típus: AC
Kioldóegység technológia: Hő-mágneses
Jelleggörbe kód: C
Névleges áram: 63 A
Hálózati frekvencia: 50/60 Hz
Megszakítási kapacitás: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint, 10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Vezérlési funkciók
Kontaktus pozíció jelző: Igen
Vezérlési típus: BE/KI gomb, Impulzusos távvezérlés, Folyamatos paranccsal történő távvezérlés, Átkapcsolás
Vezérlőjel típus: Fenntartott nagyon alacsony feszültség, Impulzus, Fenntartott
Helyi jelzés: Villogó LED: eszköz kioldott, Villogó LED: eszköz kész, Piros LED: hiba, Villogó LED: eszköz túlmelegedés, Zöld LED: eszköz BE
Vezérlő áramkör feszültség: 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC, 48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Mechanikai jellemzők
Rögzítési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm osztások: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Igen
Lezárási opciók leírása: Lakat KI pozícióban
Hibaáram védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
